Batterie 11,1 V 3 000 mAh.

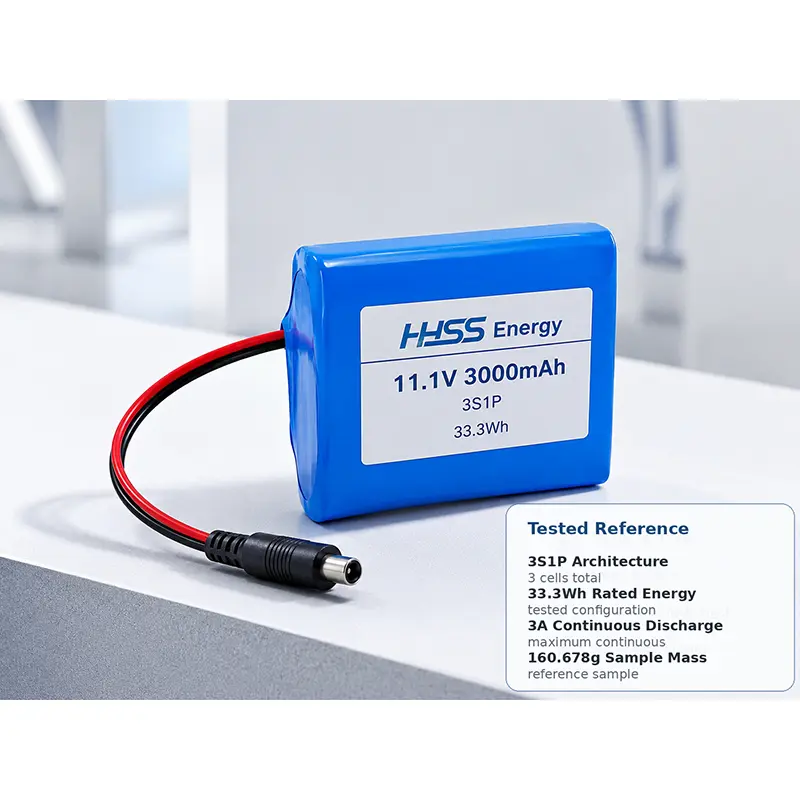

La batterie 11,1 V 3 000 mAh du fournisseur HSS Energy utilise trois cellules cylindriques 18650-3 000 dans une configuration 3S1P testée pour fournir une tension nominale de 11,1 V, 3 000 mAh et 33,3 Wh pour les équipements portables compacts. La configuration de référence indique une tension de charge limitée de 12,6 V, une coupure de décharge de 9,0 V et une charge et décharge continue maximale de 3 A ; Les détails du connecteur et du câble restent spécifiques à l’appareil.

Spécifications techniques

Note de spécification : les valeurs ci-dessus s'appliquent à la configuration de référence testée. Les modifications apportées à la cellule, à la conception de la protection, au connecteur, au câble ou à la structure du pack nécessitent une nouvelle intégration et une nouvelle révision de la documentation.

Conception compacte pour les espaces de batterie restreints

Conçue comme une batterie 11,1 V 3 000 mAh, cette configuration compacte donne la priorité à l'espace et à la masse de la batterie plutôt qu'à la durée d'exécution maximale. Son enveloppe testée plus petite est la principale raison de le choisir plutôt que l’alternative 6000mAh.

Quelle configuration 11,1 V convient à votre appareil ?

Ajustement, chargement et intégration

Ajustement mécanique avant capacité

L'enveloppe testée de 69,6 × 55,2 × 19,2 mm maintient cette configuration axée sur l'efficacité de l'espace plutôt que sur l'énergie stockée maximale. Il peut laisser plus d'espace interne pour l'électronique, les écrans, les capteurs ou les éléments du boîtier, mais l'installation terminée nécessite toujours un espace libre pour l'isolation, la sortie des câbles, le corps du connecteur et le rayon de courbure du câble.

Lorsqu'un appareil a besoin de la même plate-forme de tension à trois séries mais ne peut pas accepter une disposition de cellules parallèles plus large, une batterie Li-ion 3S 3 000 mAh constitue un point de départ mécanique pratique. Le compartiment final doit encore être vérifié avec l'orientation réelle du connecteur, la sortie du fil et le rayon de courbure du câble plutôt qu'avec les seules dimensions de la batterie.

Ajustement électrique et correspondance du chargeur

La compatibilité de charge doit respecter les limites électriques testées : tension de charge limitée de 12,6 V, courant de charge standard de 600 mA, courant de charge continu maximum de 3 A, courant de charge final de 60 mA et coupure de décharge de 9,0 V. Le chargeur, le circuit de protection et le comportement basse tension de l'appareil doivent fonctionner comme un seul système.

La correspondance de charge est tout aussi importante. Dans les instruments portables et les équipements de contrôle portables, une batterie 18650 de 3 000 mAh peut bien fonctionner lorsque la charge normale et la demande transitoire courte restent dans la fenêtre de courant validée. Les moteurs, les réchauffeurs ou un courant de démarrage plus élevé peuvent nécessiter une configuration de cellule ou de protection différente.

Durée d'exécution, application et compromis

La direction d'application la plus claire concerne l'électronique portable compacte : appareils de surveillance, instruments portables, terminaux de contrôle portables et produits similaires où la masse de la batterie affecte la facilité d'utilisation. Une batterie lithium-ion de 11,1 V, 3 000 mAh est la plus puissante lorsqu'il s'agit de garder l'appareil plus petit que de prolonger l'autonomie avec un chemin de cellules parallèle supplémentaire.

Le temps d'exécution reste le compromis. Avec une énergie nominale de 33,3 Wh, le pack stocke la moitié de l'énergie de l'alternative de 6 000 mAh. La durée de fonctionnement doit donc être vérifiée par rapport au cycle de service, à l'utilisation de l'écran, à la charge du capteur, aux modules de communication et aux périodes de veille. Pour les acheteurs évaluant une batterie Li-ion 11,1 V 3 Ah, ce compromis peut toujours être intéressant lorsqu'une disposition 3S1P plus petite permet de garder le boîtier compact et laisse plus d'espace interne pour le reste de l'appareil.

Décision d'intégration finale

Si l'appareil peut accepter confortablement le pack plus grand de 110,6 × 67,7 × 19,2 mm, l'option de capacité plus élevée peut offrir une meilleure marge d'exécution. Pour la batterie 11,1 V 3 000 mAh, la taille et la masse minimales restent les principales raisons de choisir la configuration testée de 69,6 × 55,2 × 19,2 mm.

Application et référence physique

Applicabilité des images

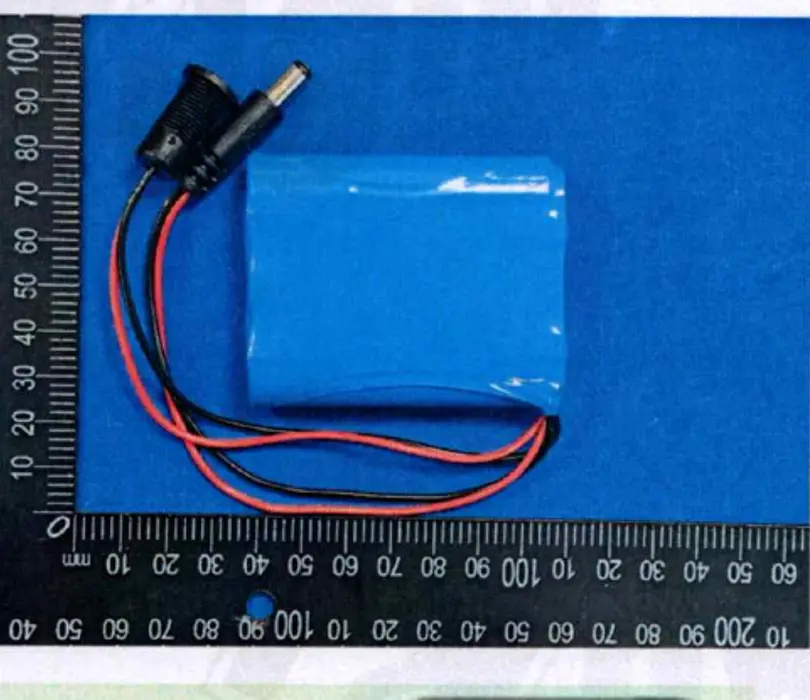

L'image de l'application illustre un mode d'emploi du pack compact 18650 pour les équipements portables. L'exemple d'image testé montre le formulaire du pack de référence, la disposition des câbles et le connecteur utilisés dans les fichiers de test de support.

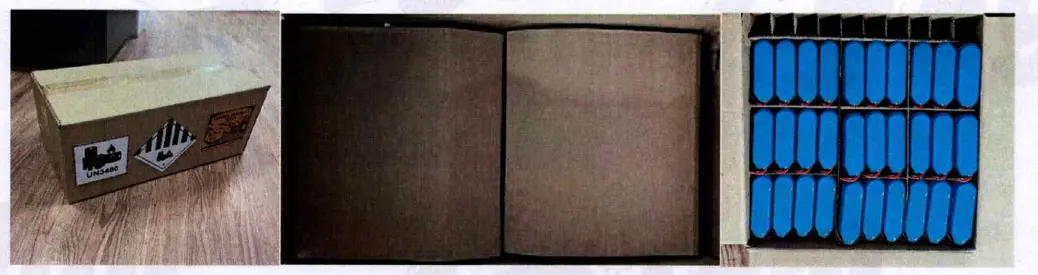

Référence d'emballage testée

Référence d'emballage testée pour la configuration de transport documentée.

Documentation d'essai et de transport

Le pack testé de 33,3 Wh est pris en charge par les fichiers de test et de transport exacts présentés ci-dessous. Des documents complets peuvent être fournis pour l’examen du projet ou la confirmation de la commande.

Applicabilité du document : ces enregistrements s'appliquent à la configuration testée et aux conditions de transport/emballage documentées. L’applicabilité doit être reconfirmée si la configuration de la batterie ou de l’expédition change.

FAQ rapide

Est-ce une batterie 12V ?

Il s'agit d'un pack lithium-ion à trois séries de 11,1 V nominal. La configuration testée indique une tension de charge limitée de 12,6 V et une coupure de décharge de 9,0 V.

Que signifie la cote 3A ?

La configuration testée indique 3 000 mA comme courant de charge continu maximum et 3 000 mA comme courant de décharge continu maximum. Aucune valeur de courant de crête plus élevée n'est revendiquée ici.

Le connecteur et le câble peuvent-ils être changés ?

Pour une batterie personnalisée, le type de connecteur, la polarité, la longueur du câble et le sens de sortie doivent être confirmés par rapport à l'appareil final.

Quelle documentation est disponible ?

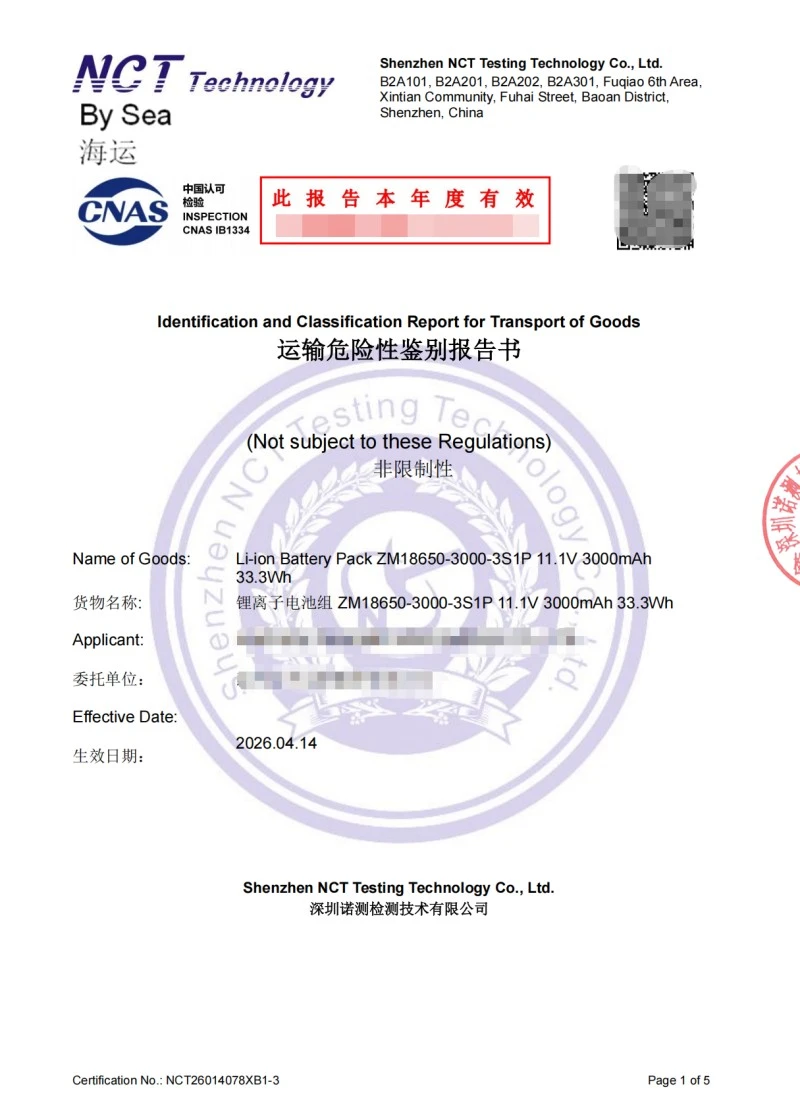

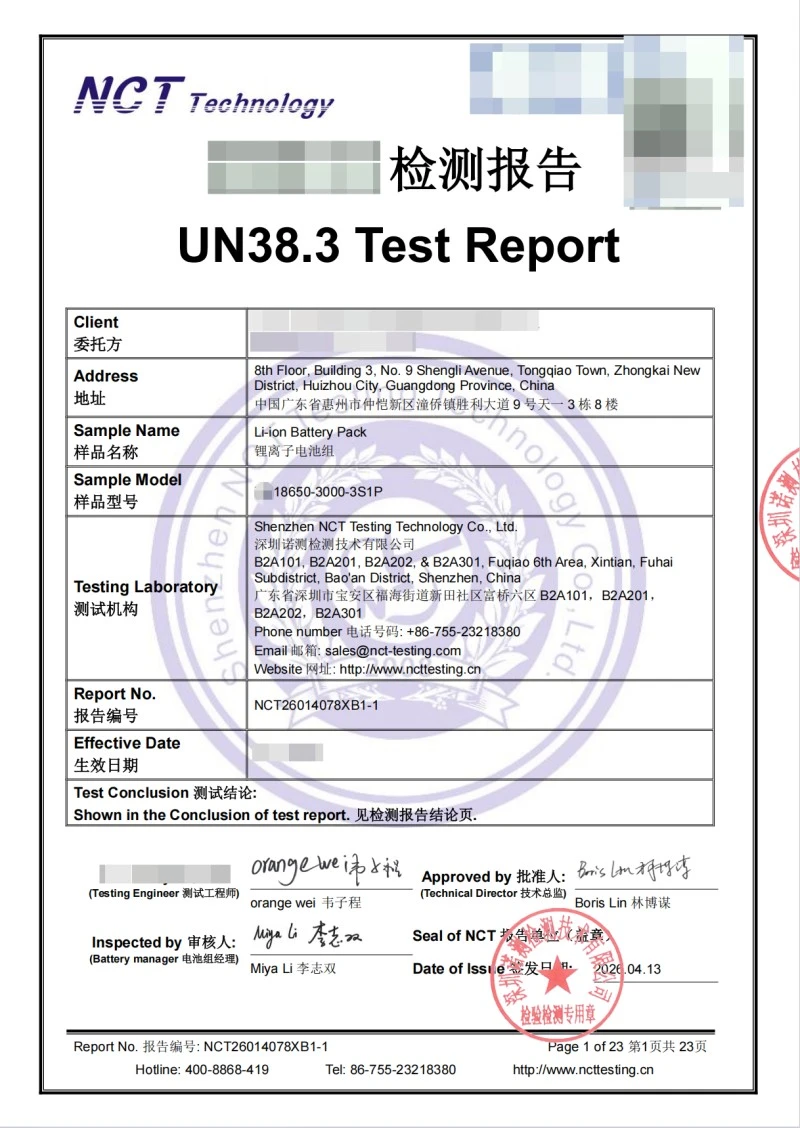

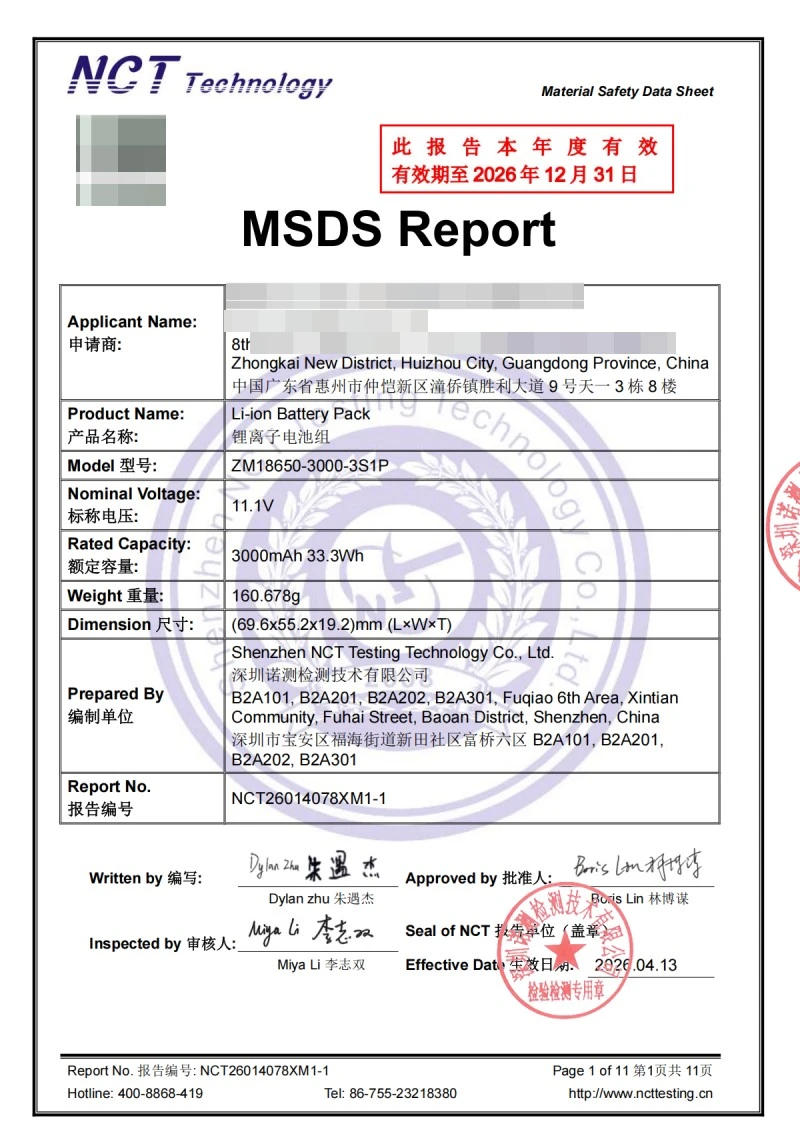

Les dossiers de tests UN38.3, MSDS, de transport maritime, de transport aérien et d'emballage sont disponibles pour la configuration testée de la batterie 11,1 V 3 000 mAh.

Quand la version 6000 mAh est-elle mieux adaptée ?

Choose the 6000mAh 3S2P configuration when longer runtime, 66.6Wh energy and up to 6A continuous discharge matter more than minimum battery size and mass, and the device can accept the larger 110.6 × 67.7 × 19.2 mm pack.

Informations à confirmer avant l'intégration finale

· Appareil/application et tension de fonctionnement

· Courant normal et courant de démarrage/transitoire

· Durée d'exécution requise

· Espace de batterie disponible et limite de poids

· Sortie du chargeur et méthode de chargement

· Photo/type du connecteur, polarité et longueur du câble
