Solutions de batteries au lithium personnalisées

Un projet de batterie au lithium personnalisé commence par l'équipement. La tension de fonctionnement, l'autonomie, la charge continue et de pointe, l'espace d'installation disponible, la méthode de charge, l'environnement d'exploitation et les exigences de conformité déterminent l'architecture finale de la batterie. HSS Energy soutient le développement de batteries depuis la sélection des cellules et du BMS jusqu'au prototype, à la validation des appareils et à la production.

1. Commencez par les exigences relatives à l'appareil

Une spécification de batterie standard n’est utile que lorsqu’elle correspond à l’équipement. Avant la sélection des cellules, le projet doit définir la charge électrique et les limites mécaniques dans lesquelles la batterie doit fonctionner.

· Tension de fonctionnement et plage de tension admissible

· Durée d'exécution requise ou énergie cible

· Courant de charge moyen, continu et de pointe

· Dimensions et poids maximum de la batterie

· Méthode de chargement et interface de chargement

· Température de fonctionnement et de stockage

· Pays cible et exigences de certification

· Échantillon attendu et quantité de production

2. Arbre de décision rapide et personnalisé en matière de batterie

3. Chimie et sélection cellulaire

Pour les petits et moyens projets lithium-ion personnalisés, les options de cellules peuvent inclure des cellules de catégorie A provenant de fabricants établis tels que EVE, DMEGC, BAK, LG et Samsung, sous réserve des exigences électriques, dimensionnelles, de certification et d'approvisionnement du projet.

La marque de la cellule n'est qu'un facteur de sélection. La cohérence de la capacité, la résistance interne, la capacité de décharge, la température de fonctionnement, la taille, les exigences de cycle et la continuité de l'approvisionnement sont évaluées ensemble.

4. Tension et architecture du pack

La tension est l'architecture de départ, et non la spécification complète de la batterie. La capacité, la capacité actuelle, le format de cellule, le BMS, les dimensions du pack et le connecteur doivent toujours être adaptés à l'appareil.

5. BMS et conception de protection

La configuration BMS est sélectionnée en fonction de l'architecture de la batterie et des exigences en matière d'équipement. Les fonctions de protection standard peuvent inclure :

· Protection contre les surcharges

· Protection contre les décharges excessives

· Protection contre la surchauffe

· Protection contre les courts-circuits

· Protection contre les surintensités si nécessaire

· Équilibrage des cellules et surveillance de la température selon la conception

La communication est facultative et sélectionnée en fonction de l'interface de l'équipement. Les options de projet disponibles peuvent inclure Bluetooth, RS485 et CAN. Le développement d'un BMS ou l'adaptation du protocole peut être pris en charge lorsque le projet nécessite une stratégie de contrôle personnalisée.

6. Personnalisation de la mécanique, du boîtier et de l'interface

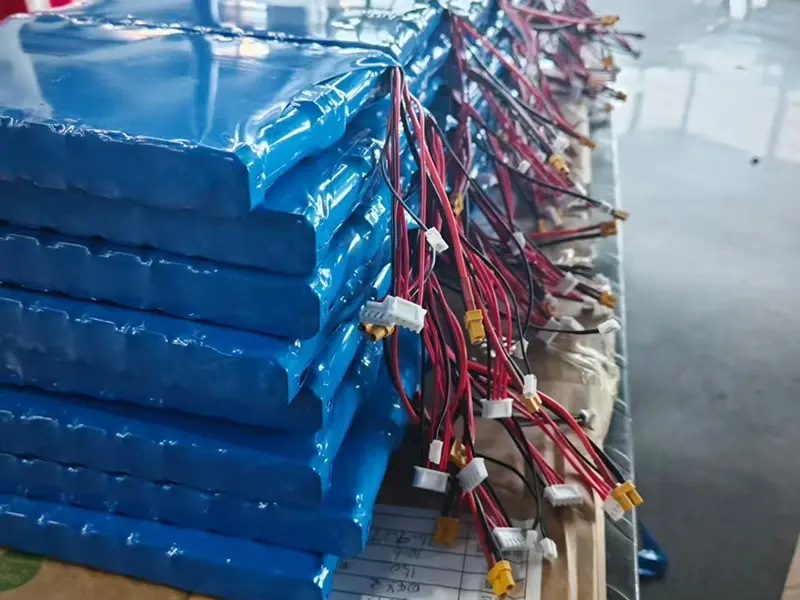

Packs de batteries personnalisés avec câbles et connecteurs spécifiques au projet préparés pour la production

7. Application-Specific Battery Engineering

Trois projets réels illustrent différentes priorités de personnalisation : correspondance électrique et connecteurs, intégration de la communication BMS et personnalisation mécanique à courant élevé. Customer identities are not disclosed.

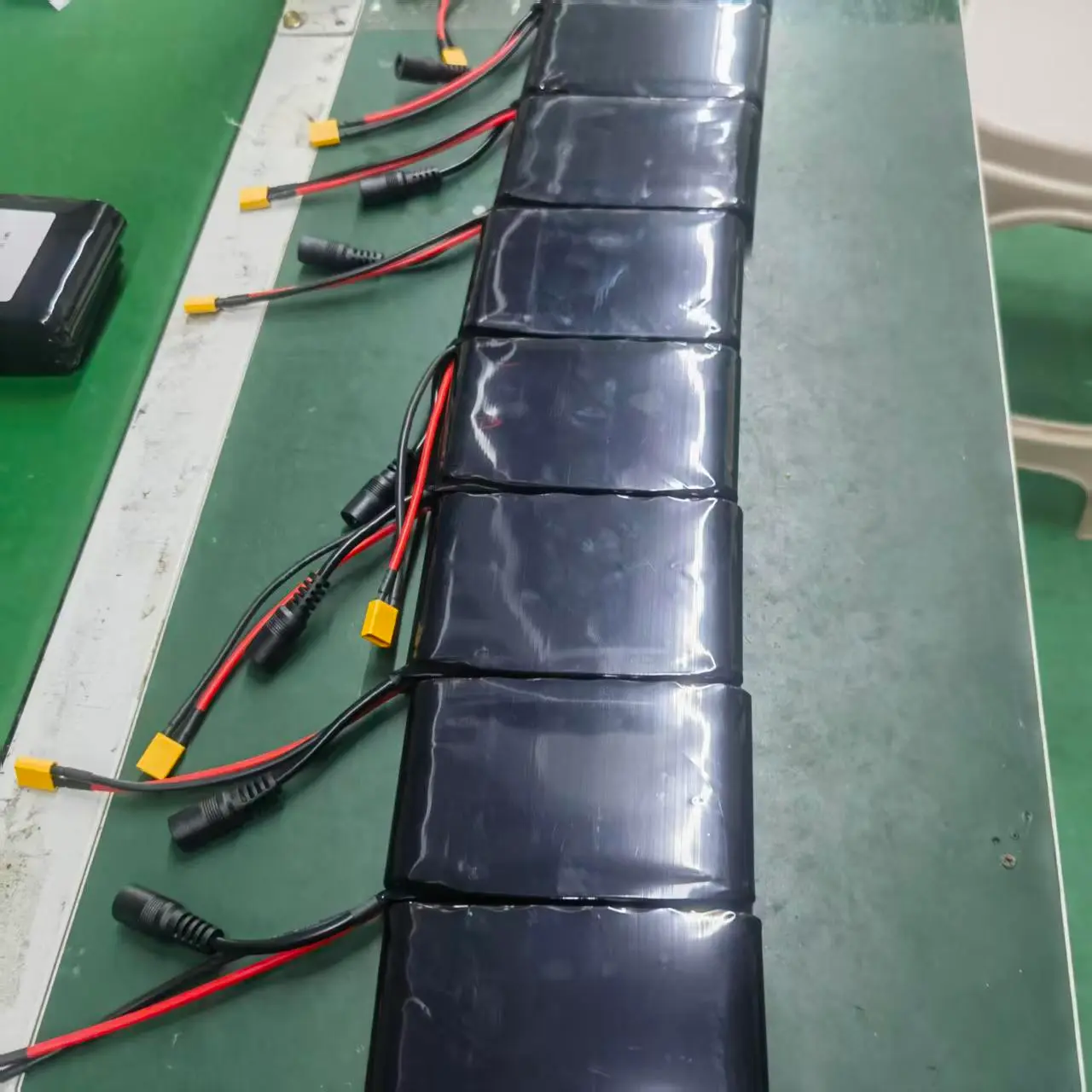

Cas 01 — Batterie au lithium personnalisée 11,1 V 3 Ah

Charge électrique et personnalisation du double connecteur

Production par lots de packs 11,1V 3Ah avec interfaces DC et XT60.

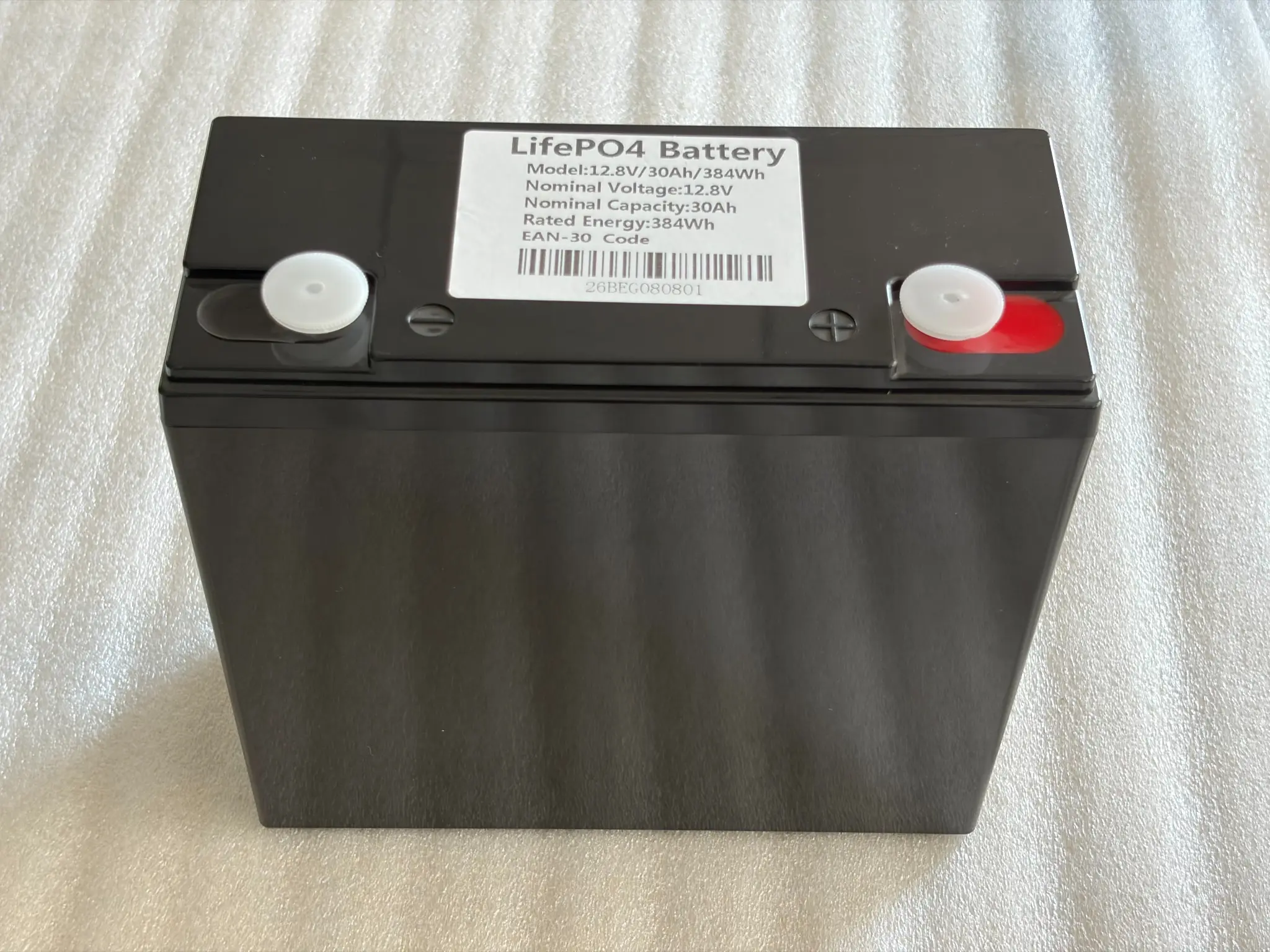

Cas 02 — Batterie LiFePO4 12,8 V 30 Ah

Personnalisation de la communication BMS et Bluetooth

Batterie LiFePO4 12,8 V 30 Ah avec BMS 60 A et communication Bluetooth.

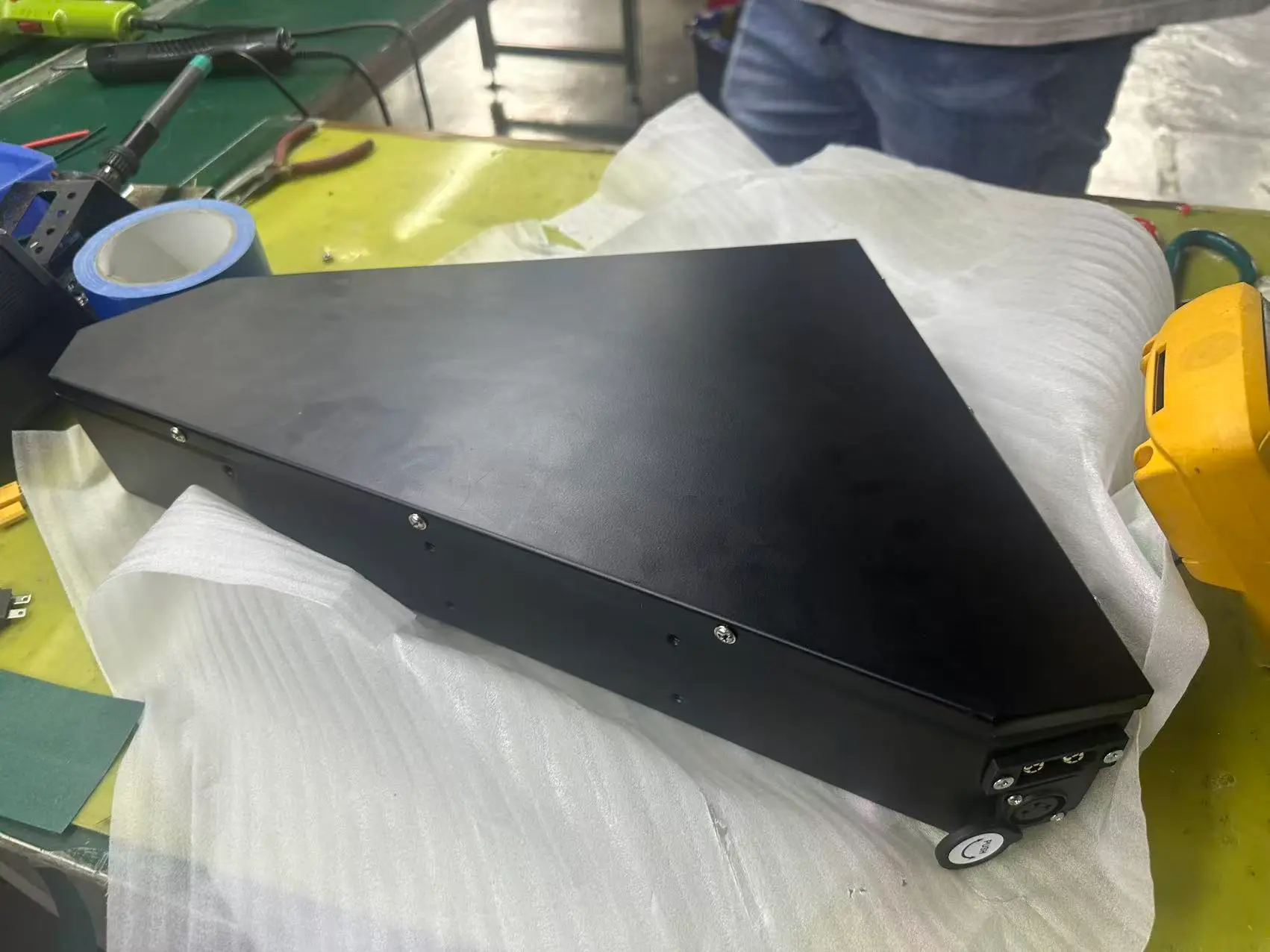

Cas 03 — Batterie de forme personnalisée 72 V 25 Ah

Sortie à courant élevé et facteur de forme mécanique spécial

Batterie de forme personnalisée 72 V 25 Ah avec décharge continue de 150 A et interface QS10.

Ces cas montrent comment la tension, la capacité de courant, le BMS, la communication, la forme du boîtier, le câble et le connecteur peuvent être adaptés à l'équipement au lieu de forcer un appareil à accepter un format de batterie fixe.

9. De l'autonomie de l'appareil à la capacité de la batterie

Un pack personnalisé doit être dimensionné en fonction des besoins énergétiques de l'appareil, puis vérifié par rapport aux limites de courant, de tension et d'espace.

Le calcul de 60 Wh n’est qu’un point de départ. La capacité finale doit également prendre en compte le courant de décharge, l'efficacité de conversion, la profondeur de décharge autorisée, la température, la marge de vieillissement, la charge de pointe et les exigences de réserve spécifiques à l'appareil. La marge d'ingénierie est confirmée par le projet plutôt que d'appliquer un pourcentage fixe à chaque application.

10. Plateforme existante, semi-personnalisée ou entièrement personnalisée

11. Du prototype à la production de masse

12. Production et vérification électrique

La production de batteries personnalisées nécessite une cohérence au niveau des composants et du pack. Les contrôles de processus typiques peuvent inclure l'inspection des cellules entrantes, le tri et l'appariement des cellules, la vérification BMS, l'assemblage des packs, les contrôles de charge/décharge, la vérification de la protection, le vieillissement et l'inspection finale.

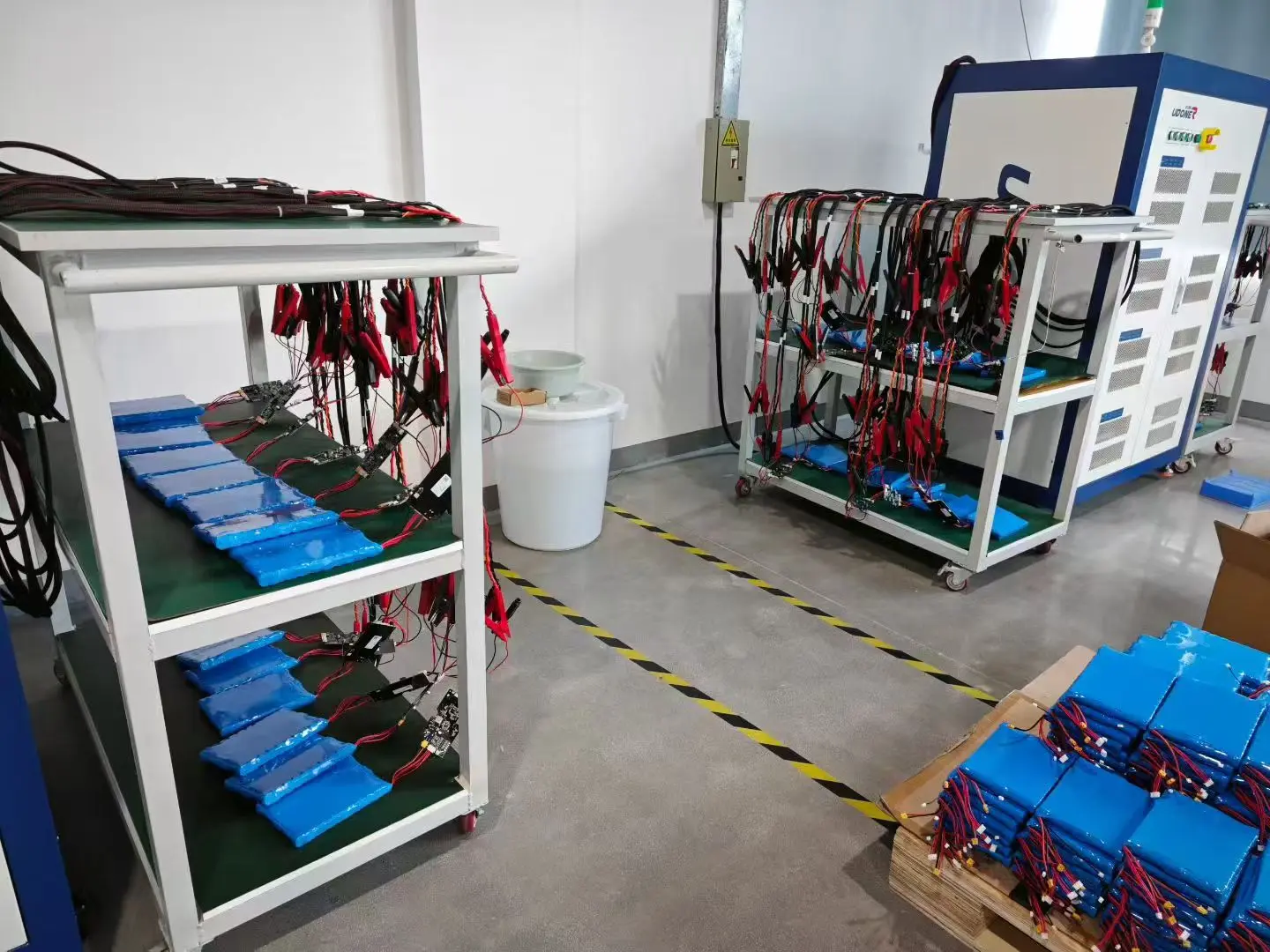

Packs de batteries soumis à des tests électriques multicanaux et à une vérification de la production

13. Support de certification et de documentation

Les exigences de certification dépendent de la configuration finale de la batterie, de la catégorie du produit final et du marché de destination. HSS Energy peut prendre en charge la planification de la documentation et de la certification pour les projets de batteries personnalisés. Des exemples de documentation de projet disponible incluent les tests de transport UN38.3, les fiches signalétiques et certaines certifications du marché telles que KC pour les modèles de batteries applicables.

Les documents présentés ci-dessous ne sont que des exemples sélectionnés. Cela ne signifie pas que chaque configuration de batterie personnalisée est automatiquement couverte. La portée de la certification spécifique au modèle doit être confirmée avant l'approbation de la commande.

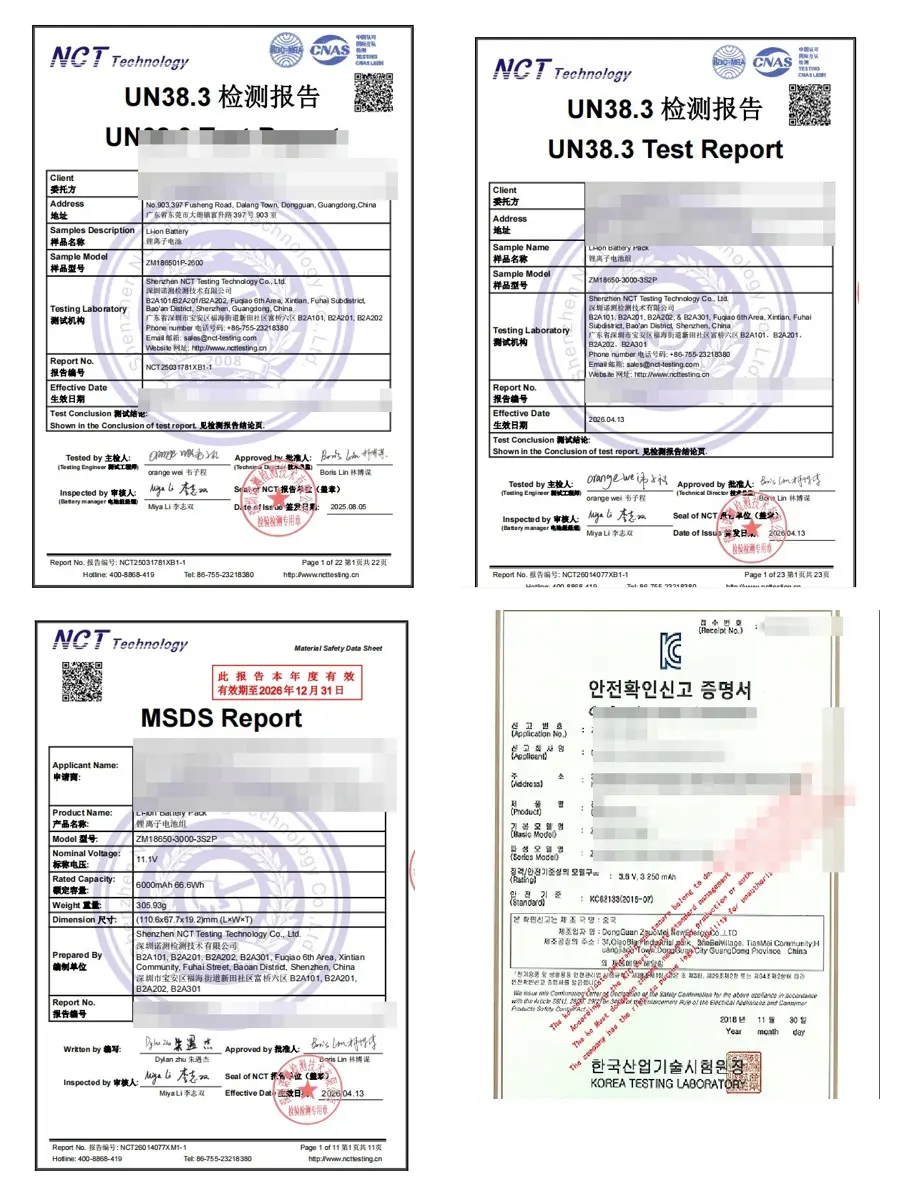

Exemples sélectionnés de certifications et de documents de transport ; informations sur le demandeur/l'entreprise expurgées pour affichage public

Itinéraire de documentation typique

14. Informations requises pour un projet de batterie personnalisé

· Nom de l'appareil et application

· Tension de fonctionnement et plage de tension admissible

· Courant ou puissance moyen et maximal

· Durée d'exécution requise

· Dimensions et poids maximum de la batterie

· Spécifications actuelles de la batterie en cas de remplacement d'un pack existant

· Méthode de chargement et informations sur le chargeur

· Exigences en matière de connecteurs, de câbles et de communication

· Température de fonctionnement et environnement d'installation

· Pays cible/exigence de certification

· Échantillon attendu et quantité de production

15. Avis sur les paramètres et les spécifications

Les spécifications, exemples et options de configuration présentés sur cette page sont destinés à une évaluation technique préliminaire. La tension finale, la capacité, les dimensions, le poids, le courant de décharge, le modèle de cellule, le BMS, le connecteur, le boîtier, la communication et d'autres spécifications peuvent changer en fonction des exigences de l'appareil, de la disponibilité des composants, de la portée de la certification et du développement du produit.

Les spécifications finales sont soumises à l'échantillon approuvé, à la fiche technique confirmée, à l'accord technique, au PI ou au contrat. Lorsque les informations du site Web diffèrent d'un document de projet approuvé, le document de projet approuvé prévaudra.

Parlez-nous de votre appareil

Envoyez la tension de l'appareil, la charge, la durée d'exécution requise, l'espace de la batterie, la méthode de charge, le connecteur et le marché cible. HSS Energy peut évaluer si une plate-forme existante, une configuration semi-personnalisée ou une conception de batterie entièrement personnalisée constitue le point de départ le plus approprié pour le projet.
