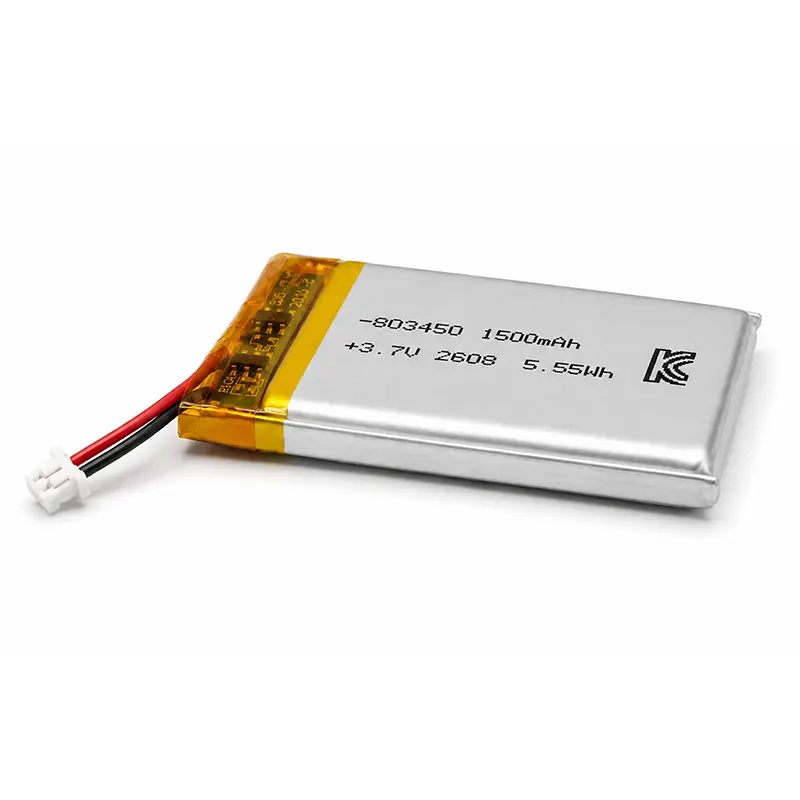

Batterie LiPo 3,7 V 1 500 mAh

La batterie LiPo HSS Energy 3,7 V 1 500 mAh est destinée aux appareils électroniques compacts nécessitant plus d'énergie que les cellules plus petites de 500 mAh. L'échantillon utilise un PCB de protection et un connecteur à 2 fils ; le courant, la fiche, la polarité et les dimensions finies sont confirmés pour l'appareil cible. Cela le rend adapté aux produits portables qui nécessitent une durée de fonctionnement plus longue mais qui nécessitent néanmoins une batterie de poche rechargeable relativement fine. L'échantillon actuel présente déjà une carte de protection, des fils rouge-noir et un connecteur à 2 broches, tandis que le boîtier du connecteur final, la polarité, la longueur du fil et les limites de courant restent spécifiques au projet. Un dessin de l'appareil ou un échantillon de batterie d'origine donne à HSS la meilleure base pour faire correspondre ces détails.

Identité électrique, format et enveloppe du pack

Format 803450

Une batterie LiPo 803450 utilise un format de cellule nominal d'environ 8 × 34 × 50 mm ; Le PCM, le ruban adhésif, les câbles et le connecteur peuvent prolonger la longueur du paquet fini. Ce code décrit le corps de la cellule plutôt que la batterie finie complète. Le PCM, le ruban adhésif, les languettes, les fils et le connecteur peuvent étendre la longueur ou l'épaisseur finale, ce qui est important dans les appareils électroniques étroitement emballés. Pour la mise en production, HSS doit enregistrer l'enveloppe finale de l'emballage séparément du code de cellule nominal afin que le client puisse vérifier avec précision l'ajustement du boîtier et l'espace d'assemblage.

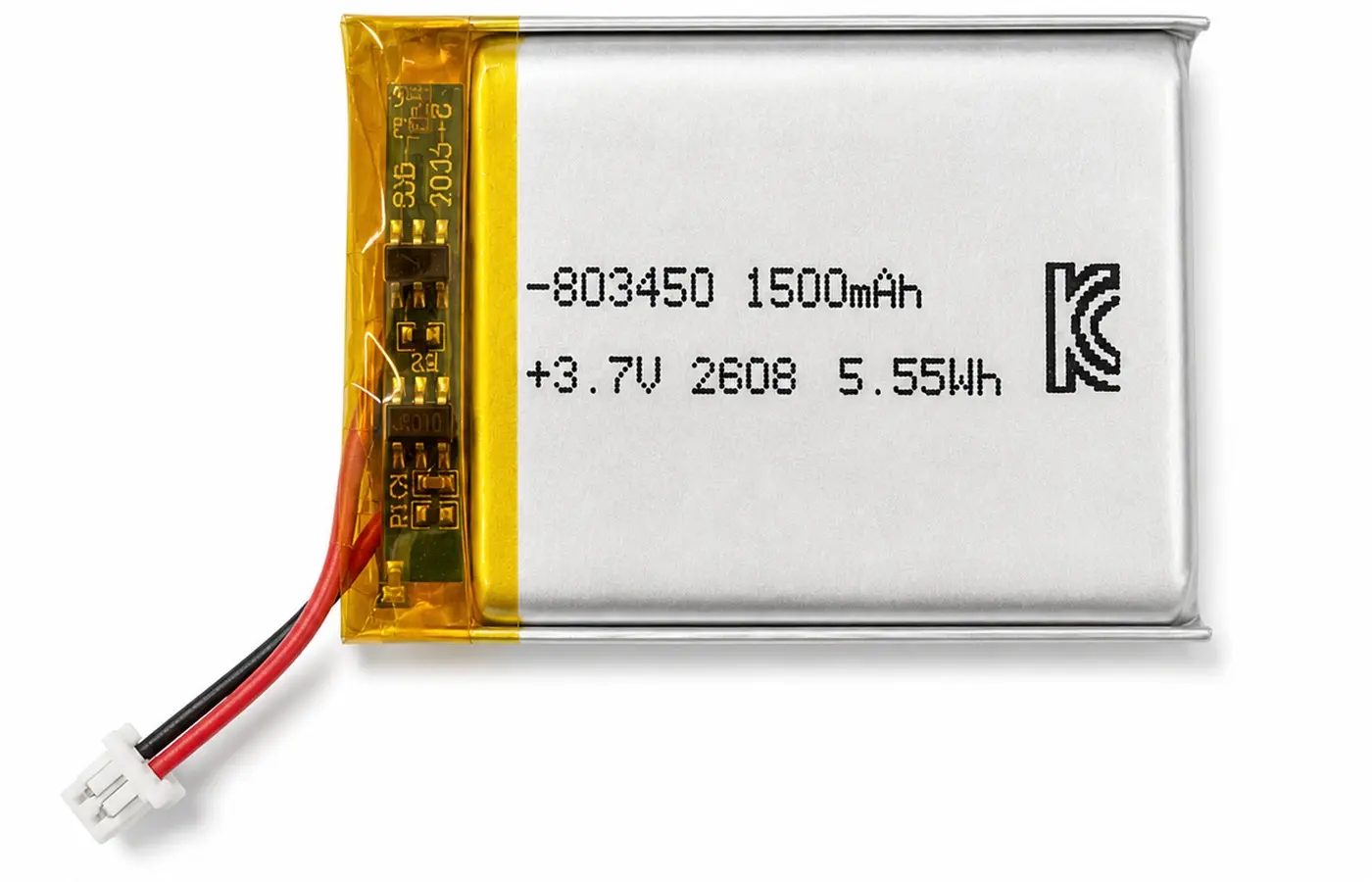

Échantillon de preuve HSS : marquage 803450/1500 mAh/3,7 V/5,55 Wh avec panneau de protection et connecteur.

Pourquoi choisir 1500 mAh ? Compromis entre énergie et taille

Une batterie LiPo 3,7 V 1 500 mAh stocke 5,55 Wh, soit trois fois l'énergie nominale d'un pack de 500 mAh/1,85 Wh, mais nécessite une plus grande cavité de batterie. L'énergie supplémentaire peut prolonger l'intervalle entre les charges dans les produits appropriés, mais elle nécessite également une plus grande cavité de batterie et peut modifier la masse ou l'équilibre de l'appareil. Les acheteurs devraient donc considérer la mise à niveau comme un compromis entre énergie et espace plutôt que de supposer qu’une plus grande capacité est toujours meilleure. Le véritable avantage dépend de la charge moyenne, du courant de pointe, du cycle de service et de la fréquence à laquelle le produit est censé se recharger.

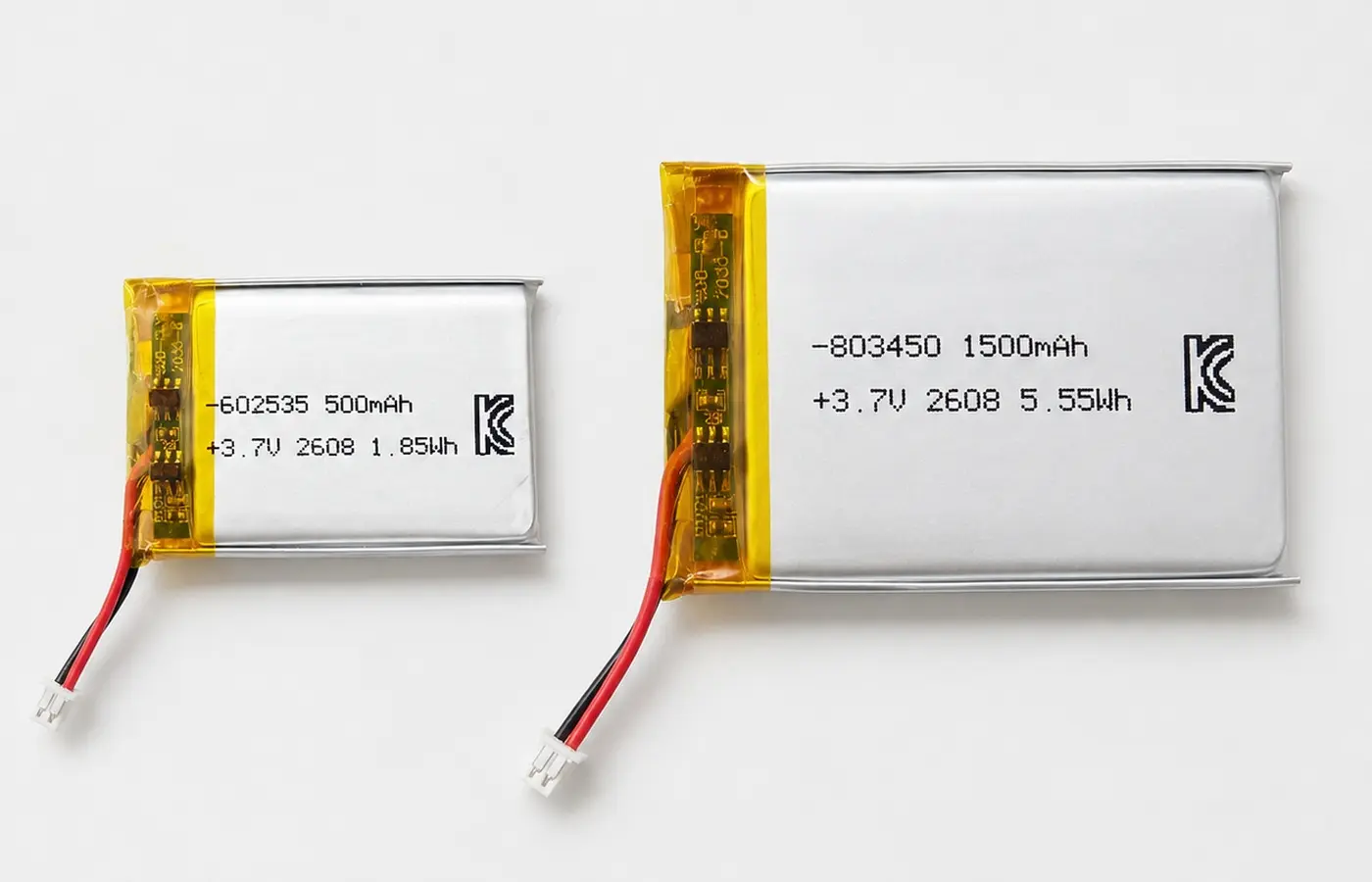

Comparaison de la taille et de l'énergie HSS : 602535 500mAh / 1,85Wh contre 803450 1500mAh / 5,55Wh. Une énergie nominale trois fois supérieure ne garantit pas une durée de fonctionnement de l'appareil trois fois supérieure. Cette comparaison est utile pour la planification des produits car elle montre pourquoi deux batteries sur la même architecture 3,7 V peuvent servir des appareils très différents. Le format 500 mAh favorise les cavités plus petites et la masse inférieure, tandis que le format 1 500 mAh offre plus de réserve d'énergie lorsque le produit peut accepter une épaisseur et un encombrement supplémentaires. HSS peut utiliser la cible d'exécution du périphérique et le dessin de la cavité pour déterminer quelle direction est la plus appropriée.

Pour la batterie LiPo 803450 3,7 V 1 500 mAh, vérifiez l'autonomie et la charge maximale, puis vérifiez que la pochette de classe 8 mm ainsi que l'enveloppe PCM/connecteur conviennent à l'appareil. La batterie doit avoir suffisamment de marge de courant continu et de pointe pour le produit réel, et pas seulement suffisamment d'énergie nominale. Les moteurs, les radiateurs, les émetteurs sans fil et les actionneurs peuvent créer de courts événements à courant élevé qui doivent être vérifiés par rapport à la cellule et au PCM sélectionnés. Une fois que le profil électrique est acceptable, l'ensemble de pochette, le câblage et le connecteur finis de classe 8 mm peuvent être validés par rapport à la conception mécanique.

Protection, connecteur et intégration OEM

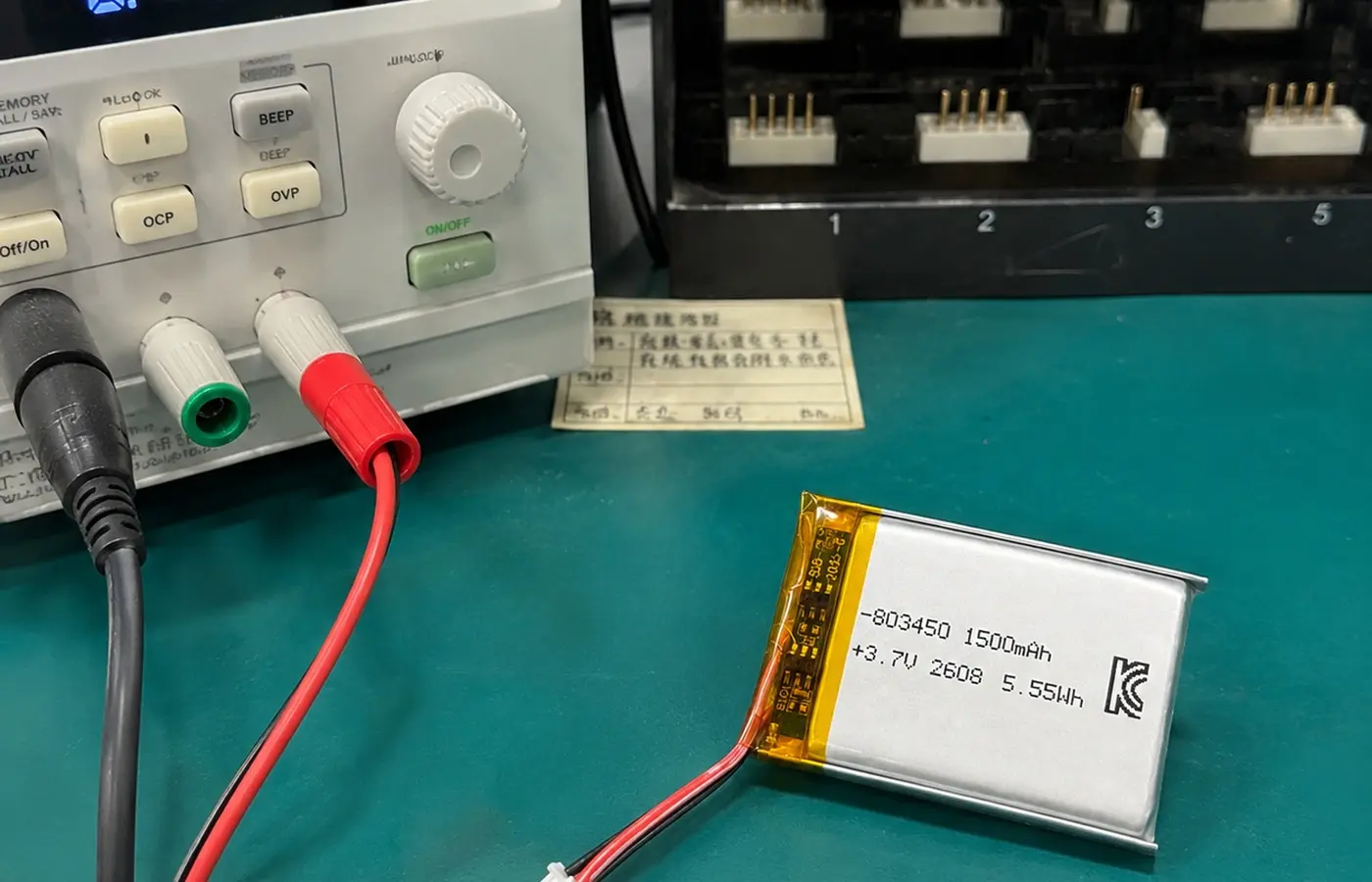

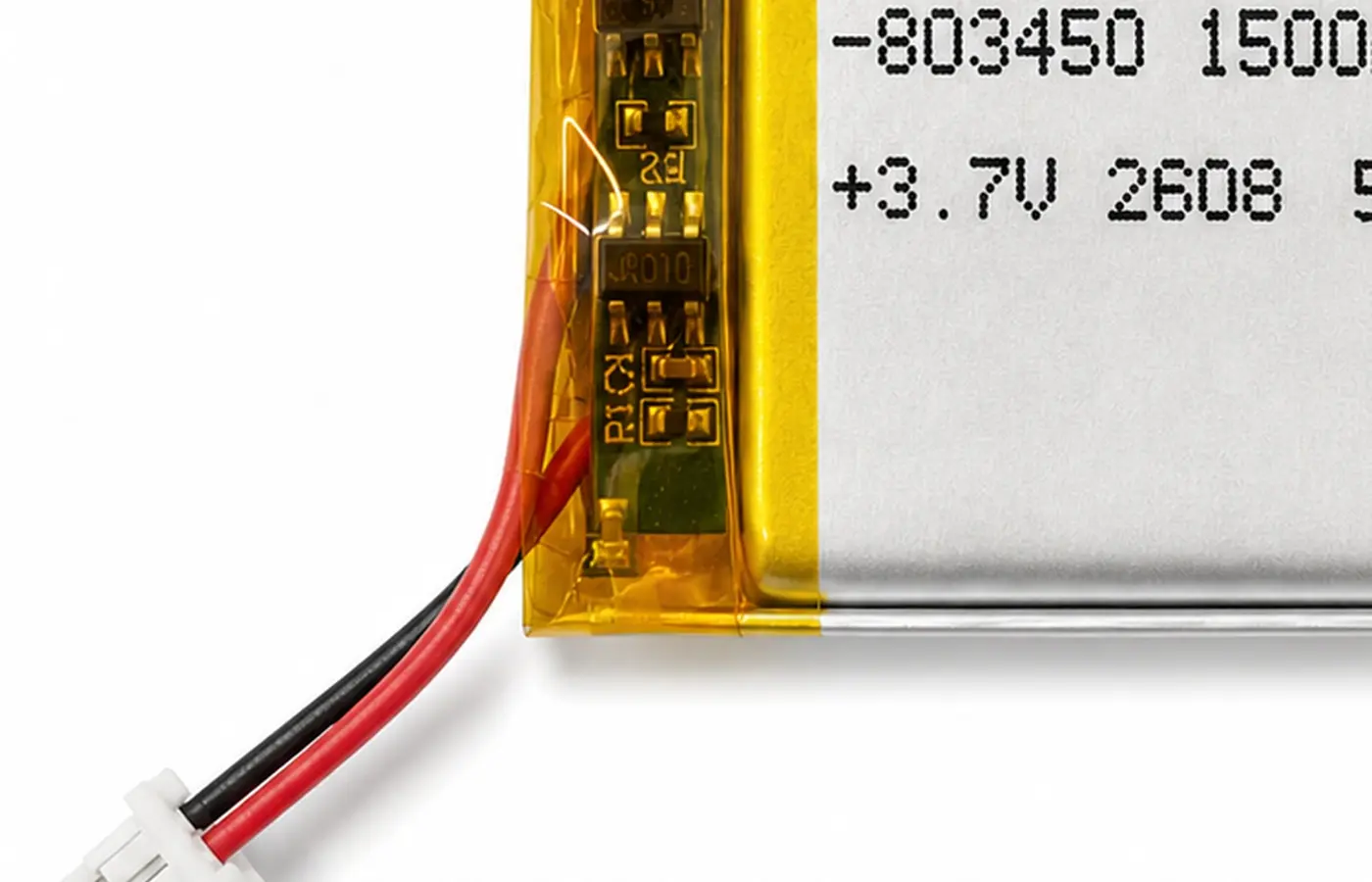

Une batterie LiPo de 1 500 mAh avec PCM ajoute une protection, mais les limites de charge, de décharge et de surintensité dépendent de la cellule et de la carte sélectionnées. La carte ne rend pas chaque configuration électriquement identique car les limites de charge, de décharge et de surintensité dépendent de la cellule sélectionnée et de la conception du PCM. HSS a donc besoin de la charge constante et maximale de l'appareil ainsi que du profil de charge avant de finaliser la configuration de la protection. Ceci est particulièrement important dans les appareils portables qui combinent une communication sans fil avec des moteurs, des radiateurs ou des écrans.

Une batterie 803450 avec connecteur doit correspondre au boîtier, au pas, à la polarité, au fil et à la longueur du câble indiqués sur le schéma de l'appareil ou sur la batterie d'origine. La compatibilité du connecteur doit être confirmée à partir du PCB de l'appareil, du dessin du connecteur ou de la batterie d'origine plutôt que par l'apparence seule. Le calibre du fil et la longueur du fil affectent également le routage et la chute de tension, tandis que la sortie du fil peut modifier l'enveloppe du paquet fini. Le gel de ces détails dans l’échantillon de dessin aide les acheteurs OEM à maintenir la cohérence de l’assemblage de production en vrac avec le prototype approuvé.

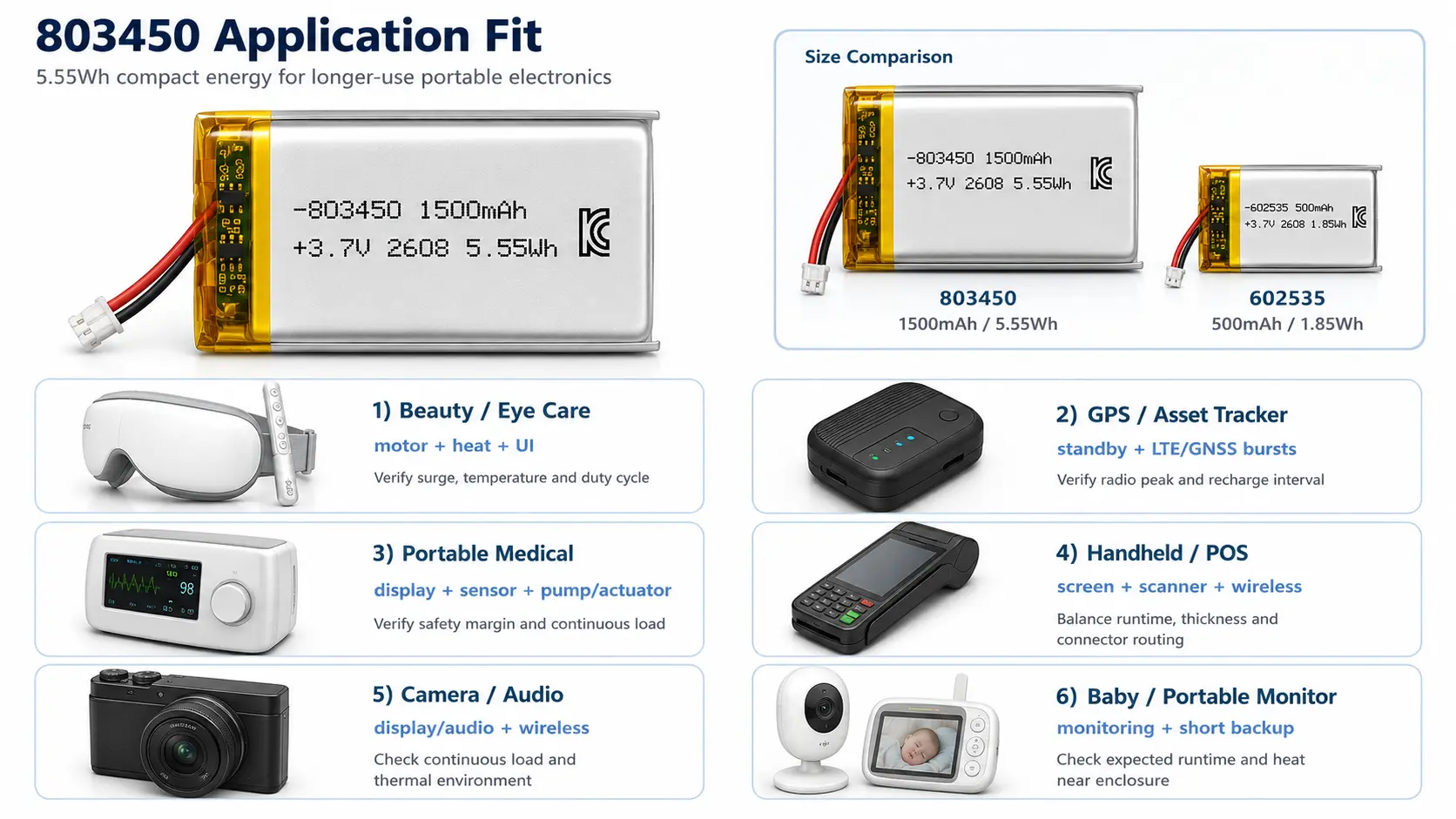

Adaptation à l'application : là où le 803450 ajoute de la valeur

Une batterie au lithium polymère 803450 convient aux appareils compacts nécessitant plus d'énergie que les cellules portables plus petites, tout en restant sur une architecture 1S 3,7 V. Sa classe énergétique de 5,55 Wh peut être précieuse dans les appareils de beauté, les trackers, les produits médicaux portables, les terminaux portables et les équipements de surveillance où une utilisation plus longue entre les charges améliore l'expérience utilisateur. Cependant, l’adéquation à l’application dépend toujours du profil de charge réel, de la génération de chaleur, de la fréquence de charge et de l’espace de la batterie. HSS positionne donc le 803450 comme une plate-forme compacte à plus haute énergie plutôt que comme une batterie universelle pour chaque appareil de 3,7 V.

La sélection des applications doit commencer par le modèle de puissance réel, la charge de pointe, la fréquence de charge et l'espace disponible dans la batterie. Un produit avec une longue veille et de courtes rafales radio a des besoins en batterie différents de ceux d'un appareil qui entraîne un moteur ou un chauffage pendant plusieurs minutes. En séparant la demande énergétique moyenne de la demande de courant de pointe, les acheteurs peuvent éviter de surdimensionner la batterie pour l'autonomie tout en négligeant la capacité actuelle qui détermine réellement les performances.

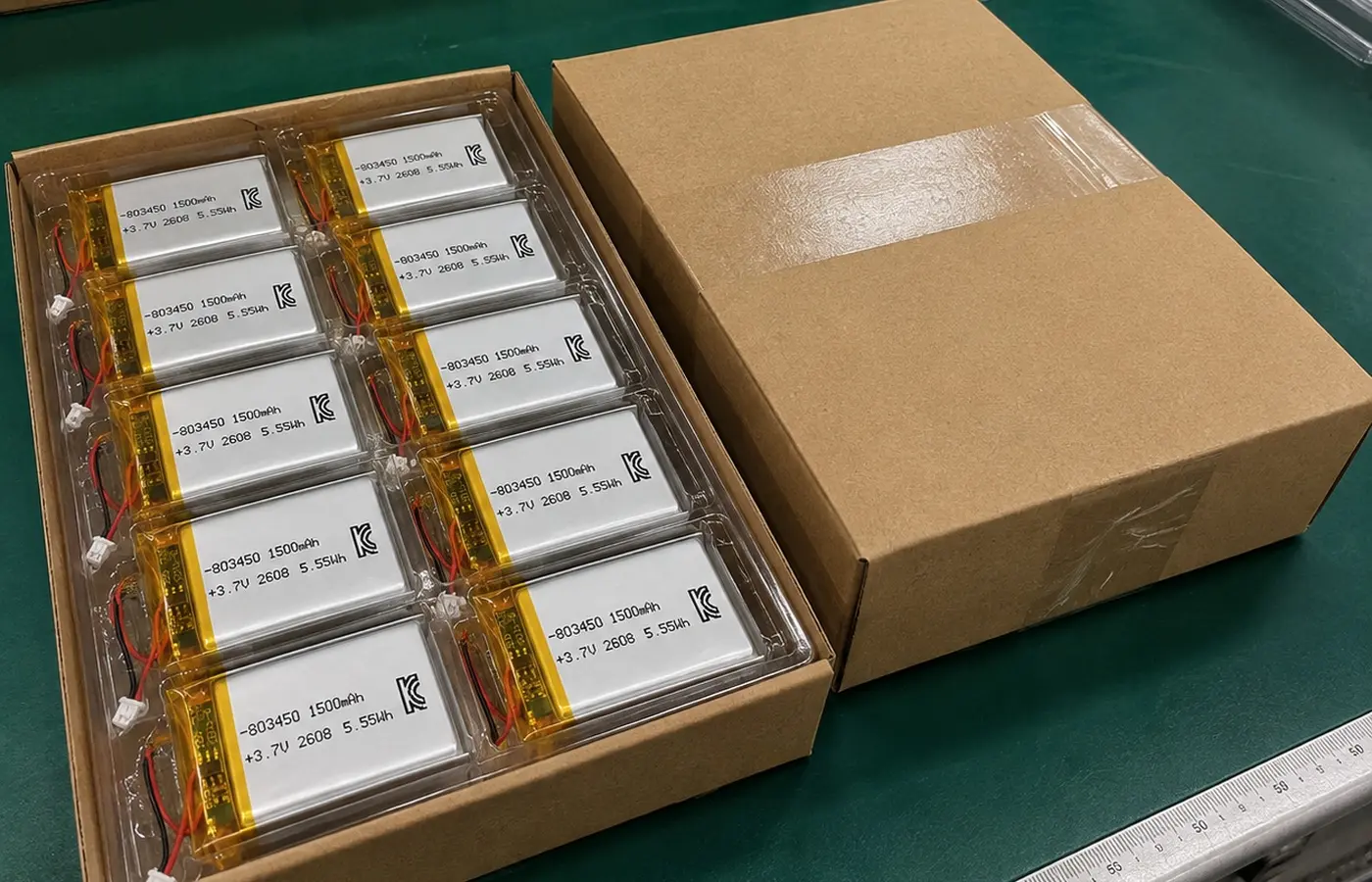

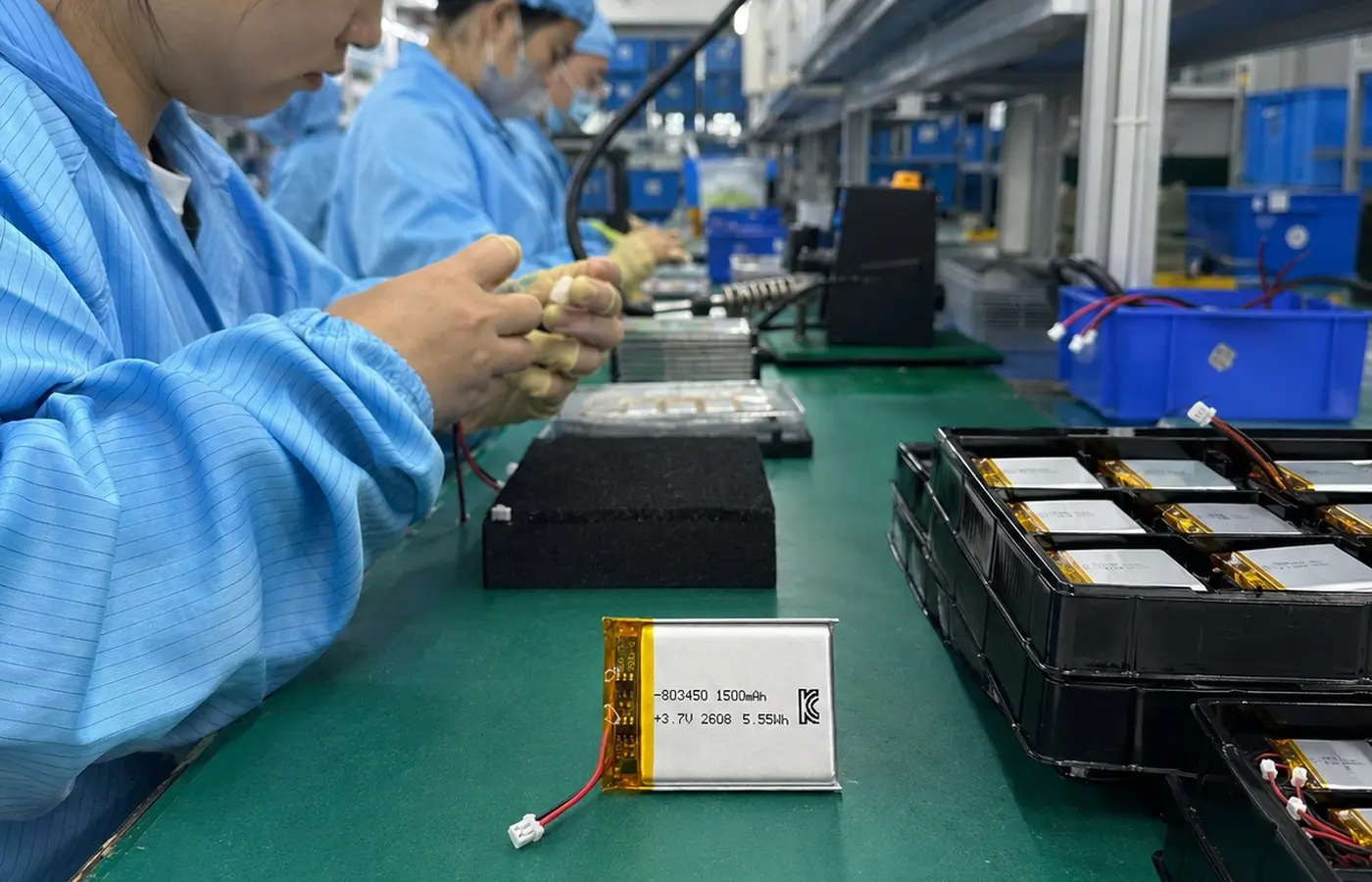

Preuves de production, documentation et RFQ OEM

Assistance aux certifications et à la documentation

FAQ Acheteur

ENVOYEZ LES BESOINS DE BATTERIE DE VOTRE APPAREIL

Pour un examen de l'ajustement de la batterie LiPo 803450 3,7 V 1 500 mAh, envoyez à HSS Energy la charge, l'autonomie, le profil de charge, la cavité, le connecteur, la polarité et la longueur du câble. Si possible, envoyez également la photo d'origine de la batterie ou du connecteur côté appareil, la quantité d'échantillon cible et le volume de production attendu. Cela donne à HSS une base plus solide pour faire correspondre la configuration électrique, l'enveloppe du paquet fini et les exigences de production commerciale avant que le devis ne soit finalisé.
