Batterie LiPo 3,7 V 500 mAh

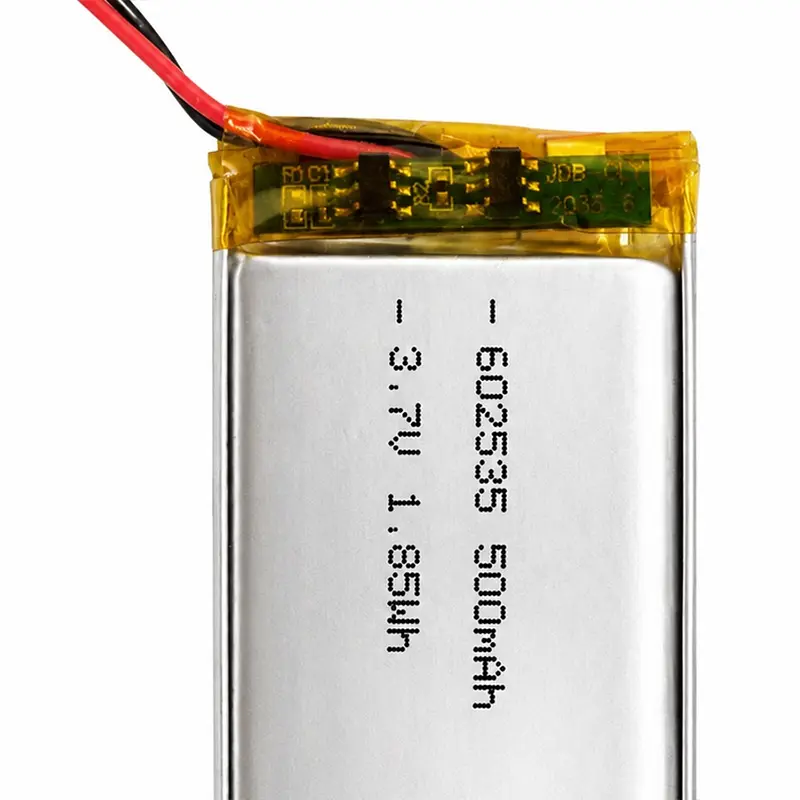

La batterie LiPo HSS Energy 3,7 V 500 mAh est destinée aux appareils électroniques à espace limité utilisant une source monocellulaire rechargeable de 3,7 V. L'échantillon montre un PCB de protection et un connecteur à 2 fils ; Les dimensions finales du courant, du fil, du connecteur et du pack sont confirmées par le projet. Les projets typiques incluent les appareils portables, les trackers, les appareils de beauté et autres appareils électroniques compacts où l'épaisseur et le routage des connecteurs peuvent avoir autant d'importance que la capacité. La batterie finie est plus grande que le code de cellule nominal une fois le panneau de protection, le ruban adhésif, les câbles et le connecteur inclus, de sorte que la cavité de l'appareil et l'itinéraire de service doivent être confirmés à partir d'un dessin ou de la batterie d'origine. Cette approche basée sur des projets offre aux acheteurs OEM une enveloppe d'emballage et des spécifications de connecteur plus réalistes pour la production.

Identité électrique et dimensions des échantillons

Format 602535

Une batterie LiPo 602535 utilise le format de cellule nominal 6 × 25 × 35 mm et stocke 1,85 Wh. La photo fournie confirme 35,00 mm sur l'axe mesuré. Le code nominal est utile pour un criblage mécanique précoce, mais il ne doit pas être traité comme la taille finale de l'emballage fini. La position du PCM, la construction de la languette, l'isolation, la sortie du fil et le corps du connecteur peuvent tous s'étendre sur une ou plusieurs dimensions. Pour les appareils compacts, même quelques millimètres peuvent affecter la pression d'assemblage ou la fermeture du boîtier, c'est pourquoi HSS préfère valider le pack complet par rapport à la cavité réelle de la batterie.

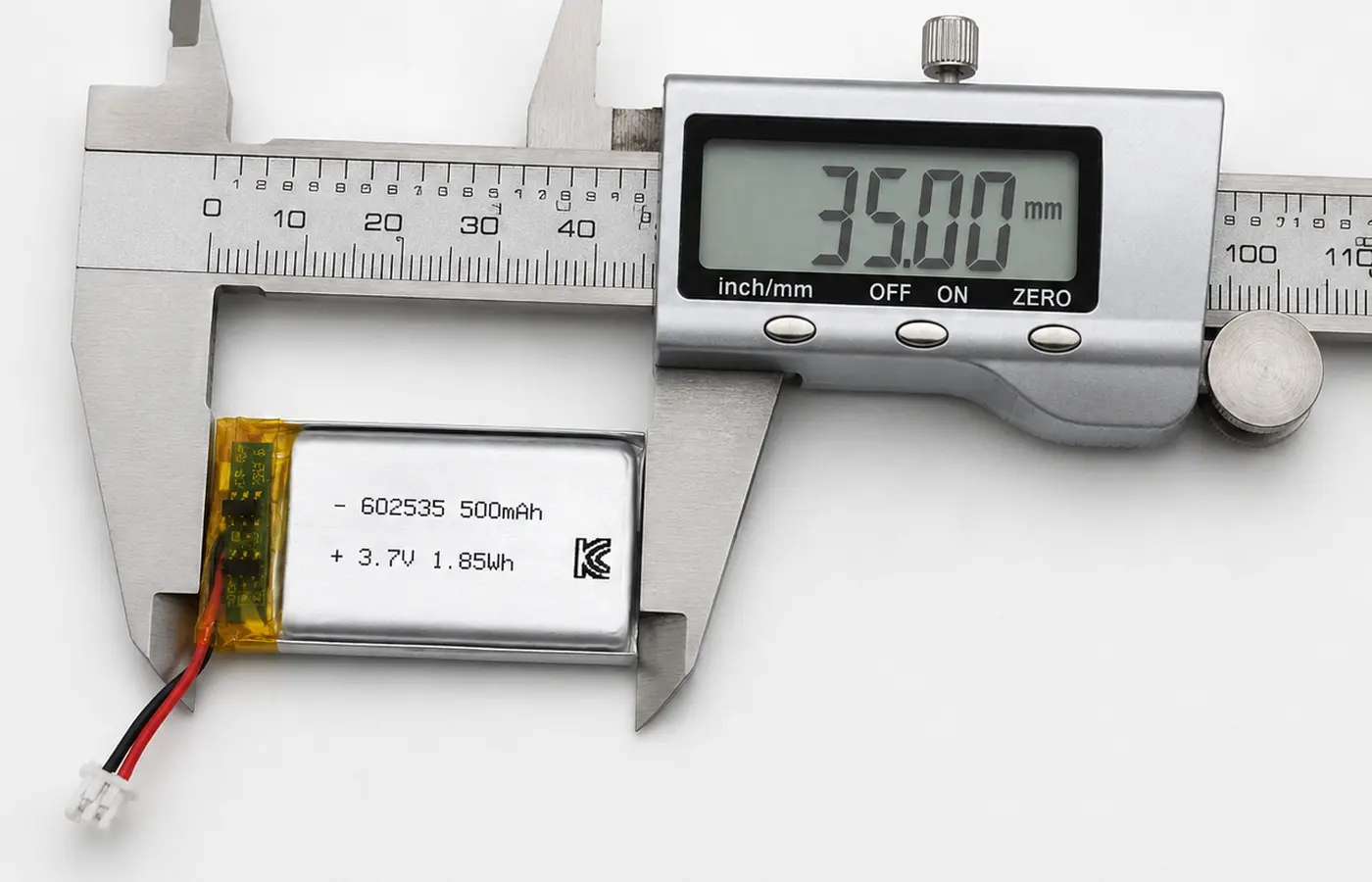

Preuve dimensionnelle fournie : 35,00 mm sur l'axe mesuré. Les dimensions finales de l'emballage fini doivent inclure le PCM, les câbles et le connecteur. Cette mesure prend en charge la référence du format de cellule sur l'échantillon fourni, tandis que les dimensions restantes et l'enveloppe finale nécessitent encore une confirmation du projet. Pour une commande OEM répétée, le dessin approuvé doit faire la distinction entre le corps nominal de la cellule de poche et l'ensemble de batterie fini afin que les équipes d'achat, d'ingénierie et de production utilisent la même référence dimensionnelle.

Profil de protection, de charge et de charge

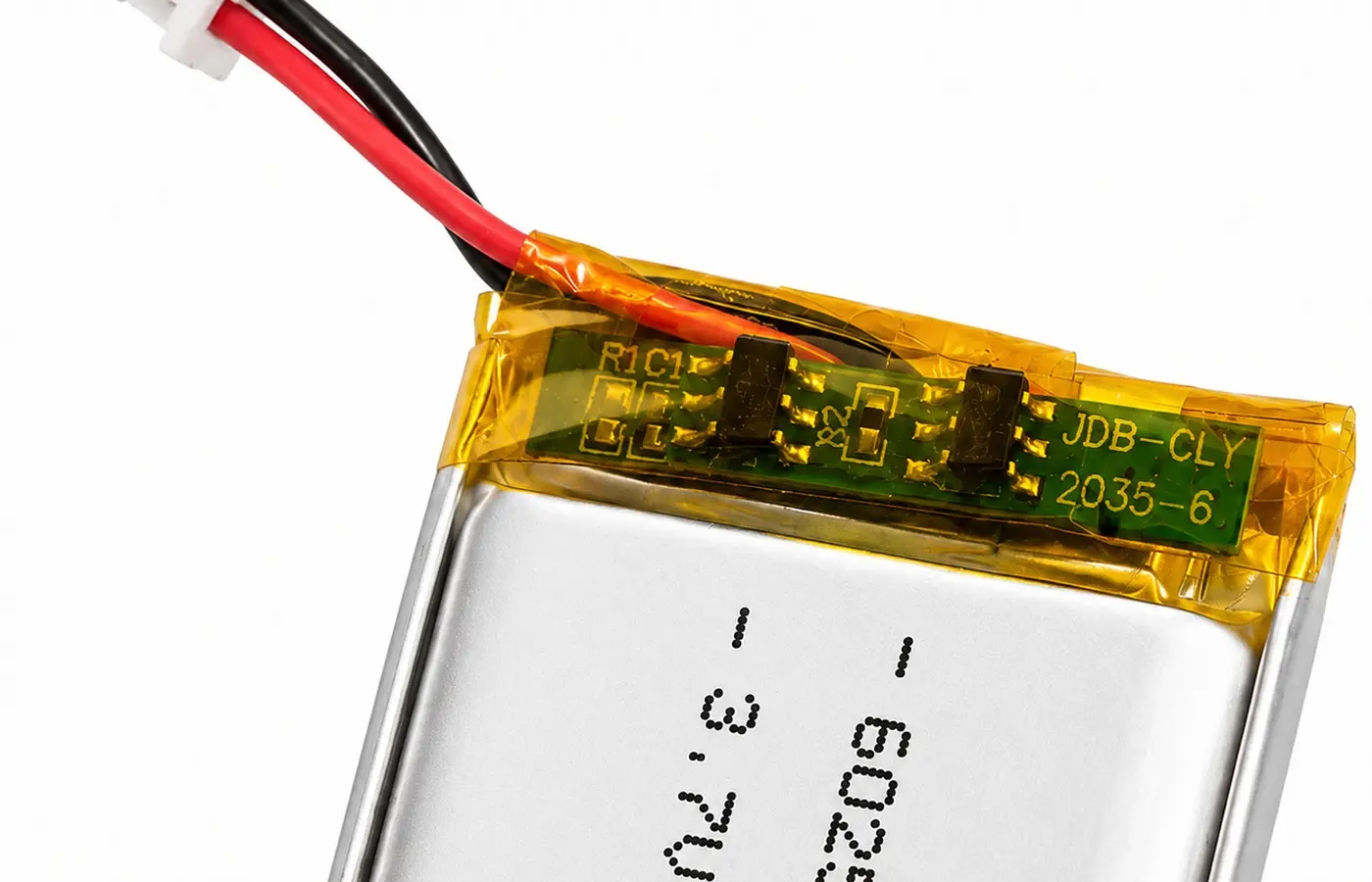

Une batterie LiPo de 500 mAh avec PCM ajoute du matériel de protection, mais les seuils et la capacité actuelle dépendent de la cellule et de la carte sélectionnées. Le PCM peut fournir d'importantes fonctions de protection de la batterie, mais ses seuils réels et sa capacité de courant sont déterminés par les paramètres de la cellule, de la carte et du projet sélectionnés. Les acheteurs doivent donc fournir des informations sur la charge moyenne, la charge de pointe et la charge avant de supposer que l'échantillon peut supporter un moteur, un chauffage ou une rafale radio. Cela permet à HSS de sélectionner une solution de protection appropriée au lieu de traiter chaque batterie de 500 mAh comme électriquement identique.

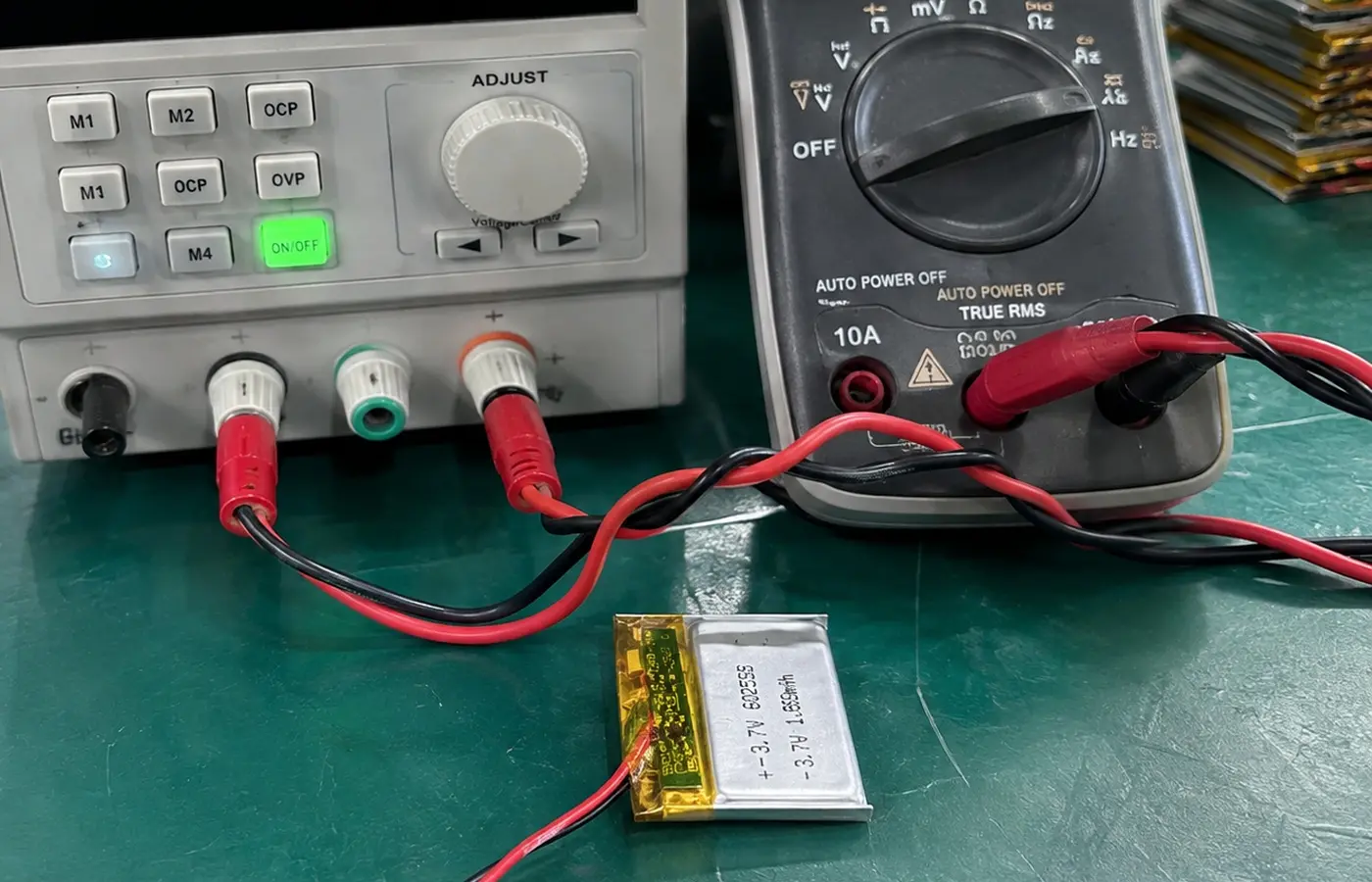

Image de contrôle électrique fournie. La configuration 4,20 V est cohérente avec un plafond de charge LiPo 1S ; Le courant affiché est une preuve de test et non une évaluation universelle du produit HSS.

Limite de sélection

Une batterie LiPo 3,7 V 500 mAh est idéale pour les charges moyennes faibles à moyennes ; les sursauts radio, les moteurs, les chauffages et les pics des actionneurs doivent être vérifiés avant l'approbation. La classe énergétique de 1,85 Wh fonctionne bien lorsque l'appareil passe une grande partie de son temps en veille ou utilise des charges électroniques modérées, mais de courts événements à courant élevé peuvent toujours dominer la conception de la batterie. La transmission GPS/LTE, les moteurs vibrants, les pompes et les chauffages doivent être vérifiés par rapport à la cellule et au PCM sélectionnés. Pour les acheteurs qui comparent plusieurs tailles de cellules de poche, le cycle de service réel constitue généralement un meilleur paramètre de sélection que la capacité seule.

Intégration de connecteurs, de fils et d'OEM

Une batterie 602535 avec connecteur doit correspondre en termes de polarité, de boîtier de fiche, de pas, de fil et de longueur de câble ; l'échantillon utilise des fils rouge/noir et une petite fiche blanche à 2 broches. La correspondance des connecteurs nécessite également que la famille de boîtiers, le pas, la position des broches, le calibre du fil et la longueur du câble soient en accord avec la conception côté appareil. Un connecteur à 2 broches visuellement similaire peut toujours être incompatible si la polarité ou le pas est différent. En fournissant une photo en gros plan, un dessin de PCB ou un échantillon original de batterie, HSS peut confirmer l'interface avant que le client ne reçoive un prototype.

Chemin de configuration du connecteur et du fil

Pour la batterie LiPo 602535 3,7 V 500 mAh, l'approbation du connecteur doit suivre le dessin côté appareil ou l'échantillon de batterie d'origine. Une fois le connecteur confirmé, le tracé du fil, la longueur du fil et la position du PCM peuvent être figés dans le dessin de l'emballage fini. Ceci est particulièrement utile pour les fabricants sous contrat et les acheteurs OEM, car cela réduit la variation entre la production d'échantillons et la production en vrac et donne aux équipes d'assemblage une référence d'interface reproductible.

Application adaptée : là où le 602535 a du sens

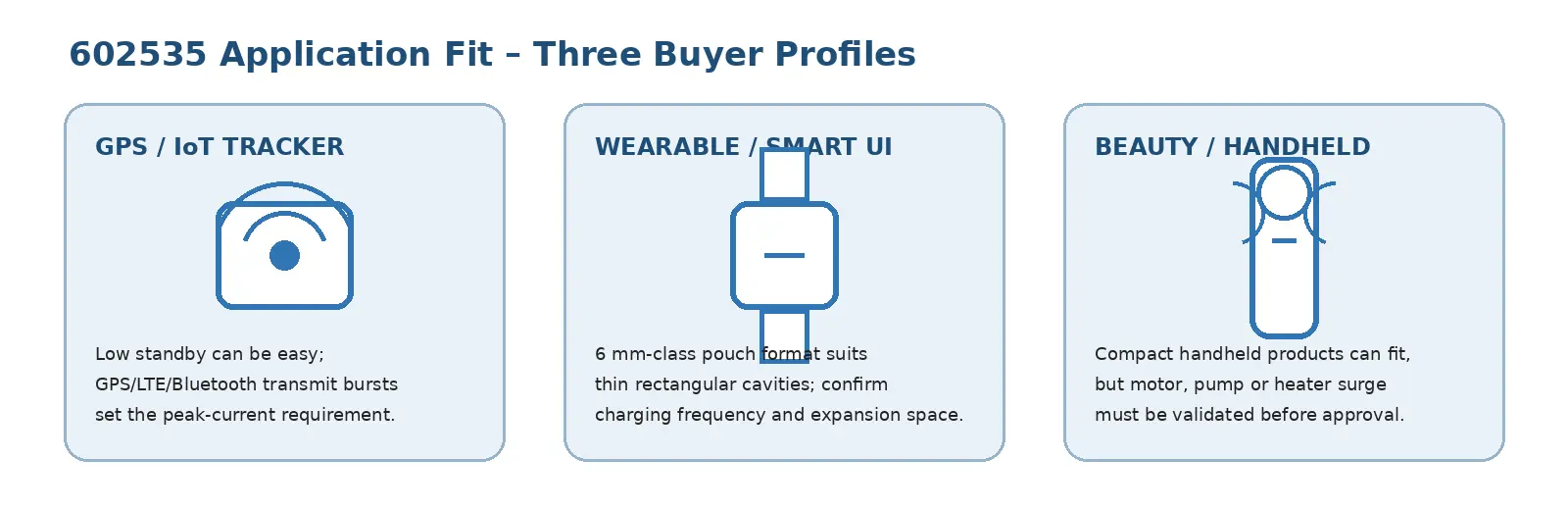

Une batterie au lithium polymère 602535 peut s'adapter aux trackers, aux appareils portables, aux serrures intelligentes, aux appareils de beauté et à d'autres appareils électroniques compacts lorsque le profil de puissance réel est validé. Ces applications partagent le besoin d’un petit format rechargeable, mais leurs modèles de charge sont très différents. Un tracker peut passer la majeure partie de son temps endormi, puis transmettre à un courant de pointe élevé, tandis qu'un appareil de beauté peut faire fonctionner un moteur ou un chauffage par intermittence. HSS évalue donc l'adéquation de l'application à partir de la charge réelle, de la fréquence de charge, des conditions thermiques et de la cavité disponible au lieu d'utiliser une large déclaration de compatibilité.

Objectif adapté à l'application

Visuel adapté à l'application : sélectionnez parmi le cycle de service, la charge de pointe, le comportement de charge et la cavité de l'appareil plutôt que la capacité seule.

Décision de l'acheteur : ne sélectionnez pas 602535 uniquement à partir de la capacité pour les drones, les véhicules RC ou les équipements moteurs à forte consommation. Validez d’abord le véritable profil de courant de pointe. Ces applications peuvent exiger des courants de pointe qui dépassent ce qu'une petite cellule de poche et un PCM sont conçus pour fournir. Si le client envisage un appareil à consommation plus élevée, HSS doit d'abord examiner le profil de courant mesuré et le comportement en température, et peut recommander un format de cellule différent si la plate-forme 602535 ne fournit pas une marge suffisante.

Preuves de production, FAQ et RFQ OEM

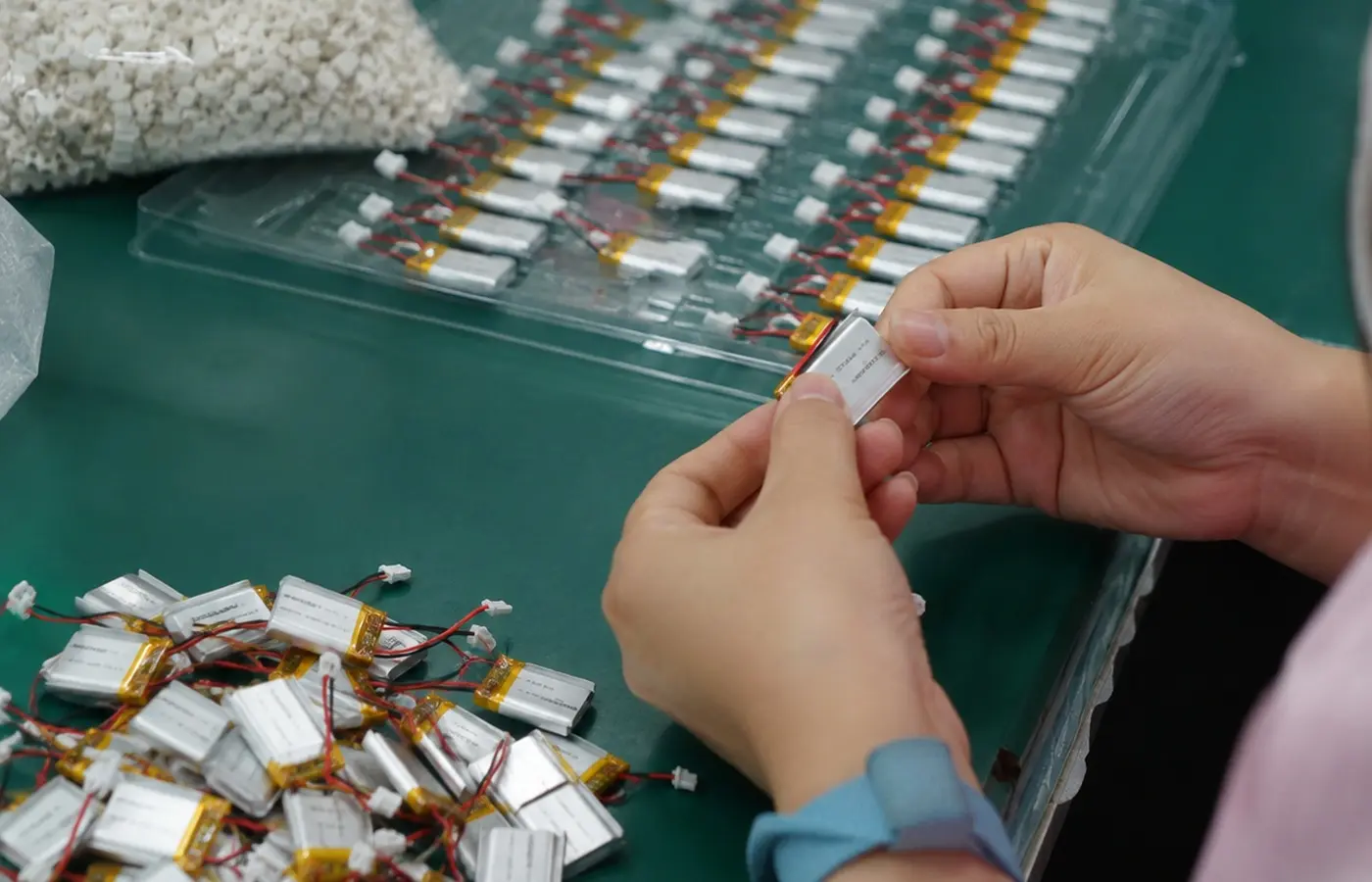

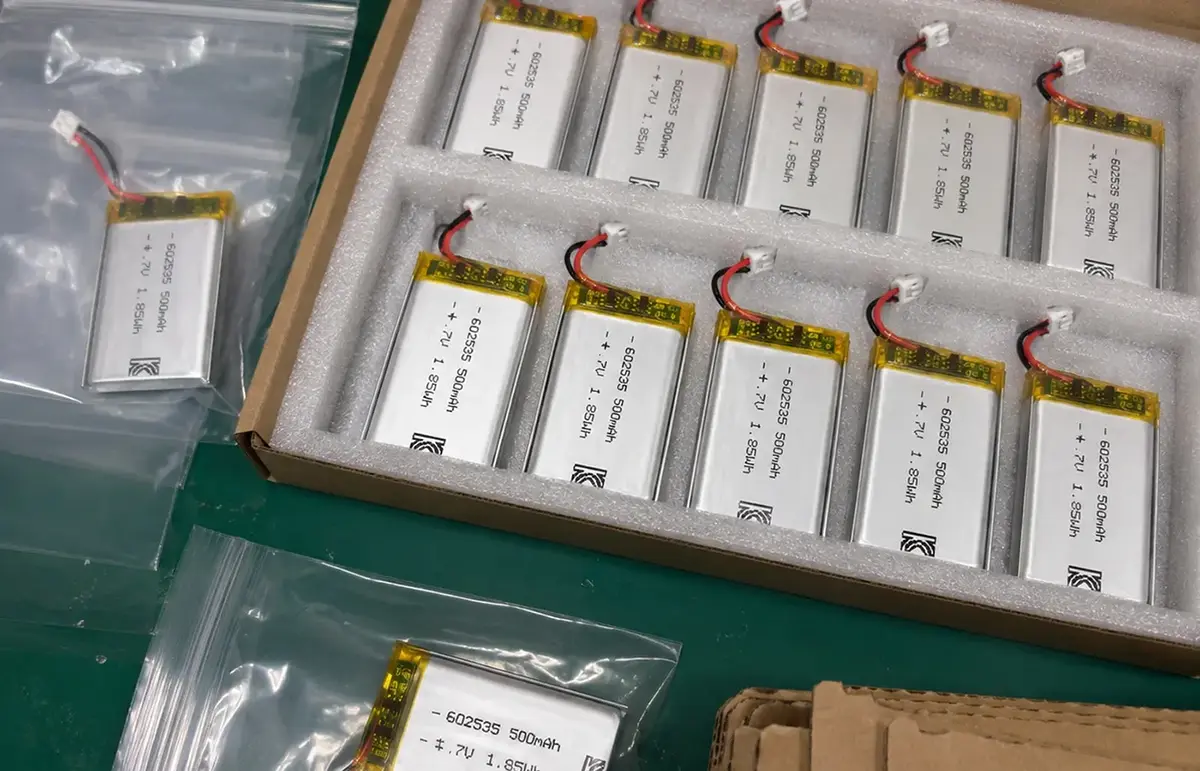

Image de manipulation des lots fournie : cellules 602535 finies avec panneau de protection, câbles et connecteur préparés pour l'emballage. L'image est utile comme preuve du contexte de production car elle montre le type d'assemblage de batterie fini manipulé, mais elle ne doit pas être utilisée pour impliquer un résultat de test ou une certification spécifique non vérifié. Pour les commandes OEM répétées, l'étiquette, la polarité, le connecteur, les vérifications électriques et la méthode d'emballage doivent tous suivre les spécifications du projet approuvées.

Assistance aux certifications et à la documentation

FAQ Acheteur

ENVOYEZ LES BESOINS DE BATTERIE DE VOTRE APPAREIL

Pour un examen de l'ajustement de la batterie LiPo 602535 3,7 V 500 mAh, envoyez à HSS Energy la charge de l'appareil, le profil de charge, la cavité, le connecteur, la polarité, la longueur du câble et le cycle de service. Si disponible, incluez l'échantillon de batterie d'origine ou la photo du connecteur côté appareil ainsi que la quantité d'échantillon et la demande annuelle prévue. Ces informations aident HSS à examiner à la fois les exigences techniques et les exigences de répétition de la production avant de préparer le devis.
