Batterie de stockage d'énergie 100 kWh

Pour les intégrateurs comparant les fournisseurs de batterie de stockage d'énergie de 100 kWh, HSS Energy Factory propose la sélection de modules, les options de rack ou d'armoire extérieure, l'étiquetage et la configuration de la communication autour du projet. Le nom décrit une classe de capacité de marché, et non une valeur énergétique exacte pour chaque arrangement. Pour la référence à six modules, le tableau système du catalogue indique une énergie nominale de 96,46 kWh, tandis que six modules à 16,08 kWh correspondent à environ 96,48 kWh. Le même tableau répertorie 86,81 kWh d’énergie utilisable à 90 % DOD. Étant donné que les deux valeurs d'énergie nominale diffèrent de 0,02 kWh, les spécifications approuvées, le schéma du système et le dossier de correspondance des équipements ont la priorité pour un bon de commande.

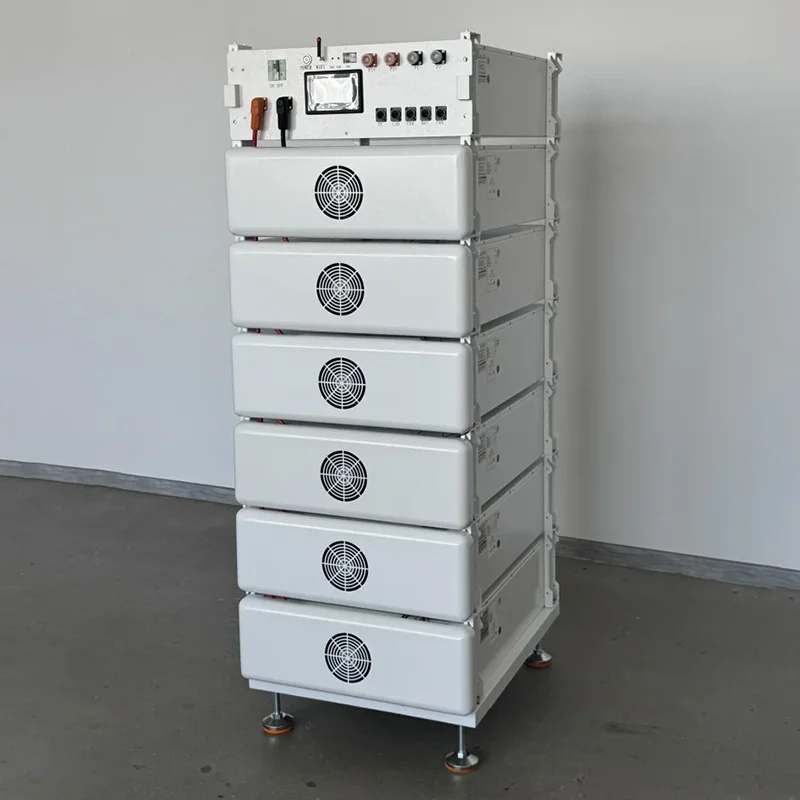

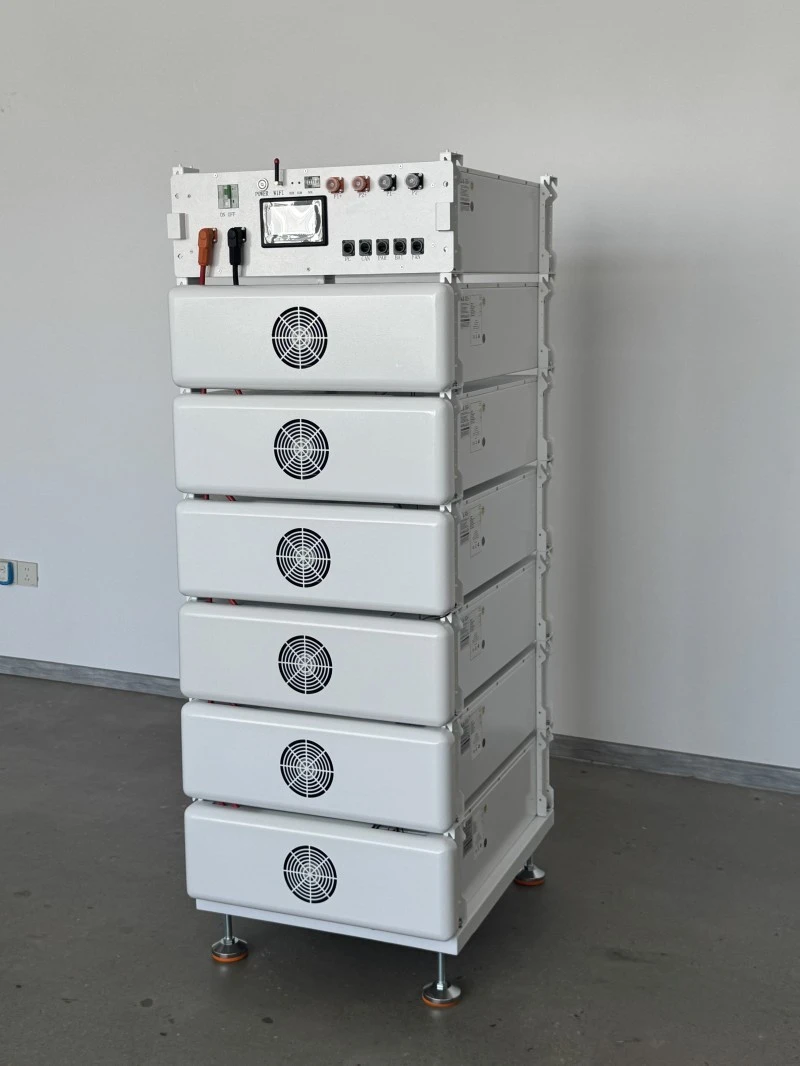

Six modules rack haute tension de 16,08 kWh connectés en série

Spécifications techniques de référence

1. Architecture de capacité et sélection de modules

Un système de batterie HT de 100 KWH peut utiliser différentes classes énergétiques de modules : dix unités d'environ 10 kWh, six unités de classe 16 kWh ou quatre unités de classe 24 kWh. Cette page se concentre sur six modules de 16,08 kWh. La modification de la disposition modifie également la tension du système, les dimensions du rack, le poids, l'expédition et la correspondance des équipements, de sorte que les quantités de modules ne peuvent pas être remplacées uniquement par l'énergie. Lors de l'examen de la configuration, HSS Energy enregistre le nombre de modules, la tension en série et les interfaces électriques pour la batterie de stockage d'énergie de 100 kWh dans la pièce jointe technique de la commande.

2. Topologie haute tension et correspondance PCS

La sélection d'une batterie haute tension commence par la fenêtre de tension continue du PCS ou de l'onduleur. La référence à six modules est évaluée à 307,2 V avec une plage de fonctionnement de 278,4 à 345,6 V. CAN ou RS485 identifie une interface disponible ; cela ne prouve pas la compatibilité des protocoles. Avant la production, fournissez la marque, le modèle, la version du protocole et la définition des broches de l'équipement pour examen technique.

3. Rack intérieur ou armoire extérieure

En tant que batterie de stockage d'énergie commerciale, le système peut prendre en charge la gestion commerciale des pointes, l'autoconsommation solaire et certaines charges de secours, et peut également convenir aux maisons à forte consommation ou aux petits projets. Le catalogue répertorie IP20 pour la disposition des racks intérieurs. Le placement extérieur peut utiliser une armoire IP55 en option, mais l'indice de protection du boîtier ne remplace pas les vérifications de la température ambiante, du débit d'air, des fondations, des dégagements de service et des exigences électriques locales.

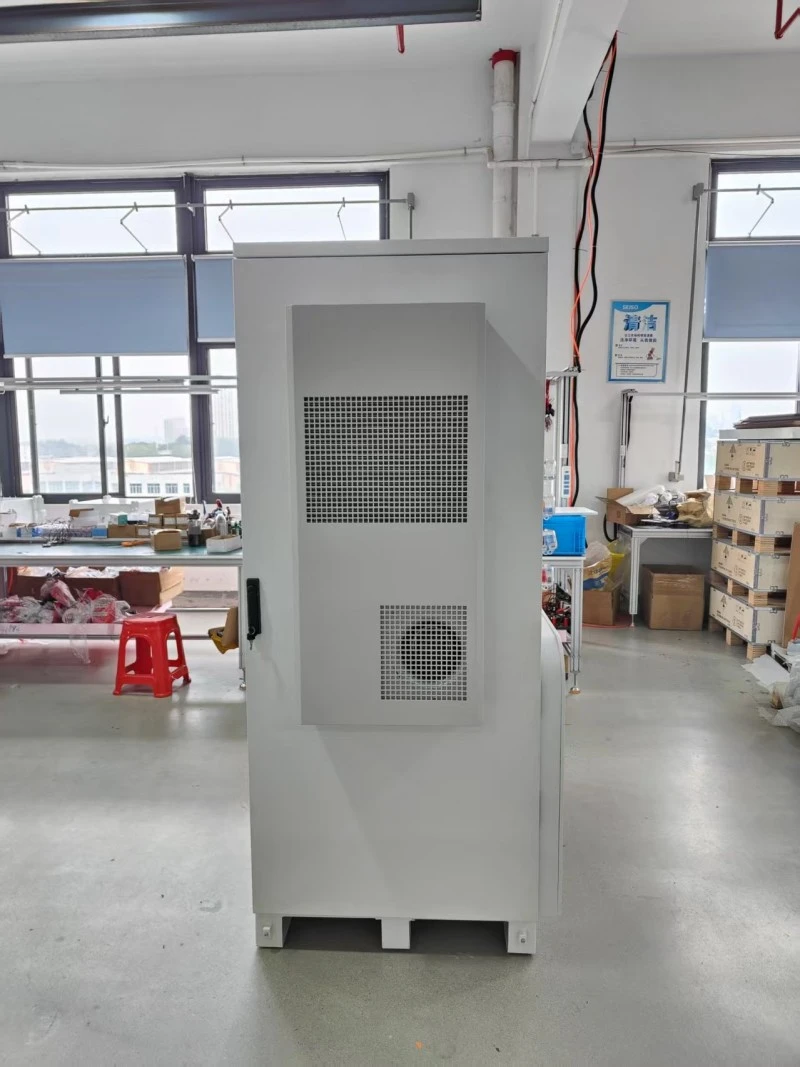

Armoire de protection extérieure ; les modules internes, le flux d'air et les interfaces sont confirmés pour chaque commande

4. Construction modulaire et accès aux services

Une batterie LiFePO4 montée en rack utilise des modules indépendants avec une unité de contrôle principale, ce qui rend l'inspection en usine, l'expédition fractionnée et l'accès au service plus pratiques. Un module de classe 16 kWh pèse environ 118 kg, tandis que la référence catalogue du système à six modules est d'environ 782 kg. Le chargement des racks, les voies d'accès et les modalités de levage ou de chariot élévateur doivent donc être discutés au stade de l'offre. Les procédures détaillées d'installation, de câblage et de mise en service appartiennent au manuel du produit.

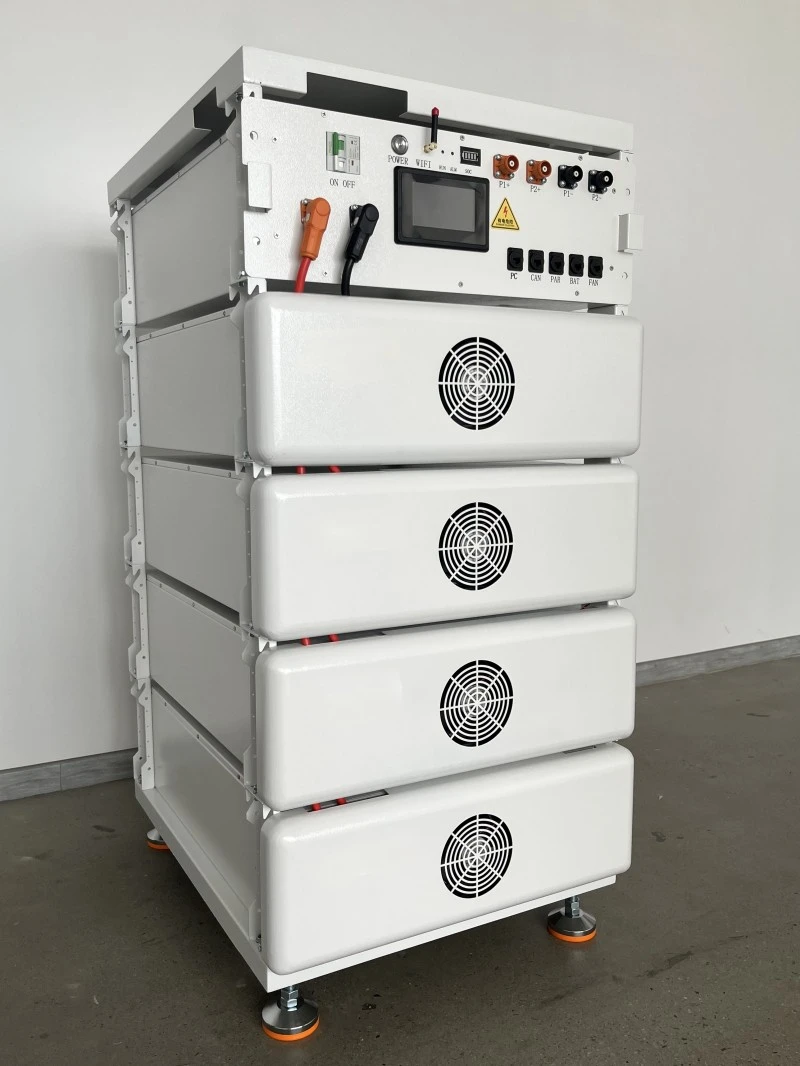

Vue rapprochée de la pile de modules et de l'unité de commande principale ; la pile photographiée est une référence de construction, et non la disposition du système à six modules

5. BMS, refroidissement du ventilateur et limites de fonctionnement

Le système de batterie au lithium haute tension utilise la gestion de la batterie pour surveiller l'état du module et échanger des données avec des équipements de niveau supérieur via CAN ou RS485. Le catalogue donne 160 A comme courant de charge/décharge recommandé et 200 A comme maximum, tout en notant que la capacité de courant est affectée par la température et le SOC. Le refroidissement par ventilateur, la plage de fonctionnement de -10°C à 55°C, les limites d'humidité et d'altitude doivent être considérés ensemble plutôt que de traiter un maximum unique comme une capacité continue dans toutes les conditions.

6. Approbation de la production, OEM/ODM et portée de la certification

HSS Energy peut confirmer les étiquettes des modules, les racks, les armoires extérieures, les paramètres d'affichage, la configuration des communications et l'emballage pour un projet défini. Avant la production par lots, les dessins, la nomenclature, le protocole et l'échantillon doivent être approuvés, l'assemblage, l'inspection des connexions, les paramètres BMS et les enregistrements de tests de vieillissement étant conservés par lot. Le certificat CE EMC fourni est le n° XK2410013017C et son modèle comprend 51,2 V 314 Ah-HV. Il faut vérifier si une version personnalisée reste dans cette portée par rapport à la configuration finale livrée.

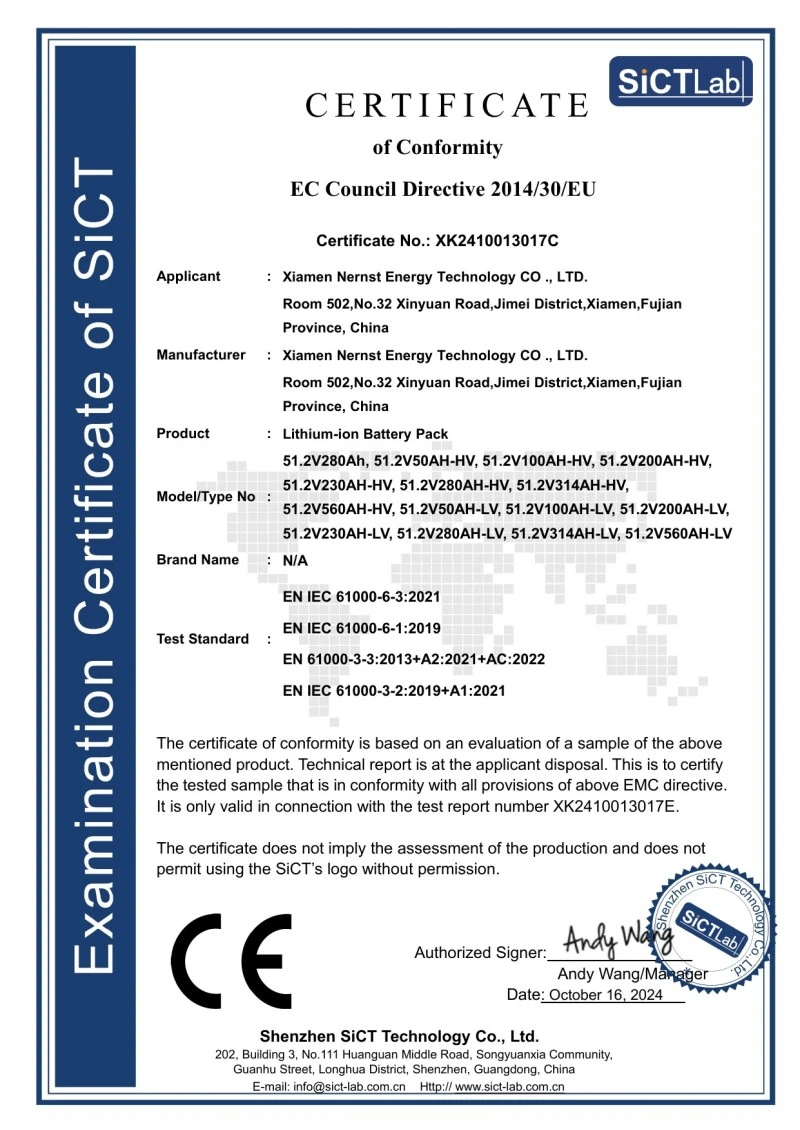

Page du certificat CE CEM ; certificat n° XK2410013017C

7. Emballage, expédition et livraison du projet

Un projet de batterie au lithium-ion de 100 kWh implique des équipements lourds à haute tension, de sorte que les modules, l'unité de commande, le rack et l'armoire peuvent nécessiter une protection, une retenue, des étiquettes de marchandises dangereuses et des plans de déchargement séparés. Pour la préparation de l'expédition, indiquez la destination, le mode de transport, les conditions de déchargement, les documents requis et si une armoire complète est nécessaire. Les détails de la caisse en bois ou de la palette, le marquage UN3480 et les papiers de transport doivent être confirmés pour le module et l'itinéraire réels au lieu d'être copiés à partir d'une photographie d'affichage.

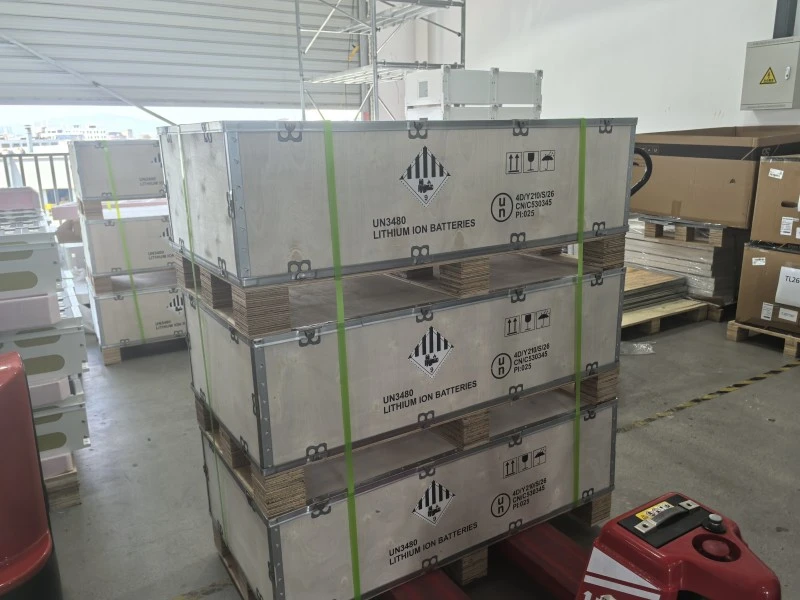

Emballage caisse en bois pour modules de batteries haute tension avec marquage UN3480

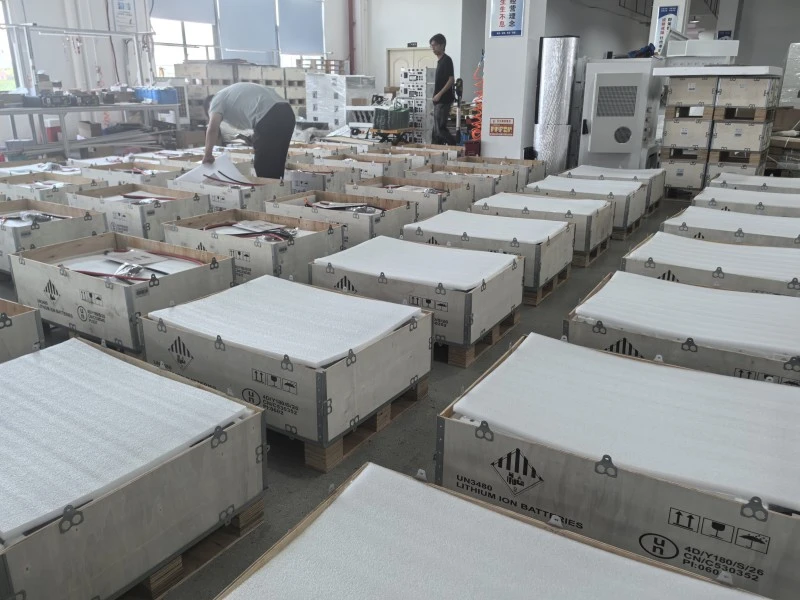

Conditionnement des lots en atelier ; les matériaux de protection, les étuis et les lots d'expédition suivent la commande

Foire aux questions

1. Pourquoi le produit est-il appelé 100 kWh alors que six modules de classe 16 kWh ne correspondent pas exactement à 100 kWh ?

La figure est une description courante d’une classe de capacité. Chaque module de référence est évalué à 16,08 kWh, donc six calculent environ 96,48 kWh ; le tableau système du catalogue indique 96,46 kWh. Le devis et le contrat doivent indiquer l’énergie nominale réelle.

2. Dix modules de 10 kWh, six modules de 16 kWh et quatre modules de 24 kWh peuvent-ils être échangés directement ?

La tension du système, la plage de fonctionnement, les dimensions, le poids, le rack, le contrôleur principal et la compatibilité des équipements peuvent tous changer. Un nouvel examen de la configuration du système est requis.

3. Le système peut-il être installé à l’extérieur ?

Une armoire extérieure IP55 en option est disponible. L'évaluation de l'enceinte ne constitue qu'une partie de la conception du site ; la température, le refroidissement, les fondations, l'entrée des câbles, l'espace de service et les exigences locales doivent encore être confirmés.

4. Un port CAN ou RS485 signifie-t-il que la batterie peut se connecter à chaque PCS ou onduleur ?

Non. Un connecteur correspondant ne garantit pas la correspondance des définitions de protocole, d’adressage ou de données. Fournissez le modèle d'équipement, la version du protocole et la définition des broches avant de commander.

5. Le certificat CE couvre-t-il automatiquement chaque modification OEM ?

Pas nécessairement. La portée du certificat fourni inclut 51,2 V 314 Ah-HV, mais les modifications apportées à l'armoire, structurelles, électriques ou autres doivent être vérifiées par rapport à la configuration finale et à la portée du certificat.

Liste de contrôle du devis :Lors de l'évaluation de la batterie de stockage d'énergie de 100 kWh, partagez l'énergie cible, la disposition des modules préférée, le modèle de PCS ou d'onduleur, les charges principales, l'environnement d'installation, les exigences du rack intérieur ou de l'armoire IP55, le protocole, la quantité, la destination, les documents de certification requis et l'objectif de livraison. HSS Energy examinera ces points avant d'émettre la configuration et la proposition commerciale.
