Batterie de stockage d'énergie de 265 kWh

HSS Energy fournit la batterie de stockage d'énergie de 265 kWh aux intégrateurs de systèmes, aux entrepreneurs EPC, aux distributeurs et aux acheteurs industriels qui ont besoin d'une armoire de batterie haute tension adaptée plutôt que d'un groupe de modules lâches. La chaîne de onze modules, l'unité de contrôle de batterie, la protection CC, le refroidissement, la communication et l'interface PCS sont vérifiés comme un système complet. Les acheteurs peuvent soumettre un schéma unifilaire, un profil de charge et une liste d'équipements pour examen de la configuration, étiquetage personnalisé, planification de la livraison et un devis formel.

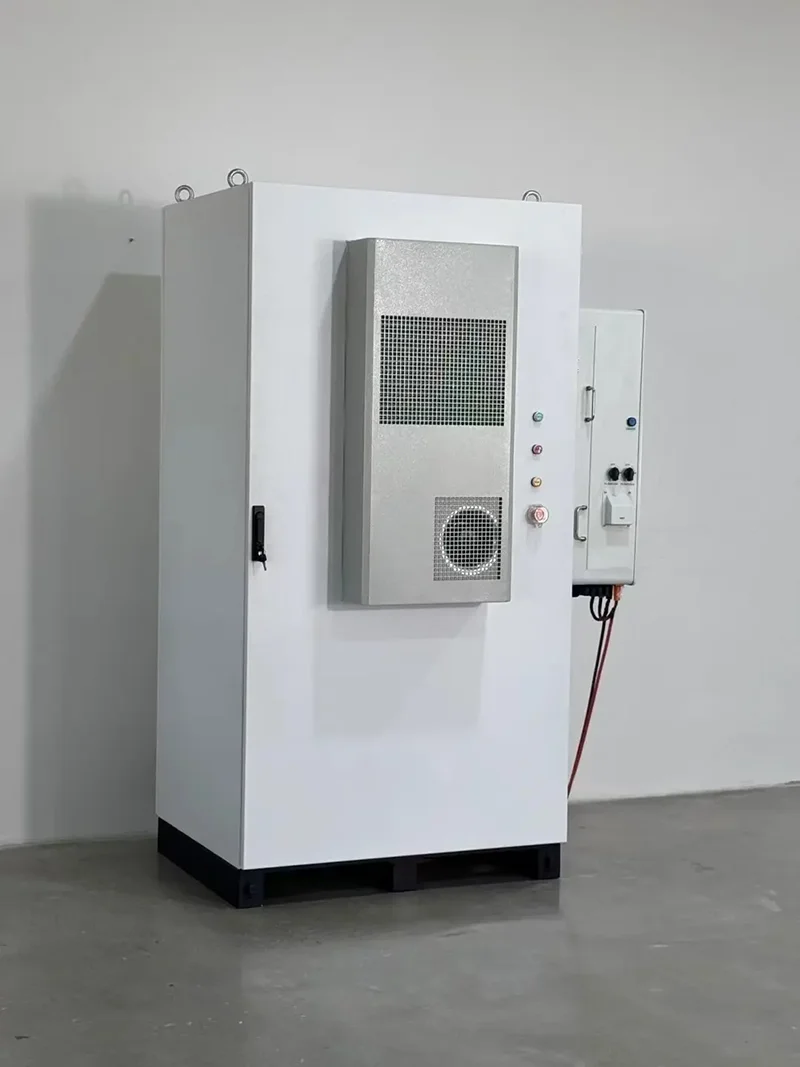

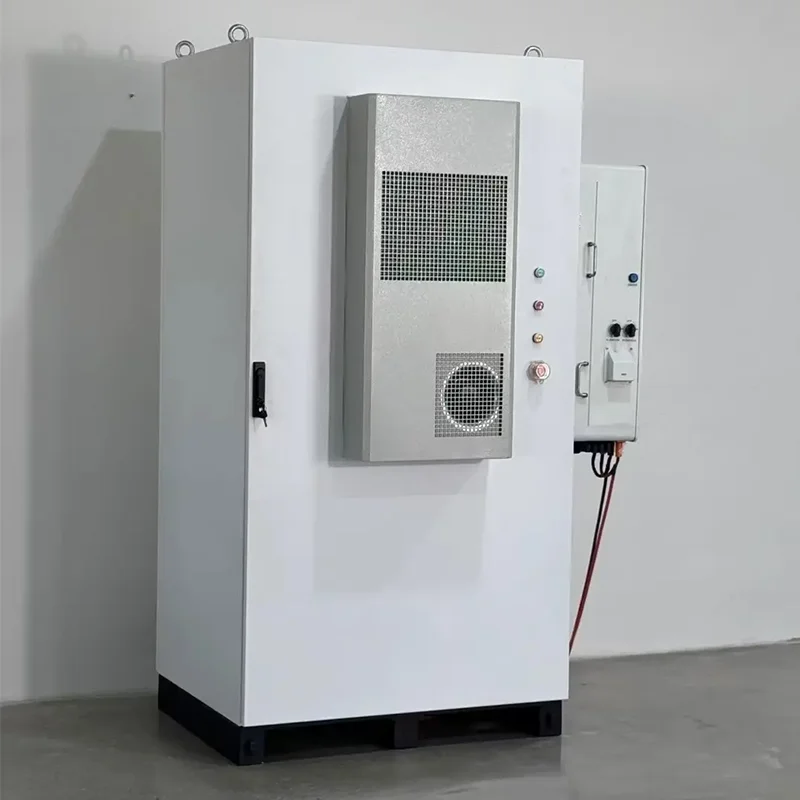

Armoire finie photographiée sur le site de production. Le boîtier du projet est généralement fourni dans une configuration IP55 ; la fiche technique de base répertorie IP54.

Données techniques de base

1. Onze modules de 76,8 V forment la chaîne haute tension

L'architecture de batterie au lithium empilable haute tension utilise onze modules 76,8 V 314 Ah en série, avec un BCU supervisant la chaîne complète. Cela donne une tension nominale de 844,8 V et une plage de fonctionnement catalogue de 765,6 à 950,4 V. Pour chaque projet de batterie de stockage d'énergie de 265 kWh, les adresses de série, la séquence de précharge, les seuils de protection et les interfaces de câbles sont enregistrés dans le dossier technique approuvé. Le format empilable prend en charge un accès organisé aux services, mais cela ne signifie pas que des modules peuvent être ajoutés ou supprimés sans revérifier la fenêtre de tension PCS et les paramètres BMS.

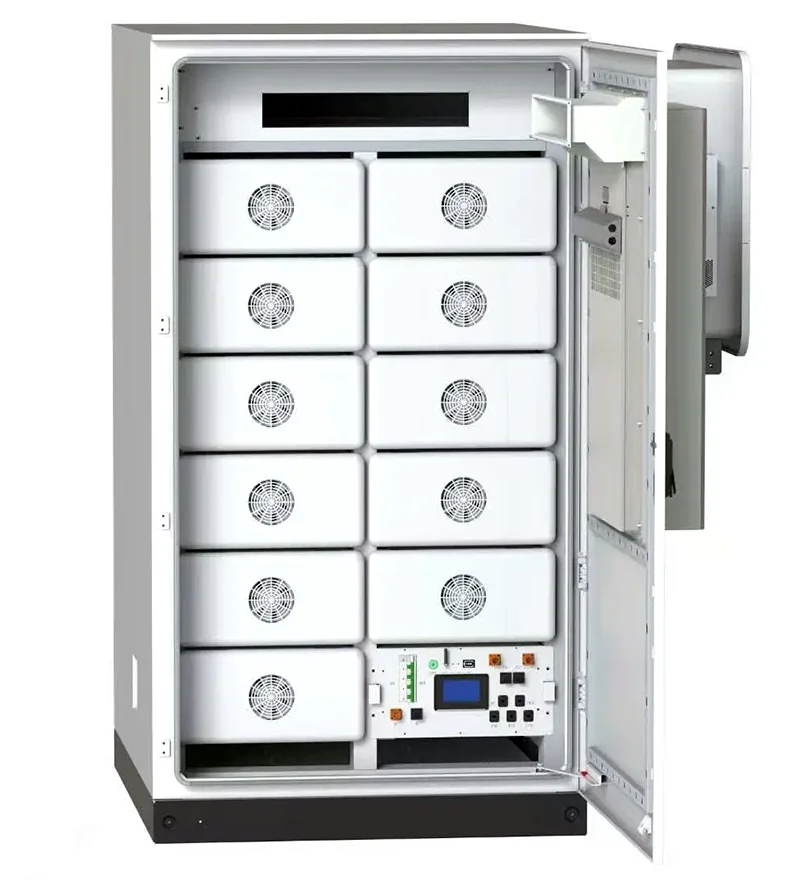

Vue de l'armoire ouverte montrant la disposition de onze modules et l'unité de contrôle de la batterie.

2. Applications commerciales solaires et de gestion de charge

La batterie de stockage d'énergie solaire HV est destinée à l'autoconsommation photovoltaïque commerciale, au décalage de la durée d'utilisation, à l'écrêtage des pointes et à la sauvegarde de charges sélectionnées. Il peut également être envisagé pour les projets de micro-réseaux et de gestion de l’énergie industrielle une fois la stratégie de contrôle du site définie. Une batterie solaire de 265 kWh doit être dimensionnée à partir des données réelles de charge et de production : l'énergie stockée à elle seule ne détermine pas la puissance du PCS, la durée de sauvegarde ou le retour financier. HSS Energy demande donc des courbes de charge, des heures de fonctionnement et la limite de secours requise avant de confirmer une proposition.

3. Correspondance des onduleurs, y compris un exemple Solis de 125 kW

Cette batterie de stockage commerciale haute tension peut être évaluée avec les équipements Deye, Solis, Afore, Growatt, FOX ESS et Megarevo. La fiche technique présente également ces marques comme familles compatibles, mais la connexion réelle dépend du modèle exact de PCS ou d'onduleur et de la version du protocole. Pour un onduleur Solis de 125 kW, HSS Energy vérifie la plage de la batterie CC par rapport à 765,6-950,4 V, confirme le courant de batterie autorisé, examine la communication CAN ou RS485 et effectue un test de protocole avant la production. La compatibilité au niveau de la marque n’est pas considérée comme une approbation pour chaque modèle.

4. Protection des armoires et conception thermique

Le système de stockage d'énergie commercial et industriel utilise une armoire intégrée avec climatisation et refroidissement par ventilateur. La fiche technique fournie spécifie IP54, tandis que les livraisons du projet peuvent utiliser un boîtier extérieur IP55 lorsque cette exigence est écrite dans la commande confirmée. Cette distinction est importante car les joints de porte, les entrées de câbles, les chemins de ventilation et les équipements de refroidissement externes affectent tous le niveau de protection final. L'emplacement du site, les dégagements pour l'entretien, la température ambiante, l'exposition à la poussière et à la pluie doivent être examinés avant la publication du dessin de l'armoire.

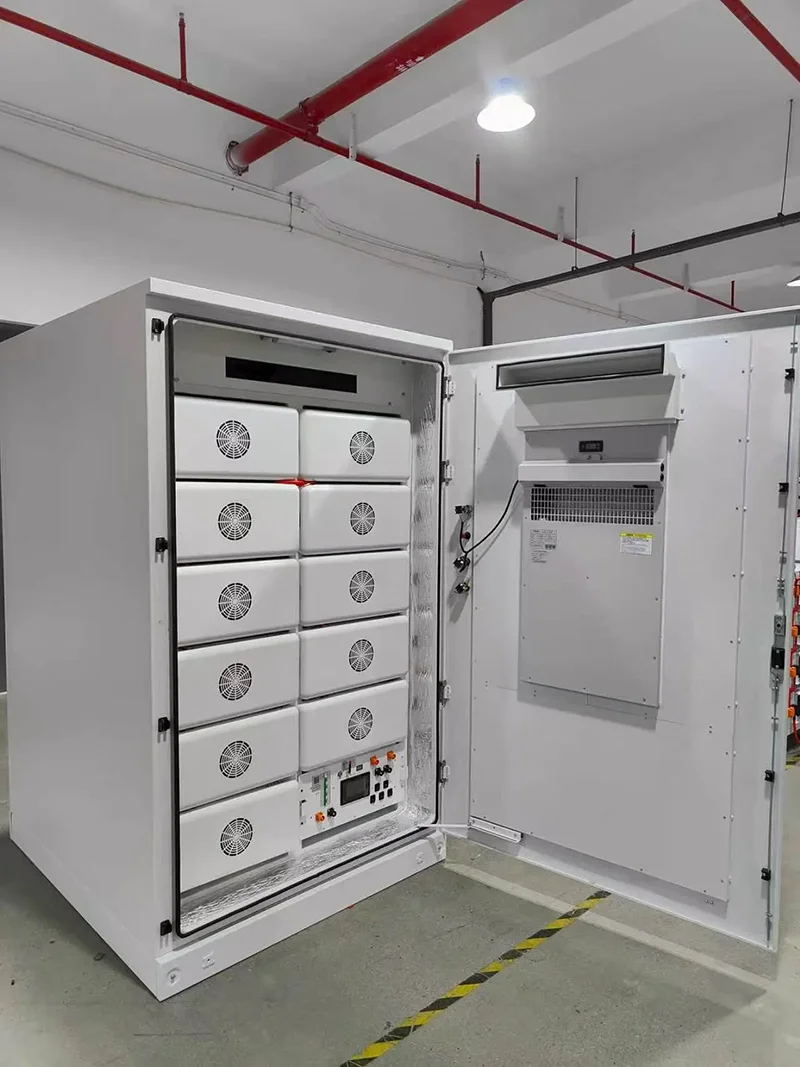

Vue intérieure du site de production montrant la disposition des modules, la zone du contrôleur, l'étanchéité des portes et l'équipement de refroidissement de l'armoire.

5. Communication BMS et surveillance Wi-Fi

Le BCU communique via CAN et RS485 et collecte les informations de fonctionnement des unités BMS du module. La fiche technique présente également un dispositif de surveillance Wi-Fi intégré développé avec le fournisseur de BMS UDAN, avec des options d'affichage en chinois et en anglais. La disponibilité de la surveillance, l'accès aux applications, les champs de données et la méthode réseau sont confirmés pour la configuration commandée. Un port physique CAN ou RS485 ne prouve pas en soi la compatibilité avec le PCS sélectionné, les fichiers de communication et les conditions de test restent donc partie intégrante de l'examen de pré-production.

6. Production, OEM/ODM et contrôle qualité

Un système de stockage par batterie Ess de 265 kWh n'est mis en production qu'après confirmation du dessin du système, de la quantité de modules, de la configuration du BCU, de la disposition de refroidissement, du protocole, des étiquettes et des documents de livraison. HSS Energy prend en charge la personnalisation des armoires, du marquage et des documents de projet pour les commandes OEM et ODM qualifiées. L'entreprise a été créée en 2023 et ses partenaires ont plus de dix ans d'expérience dans l'industrie des batteries au lithium. Plusieurs bases de production en Chine couvrent environ 12 000 m², avec un assemblage automatisé, un soudage au laser, des tests de vieillissement et une inspection sortante utilisés dans tous les projets de batteries. Les revendications du catalogue telles que la durée de vie et la certification restent liées à leur configuration et à leurs conditions indiquées.

7. Emballage, expédition et remise après-vente

La fiche technique donne un poids approximatif du système de 2 312 kg pour l'armoire à onze modules, donc l'équipement de déchargement, le chargement au sol, la voie d'accès et le placement final doivent être vérifiés avant l'expédition. L'emballage et l'étiquetage sont préparés pour l'itinéraire convenu, la destination et la liste des documents de transport. HSS Energy fournit le manuel et les dossiers techniques du projet correspondant à la commande. Les procédures de câblage, de mise en service, d'alarmes et de maintenance sont conservées dans le manuel d'utilisation plutôt que développées sur la page du produit. La communication après-vente commence par le numéro de série, les informations sur le site et une description claire de l'état de fonctionnement.

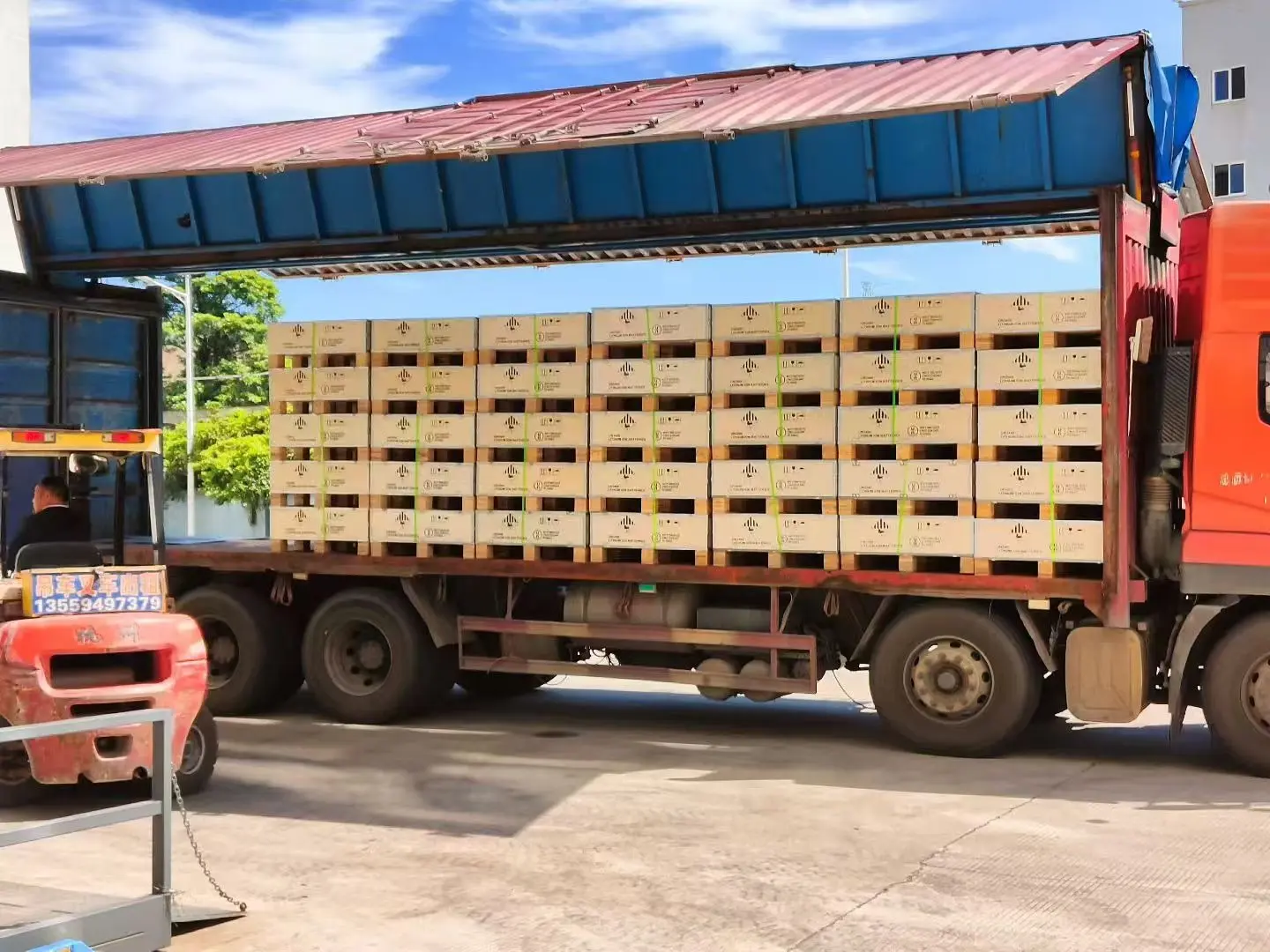

Produits de batterie au lithium palettisés préparés pour l'expédition ; L'emballage final et les marques de transport suivent la destination et l'itinéraire approuvé.

FAQ

1. Comment est calculée la capacité de 265 kWh ?

Chaque module est évalué à 76,8 V 314 Ah, soit environ 24,12 kWh. Onze modules en série conservent une capacité de 314 Ah et produisent une tension nominale de 844,8 V, donnant une énergie nominale de 265,27 kWh.

2. L'armoire est-elle IP54 ou IP55 ?

La fiche technique fournie répertorie IP54. Un boîtier de projet IP55 peut être fourni lorsque la conception de l'armoire et les exigences de protection sont confirmées dans le devis et les spécifications techniques.

3. Le système peut-il fonctionner avec un onduleur Solis de 125 kW ?

Il peut être évalué pour cette application, mais le modèle Solis exact doit être fourni. La plage de tension CC, le courant de la batterie, le protocole de communication et la logique de contrôle sont vérifiés avant que la compatibilité ne soit confirmée.

4. Deye, Growatt, FOX ESS et Megarevo sont-ils également pris en charge ?

Ces marques sont répertoriées ou identifiées comme familles potentiellement compatibles. L'approbation finale reste spécifique au modèle et au protocole.

5. La surveillance Wi-Fi est-elle standard ?

La surveillance Wi-Fi est présentée dans la fiche technique fournie. Confirmez le matériel de surveillance, l'accès aux applications et la méthode réseau dans la configuration de la commande.

6. Que faut-il fournir pour un devis ?

Veuillez envoyer la puissance PCS cible, le modèle exact de l'onduleur, le profil de charge, la capacité solaire, l'environnement du site, l'indice IP requis, la quantité, la destination, les besoins en matière de documents de conformité et le calendrier de livraison.

Demande de projet :Pour un devis de batterie de stockage d'énergie de 265 kWh, envoyez la marque du PCS ou de l'onduleur et le modèle exact, la puissance cible, le profil de charge, les conditions du site, le niveau de protection préféré de l'armoire, les exigences de communication, la quantité et la destination. HSS Energy vérifiera la fenêtre de tension des onze modules, la configuration du BCU et du protocole, la configuration du refroidissement, les documents de livraison et la proposition commerciale.
