Batterie de stockage d'énergie de 215 kWh

HSS Energy prépare la batterie de stockage d'énergie chinoise de 215 kWh pour les intégrateurs, installateurs, distributeurs et acheteurs d'ingénierie de stockage d'énergie qui ont besoin d'un ensemble de batteries haute tension avec des limites techniques claires. Il ne s'agit pas simplement de quinze modules placés dans une armoire : la tension série, la logique maître BMS, la protection CC, la communication, le câblage, la conception thermique et l'adaptation du PCS ou de l'onduleur doivent être examinés comme un seul système. Les acheteurs peuvent envoyer un schéma unifilaire, un modèle d'équipement et un profil de charge pour recevoir une révision de la configuration et un devis formel.

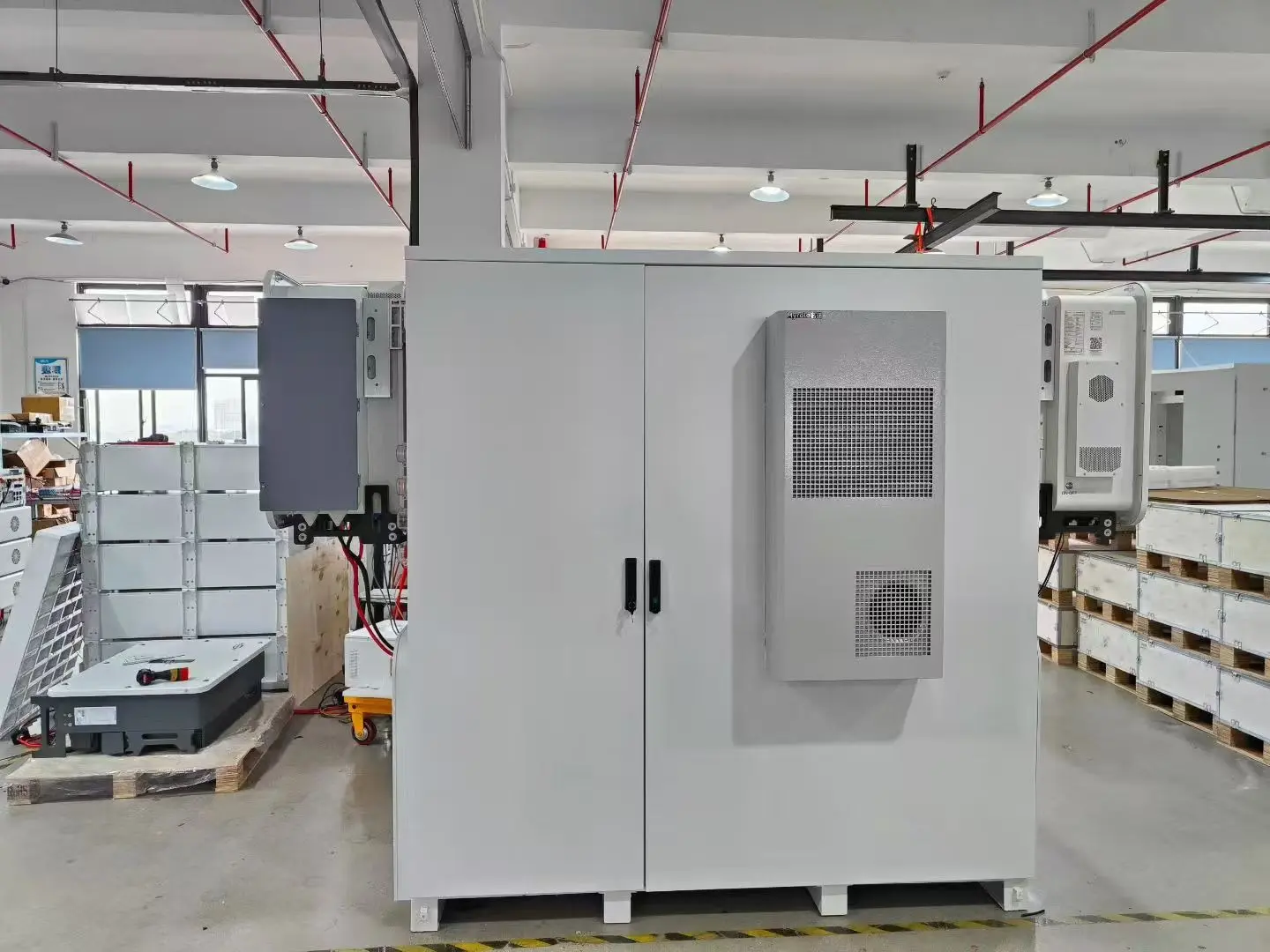

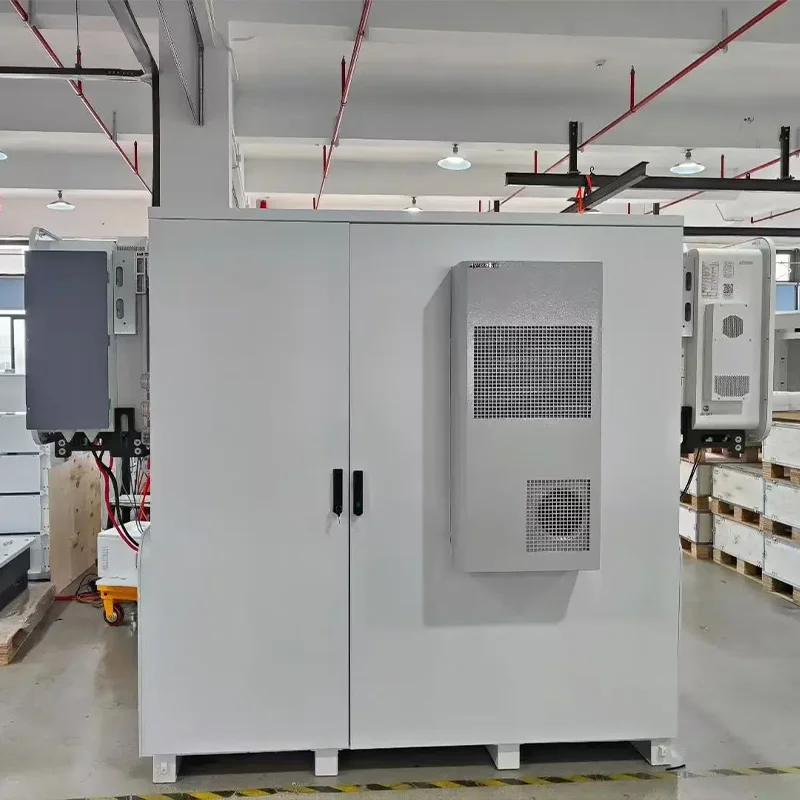

Armoire IP55 photographiée en atelier. Les interfaces finales, la gestion thermique et l'aménagement du site sont confirmés pour le projet.

Données techniques de base

1. Une architecture de la série 15 commence par la fenêtre de tension CC

Ce système de stockage d'énergie par batterie de 215 kWh connecte quinze unités de batterie en série. La capacité reste de 280 Ah tandis que la tension augmente avec le nombre de séries, produisant une plage de fonctionnement calculée de 696 à 864 V. La sélection doit commencer par l'entrée CC maximale du PCS ou de l'onduleur, la fenêtre de tension de la batterie, les limites de courant de charge et de décharge, la séquence de précharge et la coordination de la protection. Pour chaque projet de batterie de stockage d'énergie de 215 kWh, HSS Energy enregistre la disposition en série, les adresses des appareils, la définition de l'interface et les limites de fonctionnement autorisées dans les spécifications techniques approuvées plutôt que de sélectionner l'équipement uniquement sur l'étiquette de capacité.

2. Assortir le PCS ou l'onduleur

Un système de stockage d'énergie à haute tension ne se limite pas à la tension nominale. Le protocole CAN ou RS485, la version de trame, les règles d'adresse, la liaison d'alarme et la logique de contrôle de puissance doivent également être conformes. HSS Energy peut examiner des modèles spécifiques de Deye, Solis, Afore, Growatt, FOX ESS et Megarevo. La compatibilité est confirmée par le modèle exact et la version du protocole ; cela n’est pas supposé pour tous les produits portant le même nom de marque.

3. Disposition de l'armoire IP55 et de la batterie modulaire

L'armoire de stockage d'énergie LiFePO4 rassemble les quinze modules, le contrôleur principal, la protection CC, les connexions de bus et les accessoires associés dans un seul boîtier. L'armoire extérieure est classée IP55, tandis que l'unité de batterie individuelle du catalogue est classée IP20 ; ces deux notations ne doivent pas être considérées comme interchangeables. Les entrées de câbles, les équipements de ventilation ou de contrôle de la température, les dégagements pour la maintenance et les fondations du site sont vérifiés par rapport à la température ambiante, à la poussière, à l'exposition à la pluie et aux exigences locales d'installation.

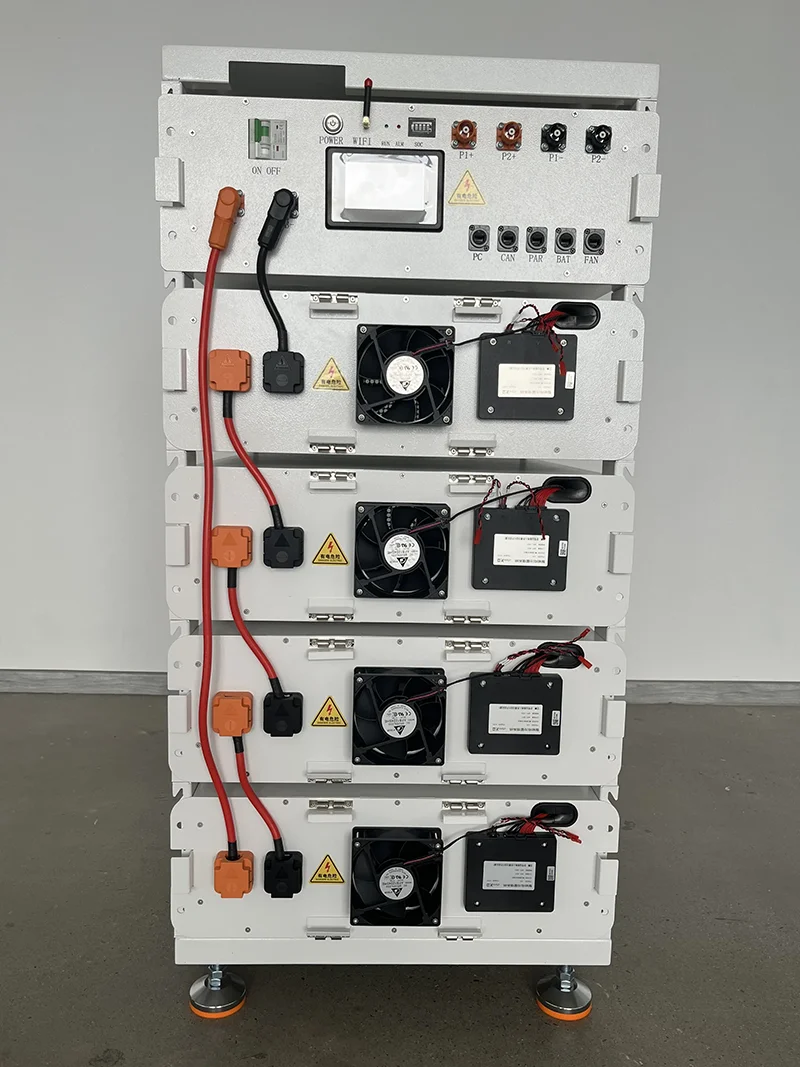

Modules haute tension et connexion du contrôleur illustrés sur une photographie d'atelier. L'ensemble complet de 215 kWh utilise quinze unités 51,2 V 280 Ah.

4. Scénarios d'exploitation commerciale

Un système de stockage par batterie commercial peut prendre en charge l'autoconsommation solaire, le décalage de l'heure d'utilisation, l'écrêtage des pointes, la sauvegarde de charges sélectionnées et les projets de micro-réseaux. Le résultat d'exploitation utile dépend du profil de charge, de l'énergie utilisable, de la puissance PCS, de la production solaire et de la stratégie de régulation. Pour obtenir un devis significatif, les acheteurs doivent fournir des données de consommation récentes, les charges critiques et le problème que le système est censé résoudre. Le fonctionnement connecté au réseau, le transfert hors réseau ou la coordination des générateurs doivent également être examinés par l'intégrateur du système par rapport au système local de protection et de distribution.

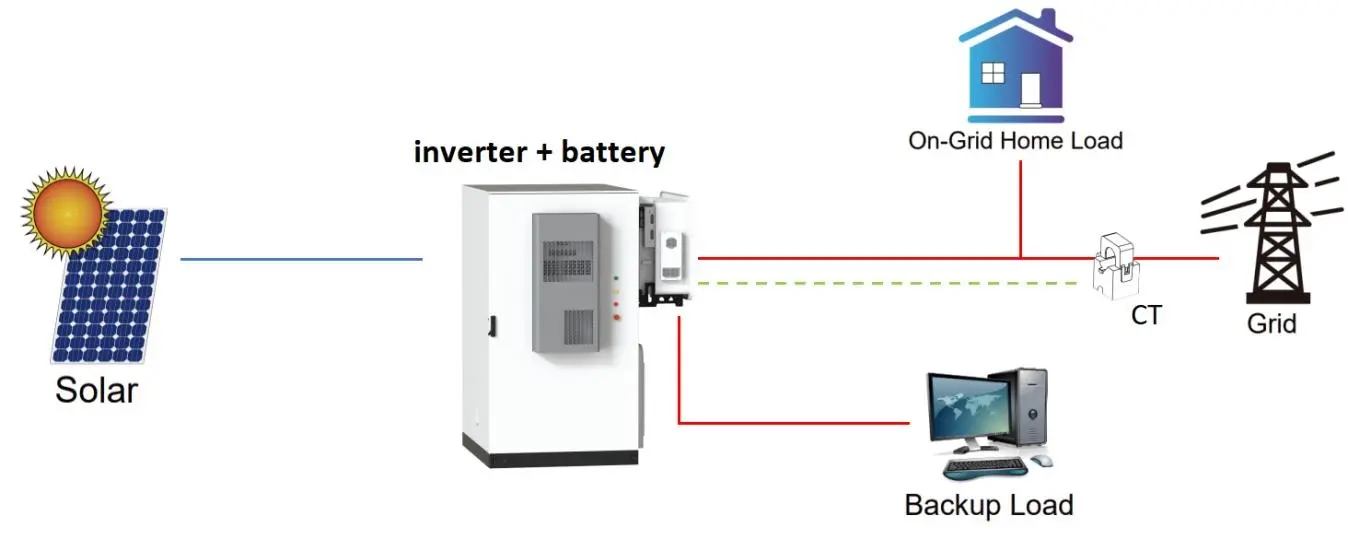

Exemple de base de flux d’énergie. L'icône de chargement à domicile est illustrative ; Les PCS commerciaux, EMS, CT, les points de grille et le câblage de charge doivent suivre le dessin du projet.

5. BMS, limites de communication et de fonctionnement

Les unités de batterie fournissent des interfaces CAN, RS485 et RS232, et le contrôleur maître consolide l'état du module pour l'équipement de niveau supérieur. Un connecteur correspondant ne prouve pas la compatibilité du protocole, de sorte que le modèle d'équipement, le fichier de protocole et la méthode de test de communication sont confirmés avant la production. Le catalogue répertorie le courant recommandé de 140 A et le courant maximum de 200 A, tout en notant également l'influence de la température et du SOC. L'alimentation continue du système est donc définie en même temps que la gestion thermique de l'armoire, le câblage, les dispositifs de protection et les limites PCS.

6. Personnalisation, contrôle de la production et preuves de conformité

Un système de stockage d'énergie par batterie BESS passe normalement par l'examen des dessins, la confirmation de la nomenclature, la disposition de l'armoire, la correspondance des protocoles, l'approbation des étiquettes et la vérification du premier article avant la production par lots. HSS Energy a été créée en 2023 et ses partenaires apportent plus de dix ans d'expérience dans l'industrie des batteries au lithium. Plusieurs bases de production en Chine couvrent environ 12 000 m² au total, avec soudage au laser, assemblage automatisé, tests de vieillissement et inspection sortante prenant en charge les projets par lots et OEM ou ODM. Le package d'évaluation fourni pour cette page comprend un certificat de conformité CE EMC, un certificat de conformité RoHS et un rapport de test CEI 62619. La portée du document et son applicabilité finale sont vérifiées par rapport à la configuration commandée.

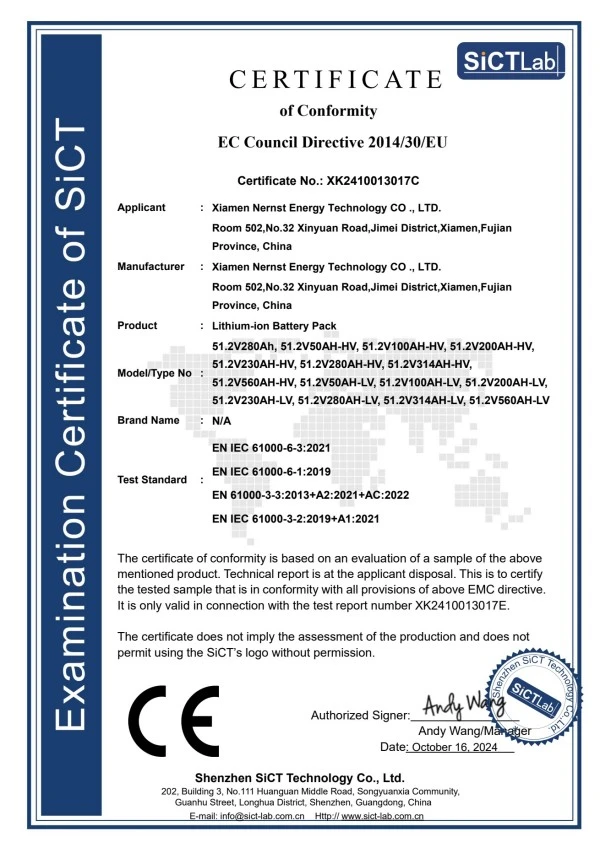

Certificat de conformité CE EMC fourni pour l'examen de la famille de produits.

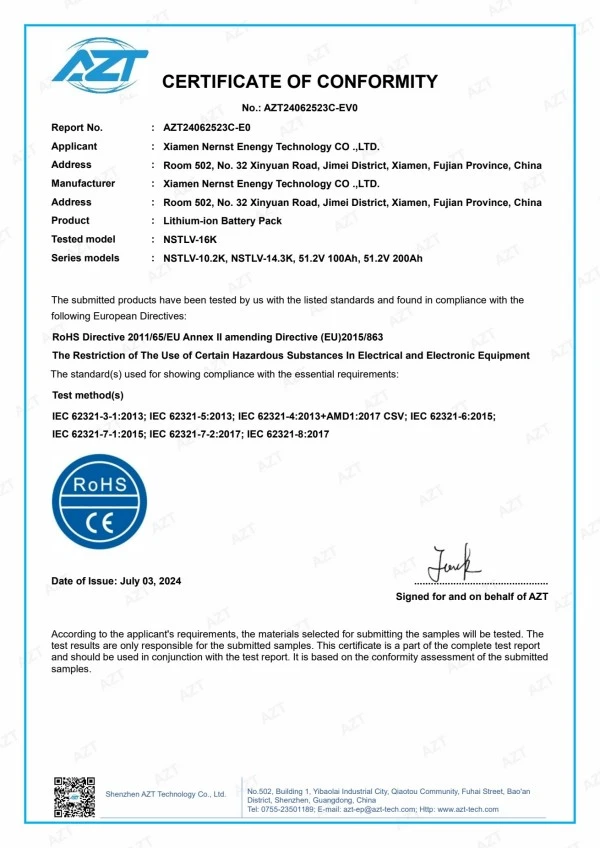

Certificat de conformité RoHS fourni pour l'examen de la conformité.

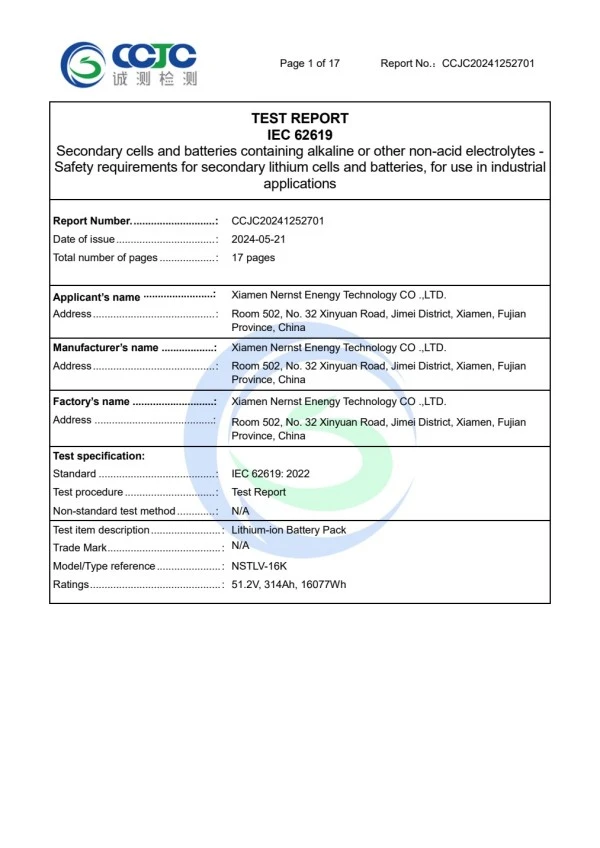

Page du rapport de test CEI 62619:2022 fournie comme documentation de test de sécurité.

7. Emballage, livraison et remise après-vente

Les quinze unités de batterie ont un poids net combiné approximatif de 1 533 kg avant l'inclusion de l'armoire, du contrôleur, des câbles et des accessoires. L'équipement de déchargement, la répartition du transport, l'itinéraire d'accès et le placement final doivent donc être convenus avant l'expédition. L'emballage est préparé pour l'itinéraire maritime ou routier confirmé, la destination, les étiquettes et la liste des documents. Après livraison, HSS Energy fournit le manuel et les dossiers techniques qui correspondent à la configuration commandée. Les procédures détaillées de câblage, de mise en service, de gestion des alarmes et de maintenance restent dans le manuel d'utilisation afin que la page produit en ligne reste pratique et facile à lire.

FAQ

1. Pourquoi le système s’appelle-t-il 215 kWh ?

Quinze unités 51,2 V 280 Ah produisent une énergie nominale calculée de 215,04 kWh, le produit est donc présenté dans la classe de capacité de 215 kWh.

2. Peut-il se connecter directement à n’importe quel onduleur Deye, Solis ou Growatt ?

Non. Le nom de la marque ne suffit pas. Veuillez fournir le modèle exact, la plage de tension CC, la limite de courant et la version du protocole afin que les deux parties puissent effectuer un examen de compatibilité.

3. L'indice IP55 s'applique-t-il à chaque module de batterie ?

IP55 fait référence à l'armoire extérieure. L'unité individuelle de 51,2 V 280 Ah est répertoriée comme IP20 dans le catalogue. Les entrées de câbles et la conception de la gestion thermique doivent également répondre aux conditions réelles du site.

4. Les quinze modules peuvent-ils passer de la série au parallèle ?

Cette page décrit un système série haute tension. Un agencement parallèle modifierait la tension, le courant, le contrôle, la protection et l'adaptation des équipements, et nécessite donc une conception distincte.

5. Quels documents de conformité sont disponibles ?

L'ensemble de révision fourni comprend des documents de conformité CE EMC et RoHS ainsi qu'un rapport de test CEI 62619. Les fichiers de transport et la portée exacte du document sont confirmés pour la configuration finale de la commande.

6. Quelles informations sont nécessaires pour un devis ?

Veuillez fournir la puissance cible, les charges principales, le modèle de PCS ou d'onduleur, le scénario de fonctionnement, l'environnement d'installation, la quantité, le pays de destination, les documents requis et la date de livraison prévue.

Demande de projet :Lors de l'achat d'une batterie de stockage d'énergie de 215 kWh, envoyez la marque et le modèle du PCS ou de l'onduleur, la puissance du système, les charges principales, l'environnement du site, les exigences de communication, la quantité, la destination et les documents requis. HSS Energy utilisera ces informations pour vérifier la fenêtre de tension de la série 15, la configuration de l'armoire, la correspondance des protocoles, l'ensemble des fichiers de livraison et le devis.
