Batterie FPV 12S 7500mAh

Intégration des avions FPV

Les spécifications de commande de la batterie FPV HSS Energy 12S 7 500 mAh sont développées autour de la cellule FPV prévue. Évaluez la plage complète de tension de fonctionnement par rapport à l'électronique de vol, et non à la série seule. Les sections ci-dessous séparent les détails sur les fonctions électriques, l'ajustement mécanique et les connexions pour l'examen de la configuration.

Spécifications électriques et limites de fonctionnement

Sortie continue et charges de pointe courtes

Pour une installation de batterie 25C FPV, utilisez la valeur nominale continue pour une demande soutenue ; la cote 50C s'applique uniquement aux pics allant jusqu'à deux secondes. L'assemblage fini doit être évalué avec le câblage et le connecteur sélectionnés sous le profil de température et de charge prévu.

La charge doit rester dans les limites de tension et de courant ci-dessus. En dessous de 0°C, utilisez uniquement une procédure de charge à basse température validée avec une protection appropriée. L’évaluation du cycle de vie nécessite des critères définis de profondeur de décharge et de capacité conservée.

Dimensions du corps et dégagement des câbles

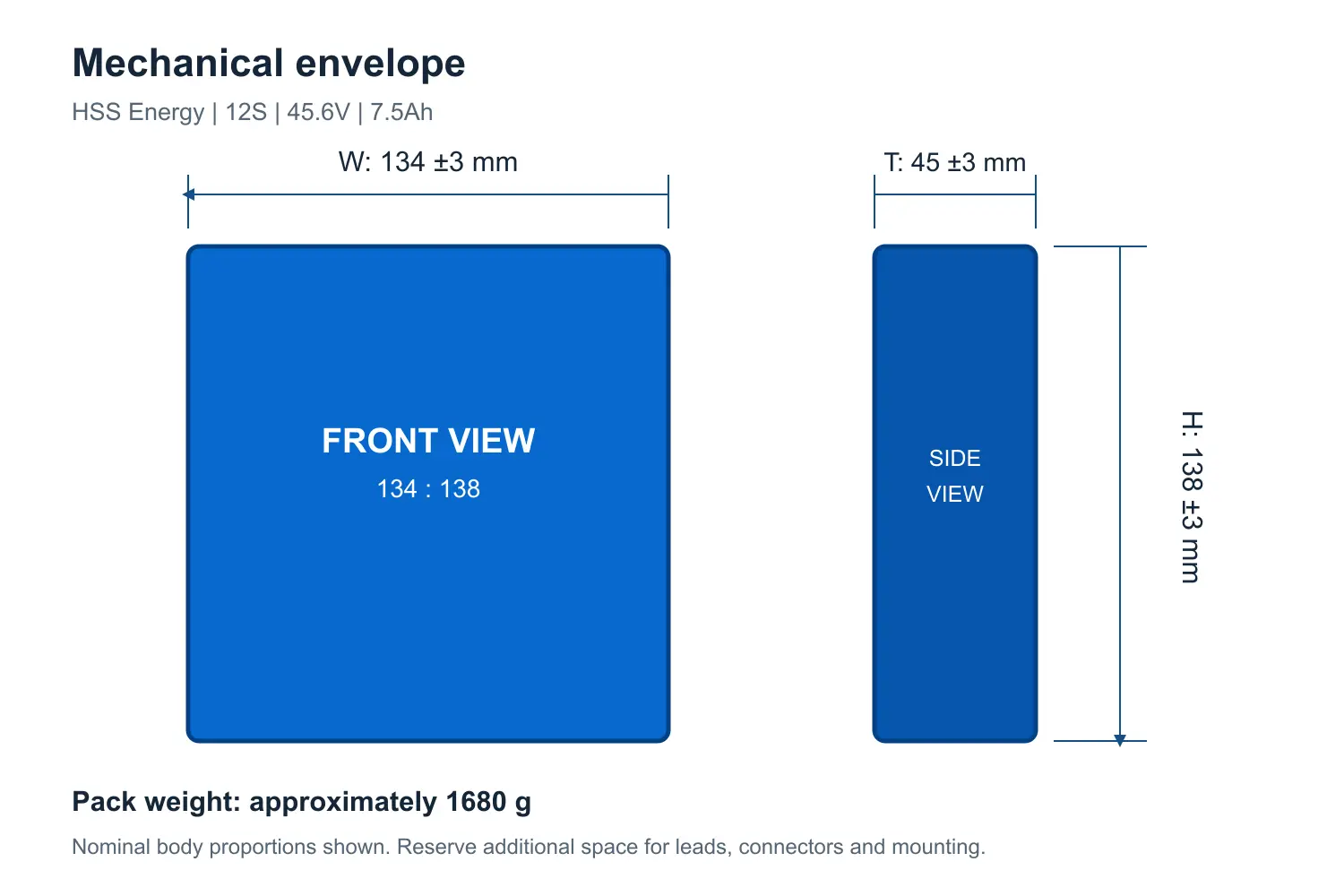

Illustration des dimensions du corps • Prévoyez un espace supplémentaire pour les câbles et le montage.

Prévoyez de l'espace autour de cette batterie FPV de 7,5 Ah pour la tolérance dimensionnelle, la courbure et le retrait des câbles. Les dimensions du corps excluent le jeu de travail nécessaire pour saisir les connecteurs. Incluez la masse du sac d'environ 1,68 kg lors de la sélection des sangles de rétention et de la vérification de l'équilibre de l'avion.

Configuration de l'interface électrique

Illustration détaillée • Les composants affichés représentent des options configurables.

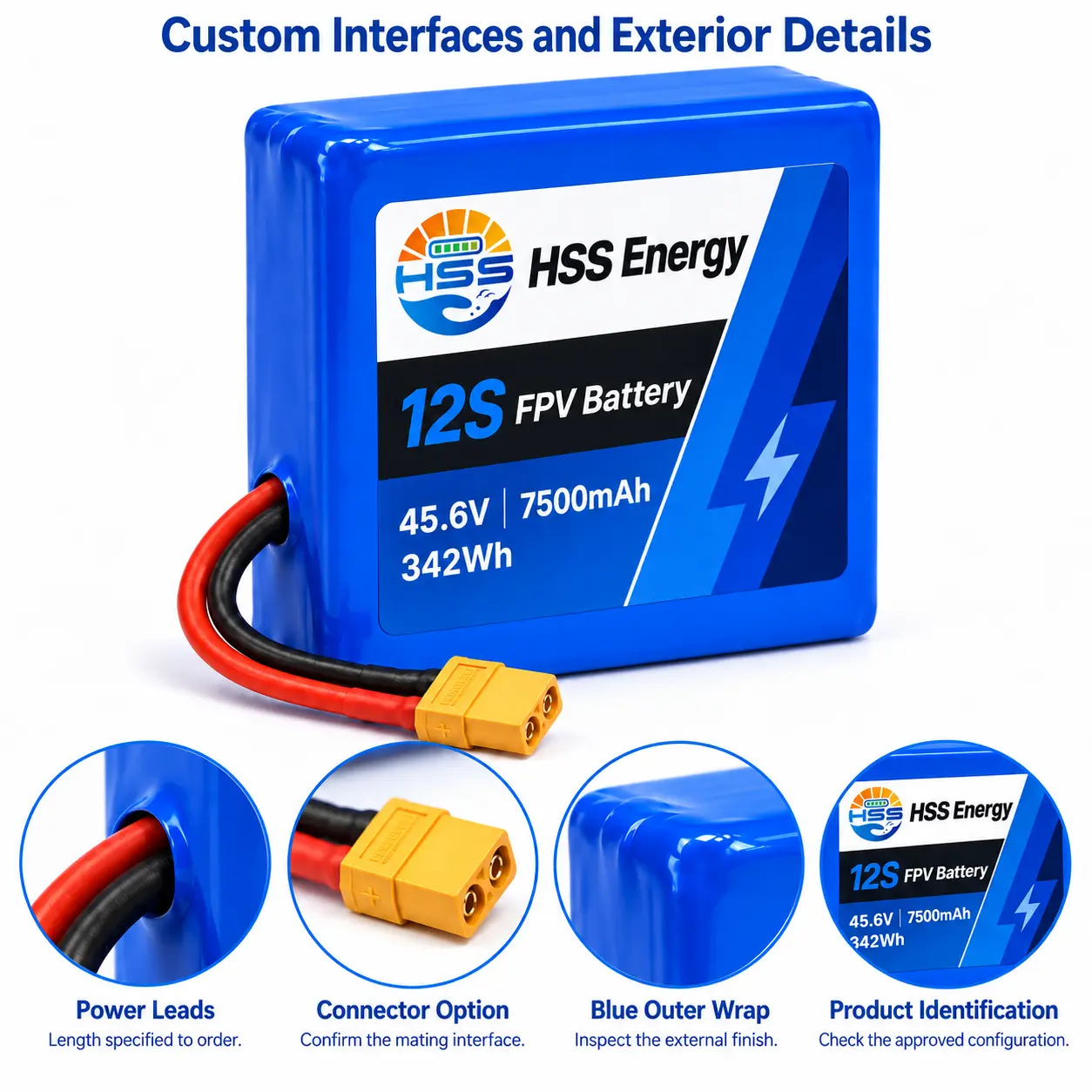

Pour cette batterie 12S 7 500 mAh, le dessin de l'interface définit la taille et la longueur du câble, le type de connecteur, la polarité et la position de sortie du câble. Spécifiez la topologie complète du faisceau d'équilibrage 12S et le brochage à côté du connecteur principal. L'entrée XH-7P dans le tableau est une option et non un schéma de câblage complet. La connexion terminée doit correspondre à l'avion et au chargeur.

Finition extérieure et inspection finale

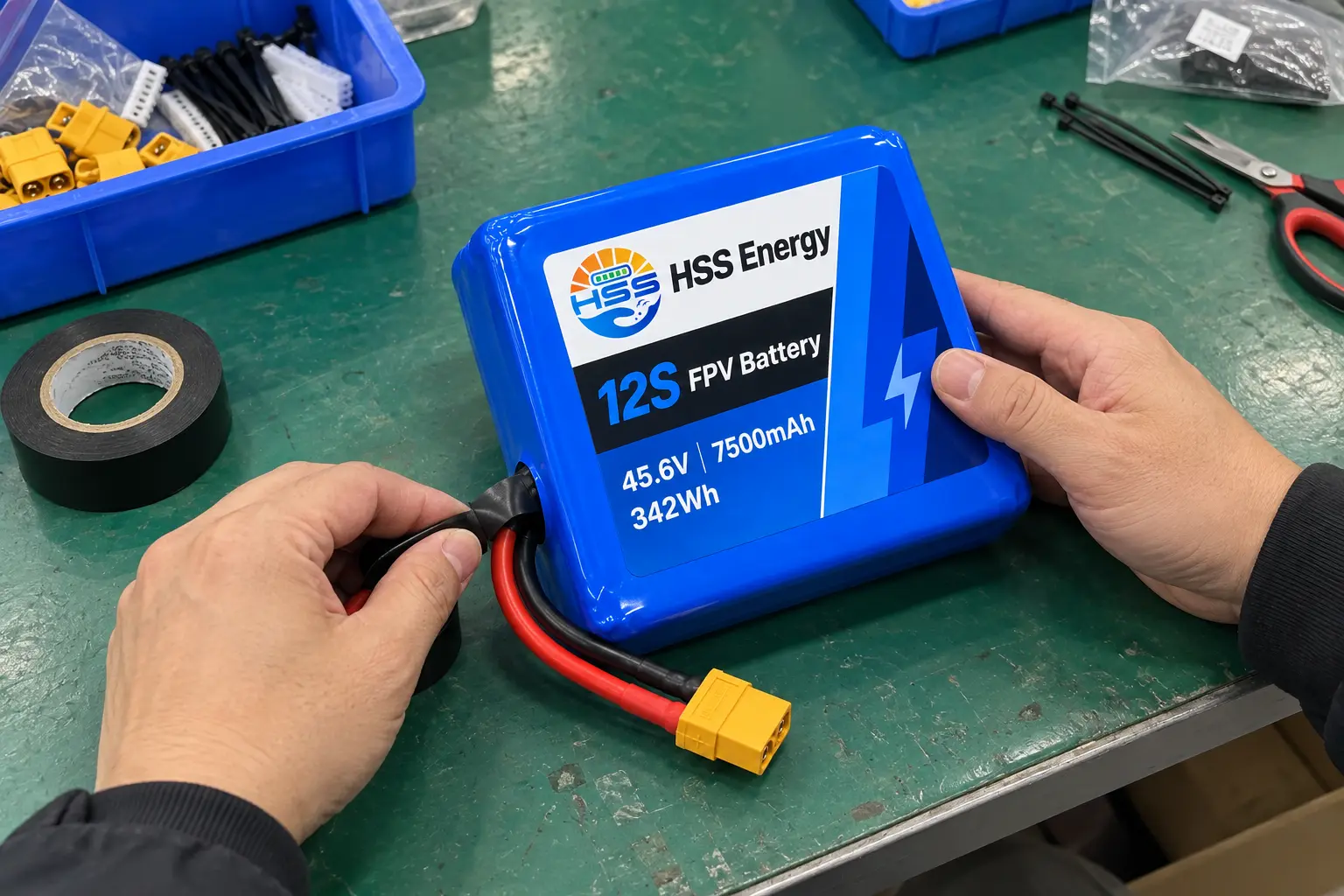

Illustration du procédé • Isolation des sorties de câbles et finition extérieure.

Pour la batterie FPV HSS Energy 12S 7 500 mAh, les contrôles de finition concernent les bords d'enroulement et l'isolation à la sortie du câble. Le pack reste pris en charge pendant que ces zones sont examinées ; les câbles ne sont pas des points de levage.

Illustration du processus • Inspection de l'extérieur du produit fini et des connecteurs.

L'inspection finale compare l'étiquette avec le modèle approuvé et vérifie les dommages sur l'emballage, les bords de l'étiquette lâches et les défauts du boîtier du connecteur. Enregistrez toute anomalie par rapport à l’unité ou au lot avant l’emballage.

Vérifications électriques et vieillissement connecté

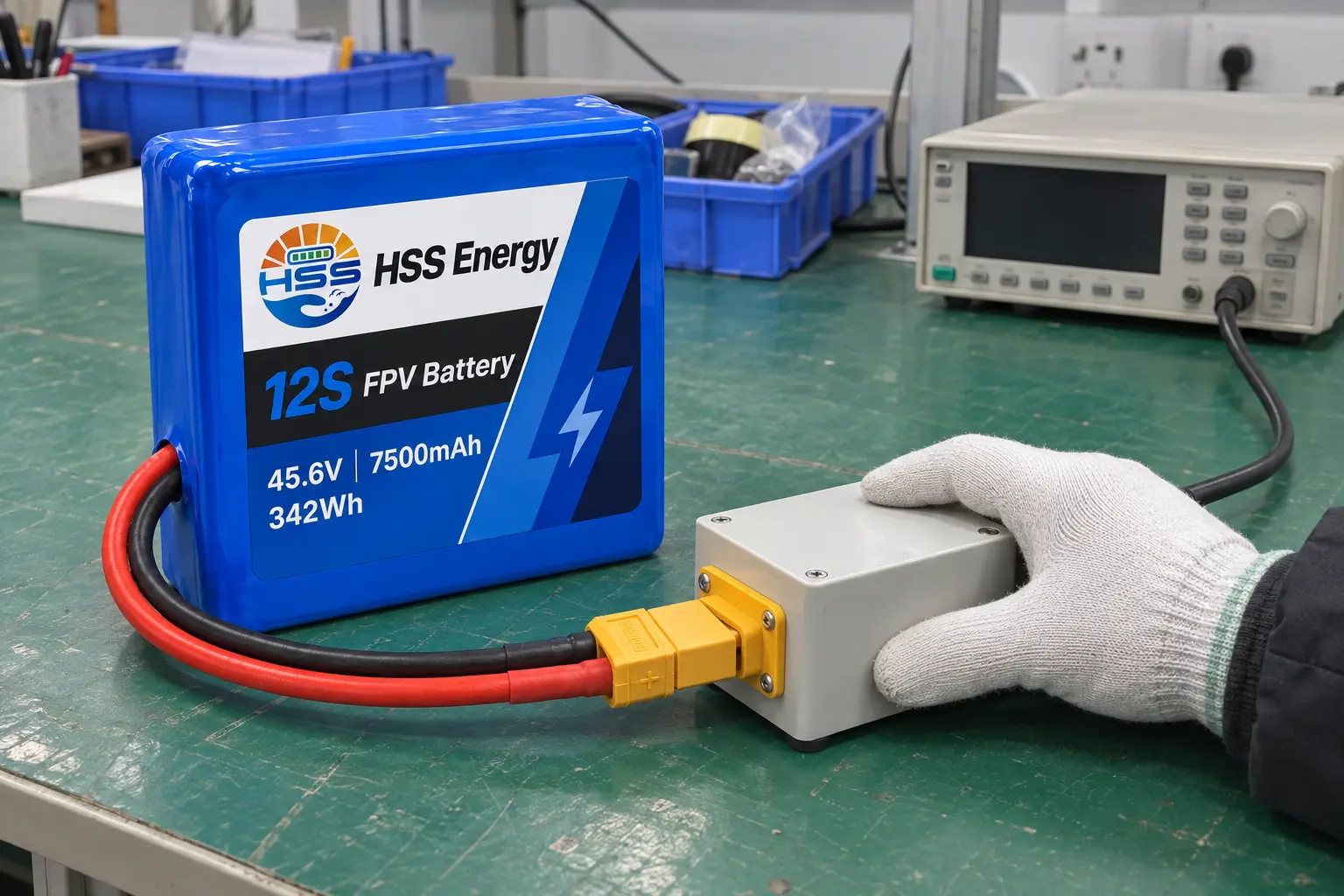

Illustration du procédé • Pack connecté à un appareil de contrôle électrique.

L'évaluation électrique de cette batterie FPV de 45,6 V commence par des vérifications de polarité et de tension sur un luminaire isolé. Les tests de capacité et de charge nécessitent des limites définies de courant, de température et d'arrêt. La connexion illustrée ne représente pas un test de décharge à courant élevé.

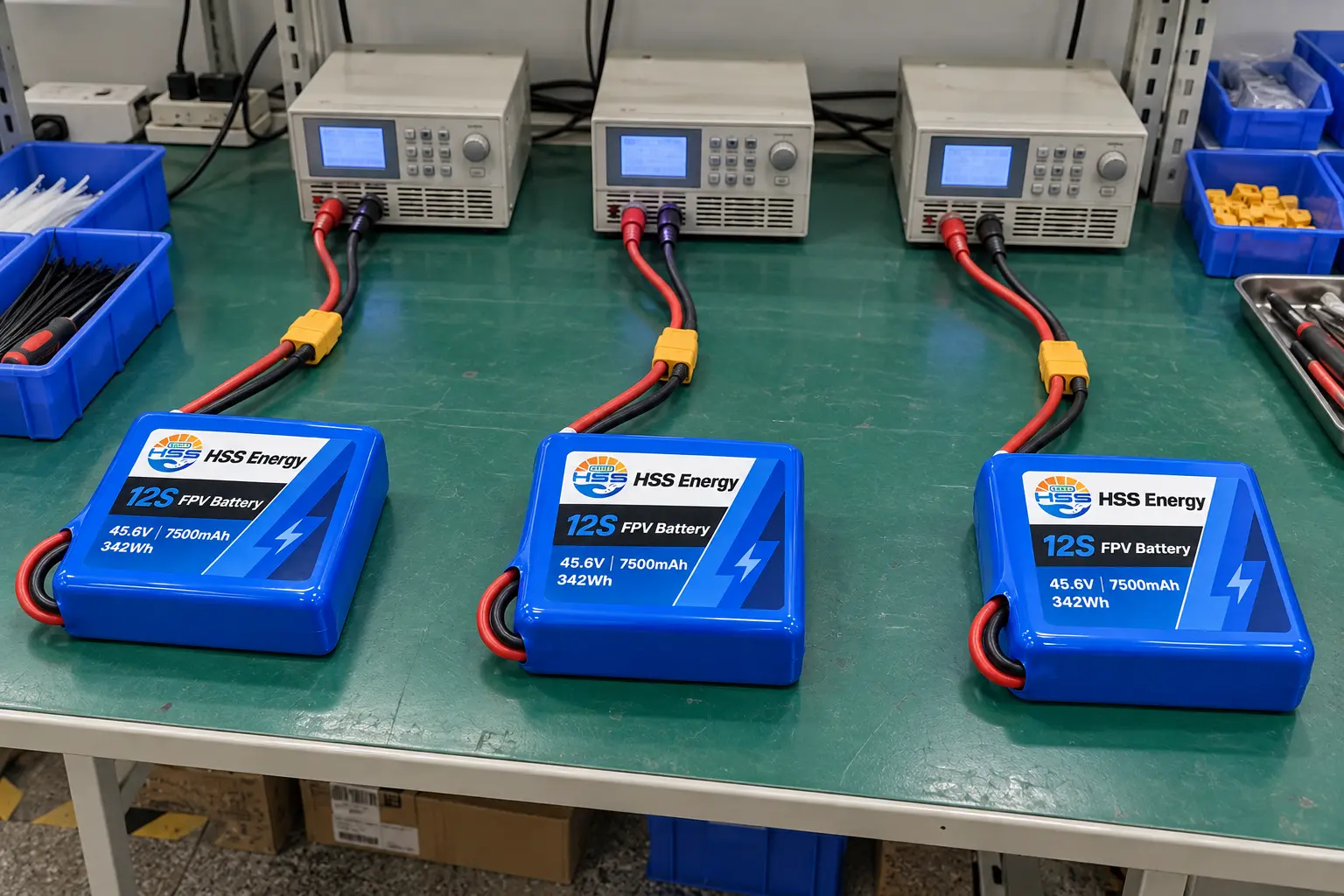

Illustration du processus • Packs connectés à des canaux d'évaluation du vieillissement distincts.

L'illustration vieillissante montre des canaux connectés séparés avec un espace entre les packs. Un plan d'évaluation fixe la séquence de fonctionnement, la durée et les limites d'acceptation, avec surveillance des changements de tension, de température et des anomalies visibles. Le chargement nécessite également l’interface de balance approuvée.

Emballage de protection

Illustration de l'emballage • Amortissement et protection des connecteurs configurables par le client.

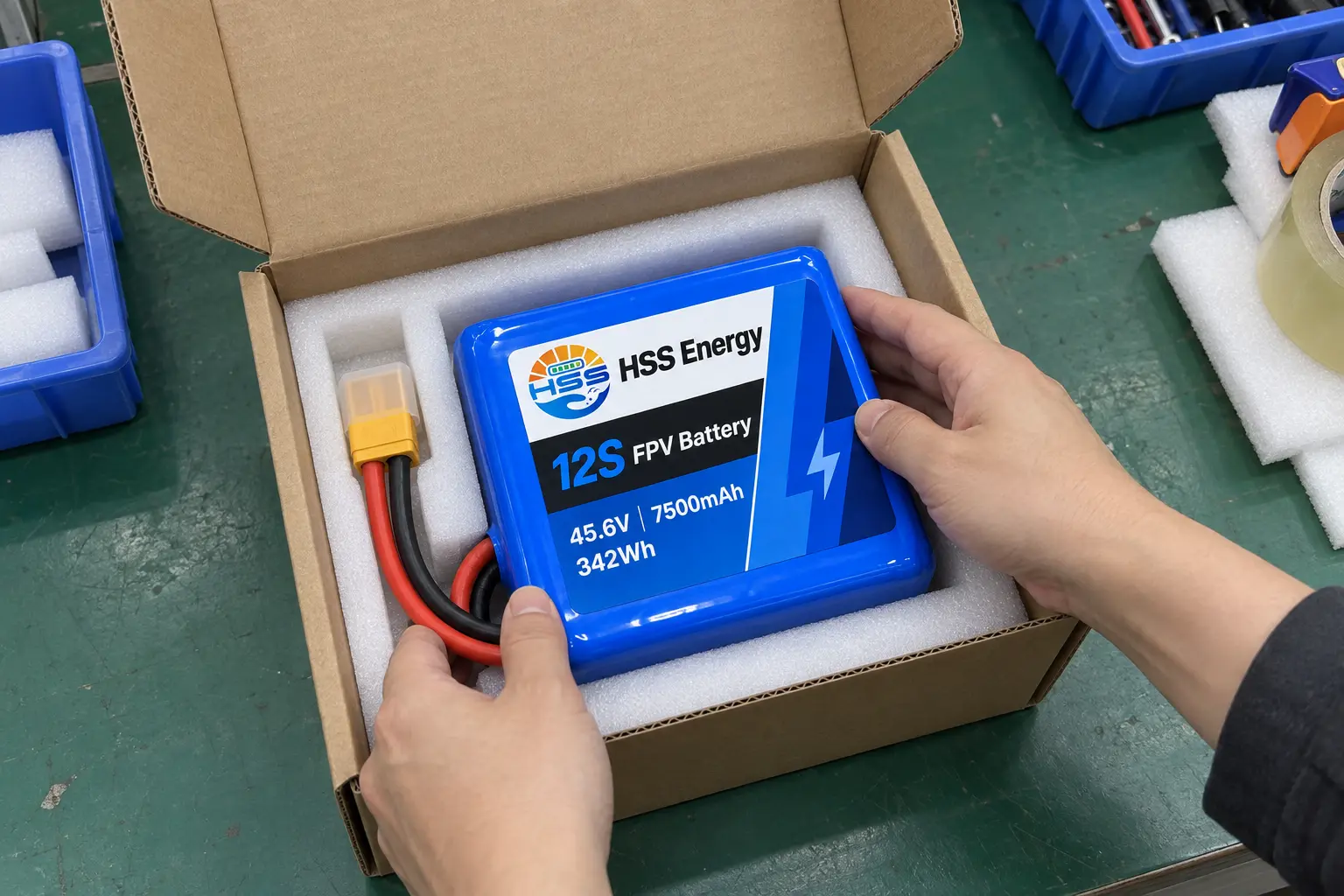

La batterie 12S FPV illustrée se trouve dans un évidement en mousse avec son connecteur protégé et ses câbles exempts de compression. Les matériaux d'emballage, le dispositif de retenue et l'identification du carton sont précisés pour chaque commande ; la disposition illustrée est un exemple.

FAQ

L'énergie nominale détermine-t-elle le temps de vol ?

La masse de l’avion, l’efficacité de la propulsion, la charge utile et le profil de vol affectent l’endurance utilisable. Évaluez le pack dans l'avion prévu avec une réserve de vol appropriée.

Puis-je utiliser un chargeur 12S existant ?

Seulement si son profil de charge, son réglage de coupure et son brochage complet de la balance correspondent à ce pack. Le décompte des séries à lui seul n’est pas suffisant ; reportez-vous aux sections sur les spécifications électriques et l'interface.

Quels documents de test et de transport s'appliquent ?

Les documents doivent identifier le pack fini ou couvrir explicitement sa configuration. Un rapport au niveau de la cellule n'établit pas en lui-même la couverture du pack fini.

Révision de la configuration

Pour une commande de batterie FPV HSS Energy 12S 7 500 mAh, fournissez le modèle de cellule, le profil de charge et le dessin d'installation. Ces entrées établissent les critères de configuration et d’acceptation avant l’approbation de l’échantillon.
