Batterie FPV 6S 4200mAh

Configuration du pack de course FPV

La planification des commandes de batterie HSS Energy 6S 4 200 mAh FPV commence par la plateforme de course. L'accélération et l'accélération soutenue imposent des exigences différentes au peloton. Comparez le courant attendu sur un tour avec les deux limites de décharge, puis évaluez la masse installée et le centre de gravité sur la cellule sélectionnée.

Planification de la capacité et de l’énergie

Une batterie FPV de 4 200 mAh offre une capacité définie pour planifier une session FPV. Son énergie nominale de 93,24 Wh est le produit de 22,2 V et 4,2 Ah. La durée de vol utilisable dépend de la demande de puissance et de la réserve conservée pour l'atterrissage ; établissez-les sur l’avion sélectionné plutôt que d’estimer la durée à partir de la seule capacité.

Spécification électrique

Conditions de charge et de fonctionnement

Pour cette batterie FPV 22,2 V, la tension nominale n'est pas le point final de charge. Sélectionnez un équipement de charge et un profil de charge approuvé qui respectent la coupure du pack 25,2 V. La valeur indiquée de 12,6 A est le courant de charge maximum et non un paramètre par défaut pour chaque câble ou chargeur.

Définir les avertissements de l'avion et la réserve d'atterrissage en utilisant le comportement vérifié du système sous charge ; la coupure de décharge n'est pas une alarme d'atterrissage recommandée. La durée de vie dépend des conditions de charge et de décharge et du critère de rétention de capacité. Convenir de la base de test lors de l'utilisation de la référence de 200 cycles pour les achats ; ce n'est pas une durée de garantie.

Enveloppe du corps et dégagement de montage

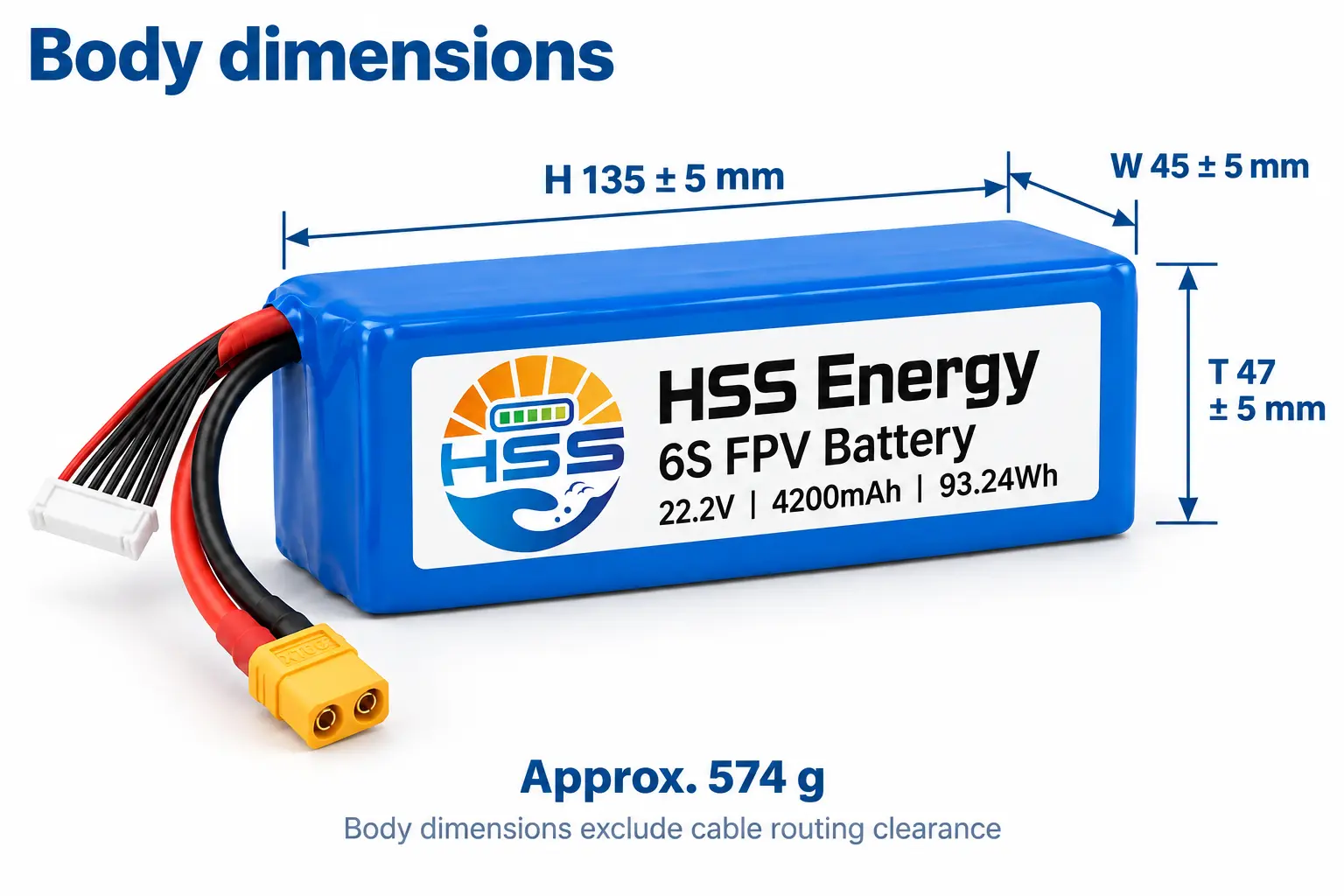

Illustration dimensionnelle • Taille du corps et poids approximatif

H identifie l'axe du corps de 135 mm, y compris lorsque le pack est posé horizontalement. Tenir compte des tolérances indiquées et du jeu de plomb supplémentaire. Le support de montage doit maintenir le corps sans charger la sortie du câble.

Type de cellule et contrôles extérieurs

Cette batterie FPV semi-solide utilise une enveloppe extérieure thermorétractable bleue. La chimie des cellules et la finition extérieure sont des caractéristiques distinctes : l'inspection visuelle vérifie l'isolation, l'étiquette et la sortie du câble, tandis que l'acceptation électrique nécessite des mesures.

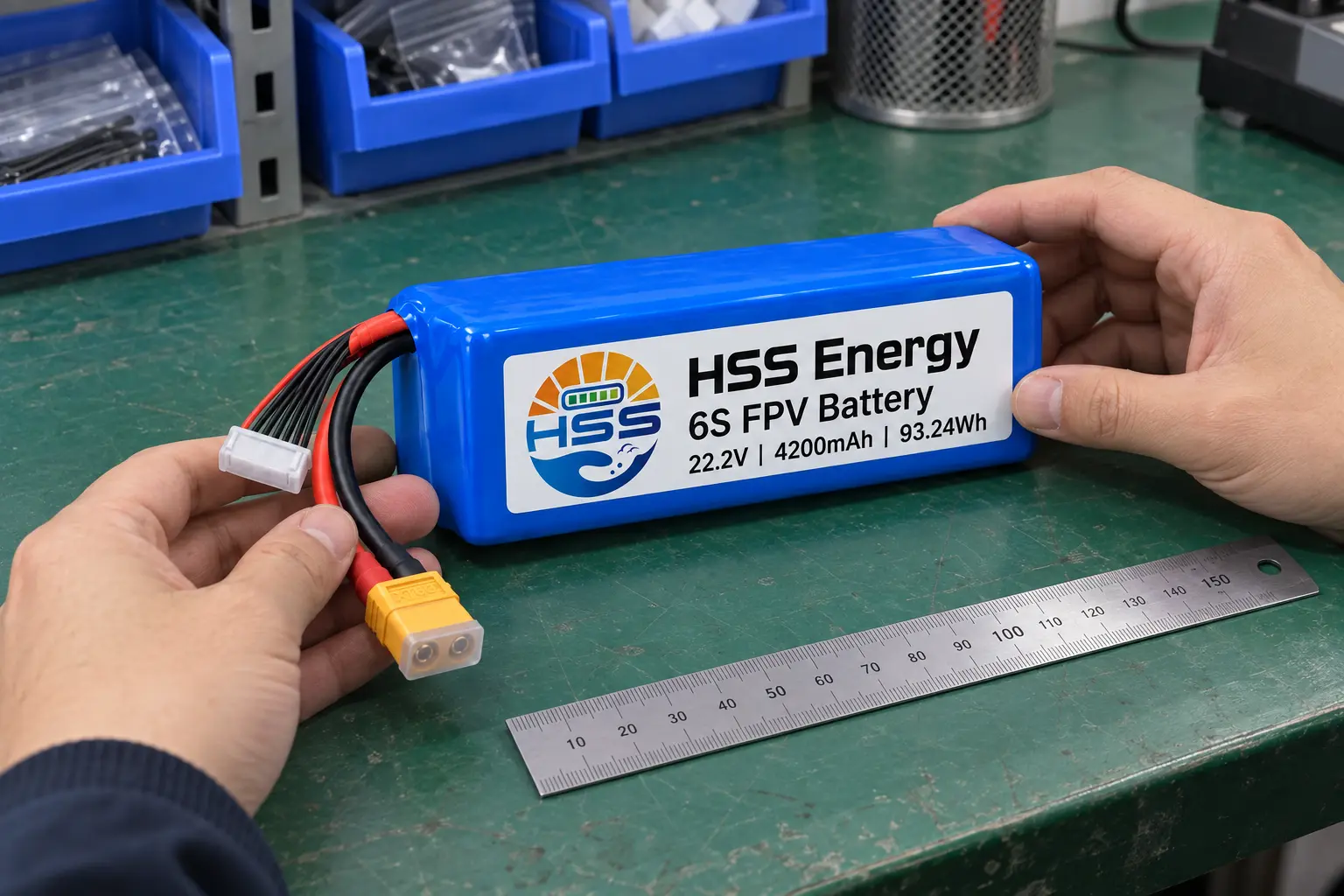

Illustration du processus • Inspection extérieure avec un guide de mesure

Charge continue et pics courts

La batterie FPV 6S 4 200 mAh a des limites distinctes de décharge continue et de courte durée. Lors de l'évaluation d'une batterie FPV 35C, comparez le profil de courant complet avec la valeur nominale continue de 147A. La valeur nominale de crête de 294A ne s'applique pas plus de trois secondes ; il n'établit pas de taux de répétition admissible ni de charge moyenne.

Le cheminement actuel complet doit prendre en charge le devoir prévu. Établir le comportement thermique et la charge admissible pour l'agencement de câblage et de connecteurs sélectionné avant le vol ; les pièces de référence en option n'établissent pas de valeur de connexion de 147 A ou 294 A.

Connecteur principal et acheminement des câbles

Le connecteur XT60 illustré est une configuration de référence facultative. Le câble principal et le connecteur peuvent être sélectionnés en fonction de l'installation. Spécifiez l’orientation du raccordement, la polarité et le soulagement de traction sur le dessin de commande.

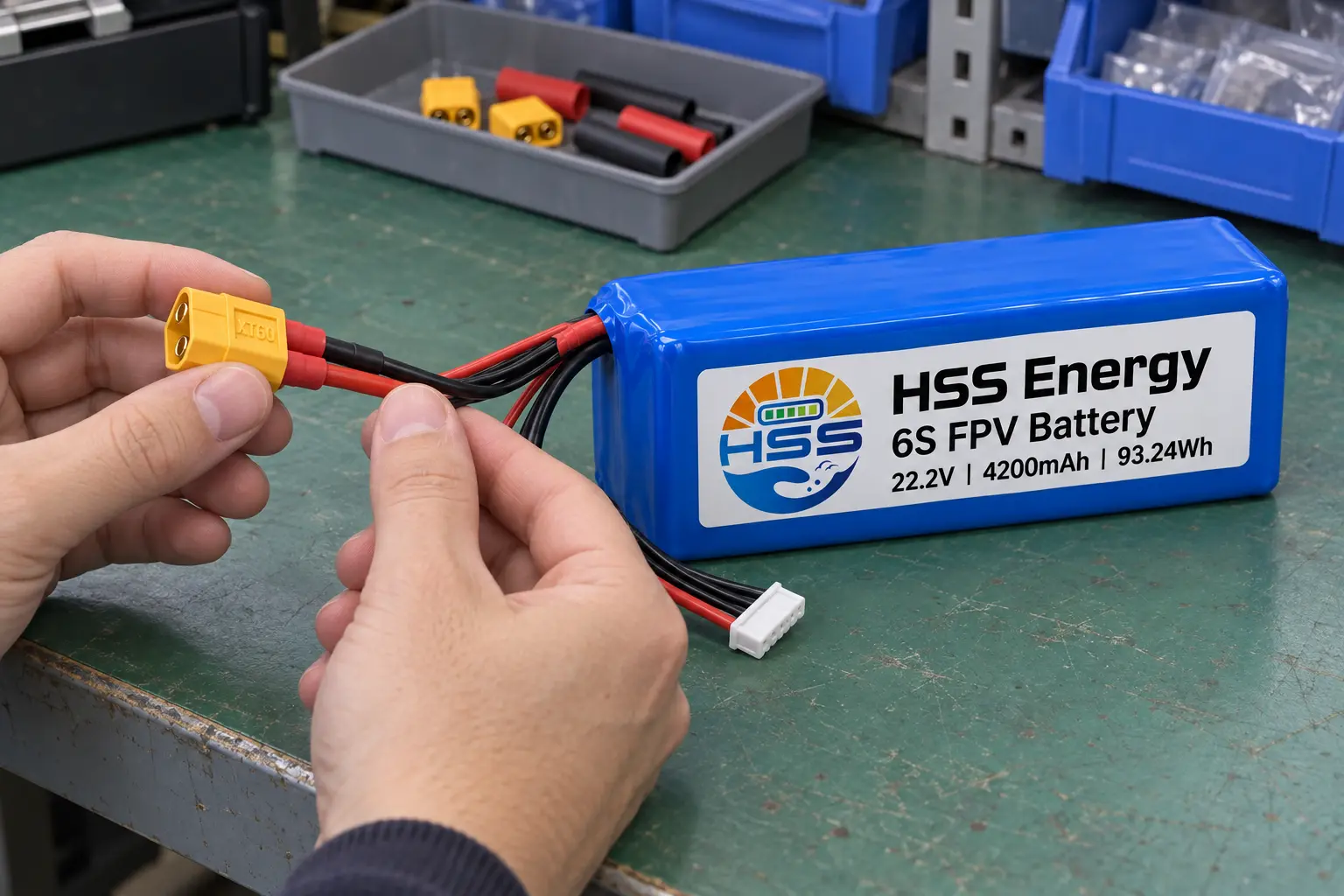

Illustration du processus • Inspection du boîtier du connecteur et du serre-câble

Inspectez le boîtier pour déceler tout dommage et vérifiez l'isolation à la sortie du câble. Laissez suffisamment d'espace de passage pour pouvoir déconnecter par le boîtier sans tirer sur le joint de câble.

Sélection de plateforme de course

Sélectionnez cette batterie de course 6S FPV pour une plate-forme avec un espace et une masse alloués pour le pack d'environ 574 g. Évaluez la réponse de l’accélérateur, la tension sous charge et la température au cours de la session prévue. Les valeurs de décharge prennent en charge la comparaison des charges ; ils ne définissent pas de taille de cadre compatible ni ne confirment l'éligibilité à une classe de course particulière.

Vérifications électriques et faisceau d'équilibrage

Le faisceau d'équilibrage en option est de 22 AWG, 60 mm, avec un connecteur XH-7P marqué B0-B6. Confirmez sa séquence de contact avec l'équipement de charge sélectionné avant la connexion.

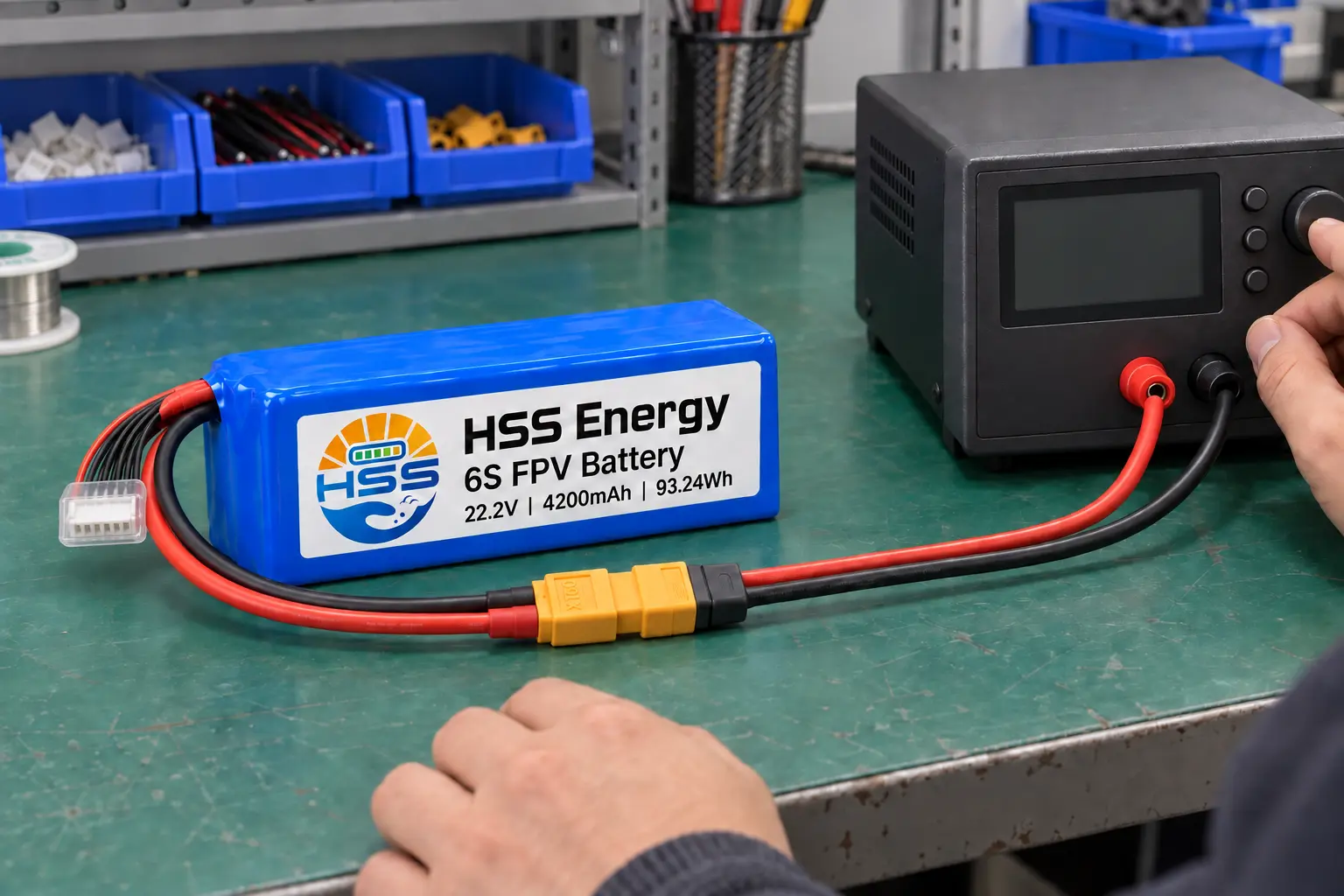

Illustration du processus • Configuration de la connexion de tension du bloc principal

La connexion illustrée concerne la tension totale du pack. Les contrôles individuels de groupes de séries nécessitent le harnais d'équilibrage. Séparez l’inspection de tension des tests de charge et enregistrez les résultats par rapport à l’identification du pack.

Stockage et identification protégés

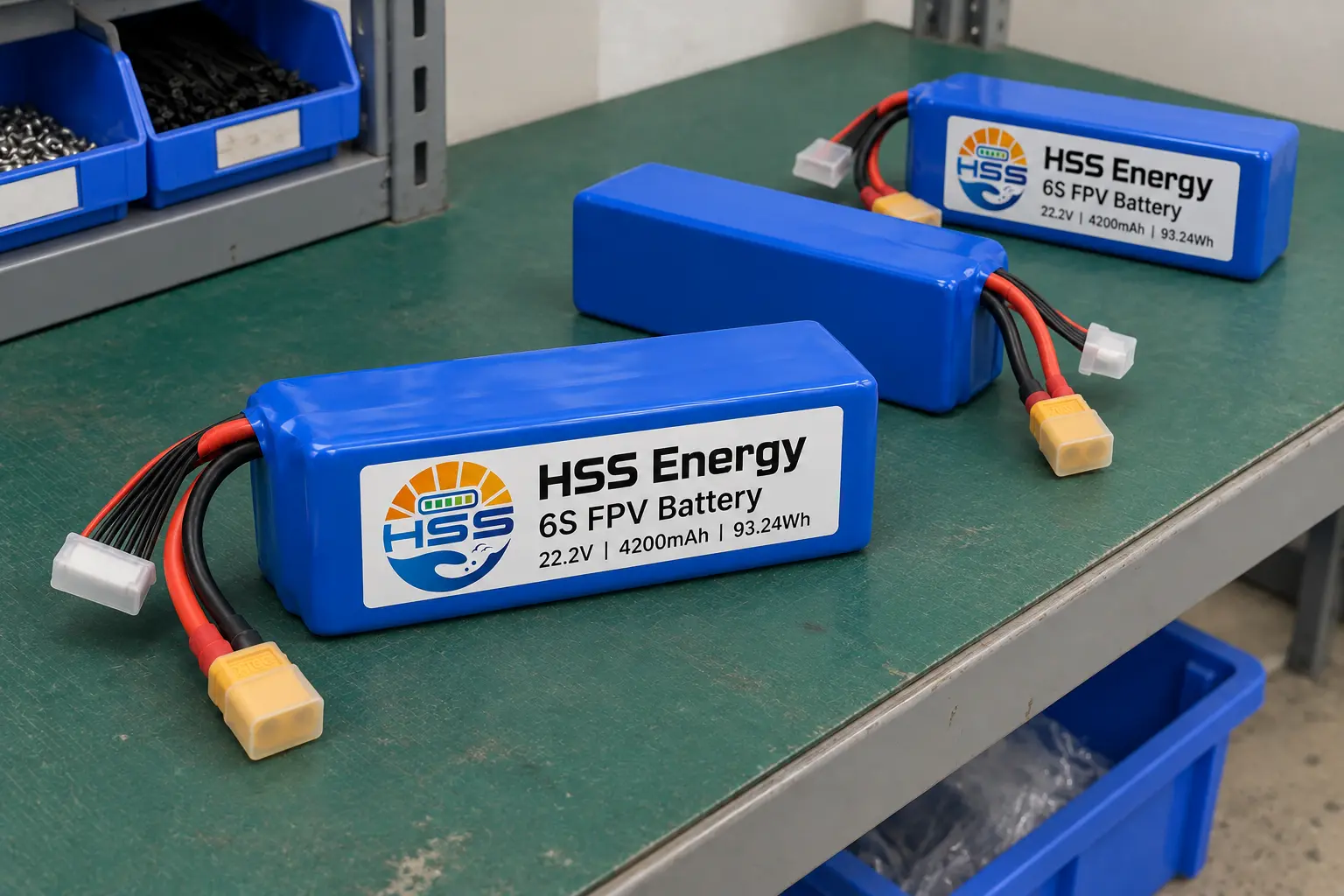

Illustration du processus • Packs déconnectés en préparation protégée

Gardez les connecteurs isolés individuellement et les câbles dans l’espace de stockage de chaque pack. Séparez les packs terminés des travaux en cours afin que l’identification et l’état d’inspection restent clairs. Cette scène montre le stockage, pas le vieillissement actif.

Emballage pour la configuration sélectionnée

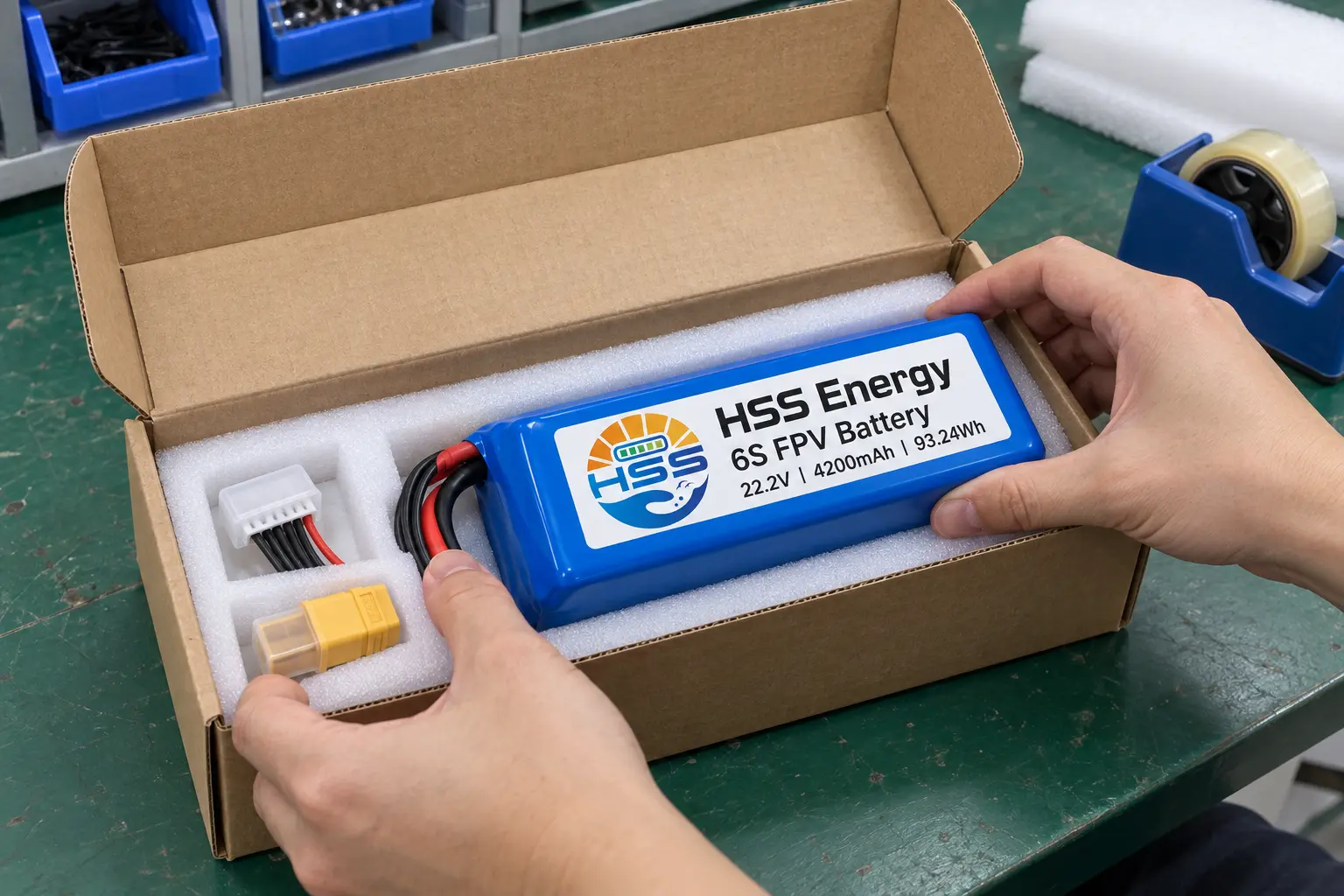

Illustration de l'emballage • Amortissement et évidements pour connecteurs séparés

L’emballage est configuré selon les exigences du client. Le rembourrage doit soutenir le corps du pack tout en laissant de la place pour les câbles sélectionnés et les connecteurs protégés. Avant la fermeture, vérifiez qu'aucun fil ne traverse un bord du boîtier ou n'est coincé sous la batterie. L'insert et le carton illustrés sont des exemples d'emballage et non un emballage fourni fixe.

FAQ

Le pack peut-il remplacer n'importe quelle batterie étiquetée 6S

Non. Faites correspondre la plage de tension complète, la masse montée, l'enveloppe du corps et la demande de courant validée à l'avion. Le décompte des séries à lui seul est insuffisant.

Que devrait établir une évaluation par sondage

Évaluez l'ajustement physique, l'équilibre, le routage des câbles et le profil de charge prévu sur la plate-forme réelle. Définissez les critères d’acceptation avant de comparer les échantillons ou de passer des commandes répétées.

Quelles sont les conditions de commande et de livraison

Demandez un devis pour la configuration et la quantité sélectionnées. La quantité minimale, la disponibilité des échantillons, le délai de livraison et les conditions de garantie sont convenus pour la commande plutôt que supposés à partir de cette page.

Quels documents de transport s'appliquent

Demandez des documents applicables à la configuration et à la destination exactes de la batterie. Cette page ne revendique pas de certificat particulier, d'itinéraire d'expédition approuvé ou d'acceptation du transporteur.

Pour la batterie FPV HSS Energy 6S 4 200 mAh, les spécifications de commande doivent identifier le schéma de montage, le courant attendu dans le temps, les interfaces sélectionnées et la disposition de l'emballage. Conservez l’exemple de configuration approuvé comme référence pour les commandes ultérieures.
