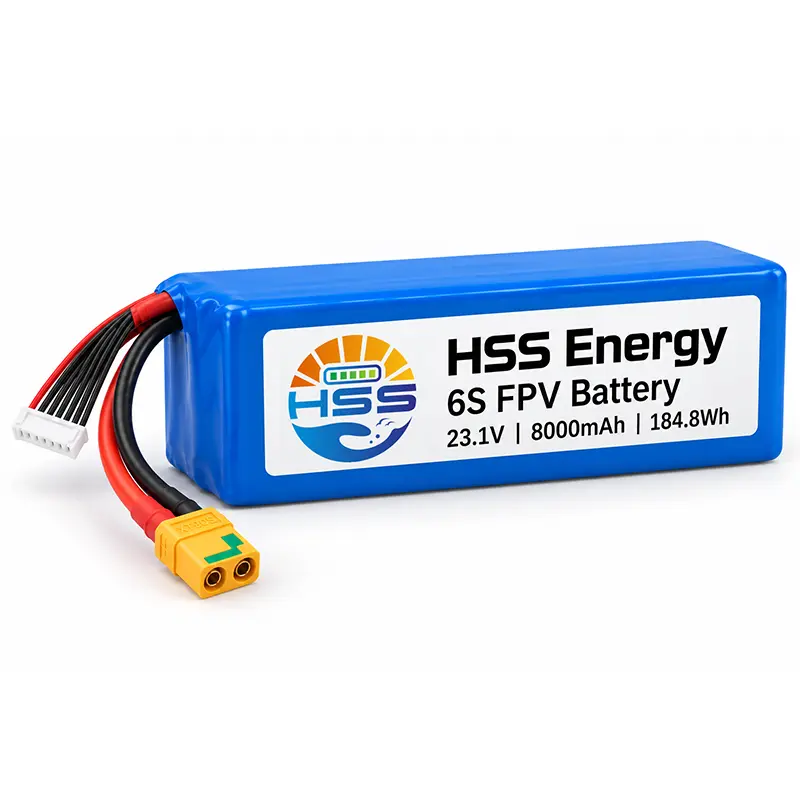

Batterie FPV 6S 8000mAh

L'intégration démarre à pleine charge

Les spécifications de commande de la batterie HSS Energy 6S 8 000 mAh FPV commencent par le système d'alimentation de l'avion. Ce modèle combine une capacité de 8 Ah avec un point final de charge de 26,4 V. Vérifiez la compatibilité électronique à pleine charge et réservez de l'espace physique pour le corps long avant de sélectionner la disposition de connexion.

Budget énergétique pour le vol prévu

Utilisez l'énergie nominale de 184,8 Wh de cette batterie FPV de 8 000 mAh comme entrée dans le budget énergétique de l'avion. La capacité seule ne peut établir le temps de vol : la masse de l’avion, les manœuvres et la réserve d’atterrissage affectent l’énergie disponible pour la mission. Comparez les journaux de vol représentatifs avec la réserve prévue avant de définir une durée de session.

Spécification électrique

Compatibilité tension avion

Une batterie FPV de 23,1 V doit être adaptée à la plage d'alimentation autorisée de chaque appareil connecté, y compris les contrôleurs de moteur et l'électronique auxiliaire. Une étiquette 6S à elle seule ne confirme pas la compatibilité avec le point final supérieur de 26,4 V. Tenez compte des transitoires de fonctionnement lorsque le concepteur du système établit une marge de tension.

Limites de température et de stockage

La plage de charge à basse température indiquée nécessite une procédure de charge validée et une protection adaptée au pack lui-même. Il n'autorise pas la recharge illimitée en dessous de zéro. Utilisez la coupure de décharge comme limite de fonctionnement, et non comme paramètre d'avertissement d'atterrissage de l'avion.

Profil de charge et cycle surveillé

Le chargement d'une batterie haute tension de 8 000 mAh nécessite un point de terminaison adapté à son système cellulaire. Ici, la limite du pack de 26,4 V correspond à 4,4 V par groupe de série. Sélectionnez un équipement qui prend explicitement en charge ce point de terminaison et la configuration du pack ; ne choisissez pas un mode de charge uniquement parce qu’il est étiqueté 6S ou LiHV.

Le courant de charge maximum de 8,0 A est distinct des valeurs nominales de décharge. Confirmez la connexion et la polarité de la balance avant d'activer le profil approuvé. Les paramètres de charge et de test doivent être vérifiés par rapport aux spécifications de la commande, plutôt que copiés à partir d’un autre format de pack.

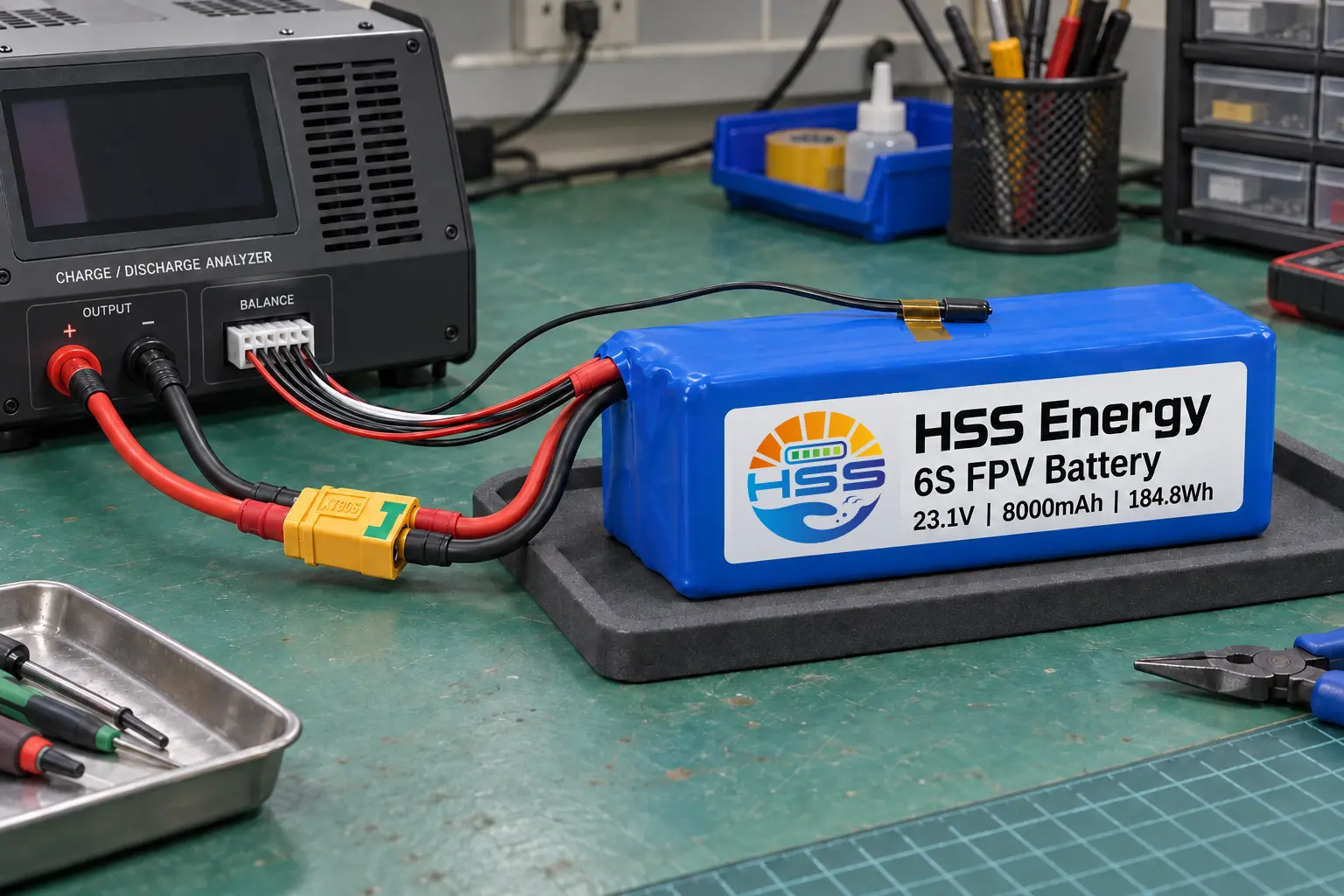

Illustration du processus • Configuration du cycle de charge et de décharge connecté

Ce qu'une évaluation de cycle doit enregistrer

Pour la batterie FPV 6S 8000mAh, une évaluation de cycle significative définit le courant de charge et de décharge, la température, les périodes de repos et le point final de capacité conservée. Enregistrez l’identification du pack ainsi que la capacité mesurée et l’historique de la température. La référence de 500 cycles ne constitue pas un résultat de test illustré par cette illustration ni une période de garantie.

Le circuit principal, le faisceau d'équilibrage et la sonde de surface dans l'illustration montrent le dispositif de surveillance, et non les mesures enregistrées.

Enveloppe corporelle et ajustement mécanique

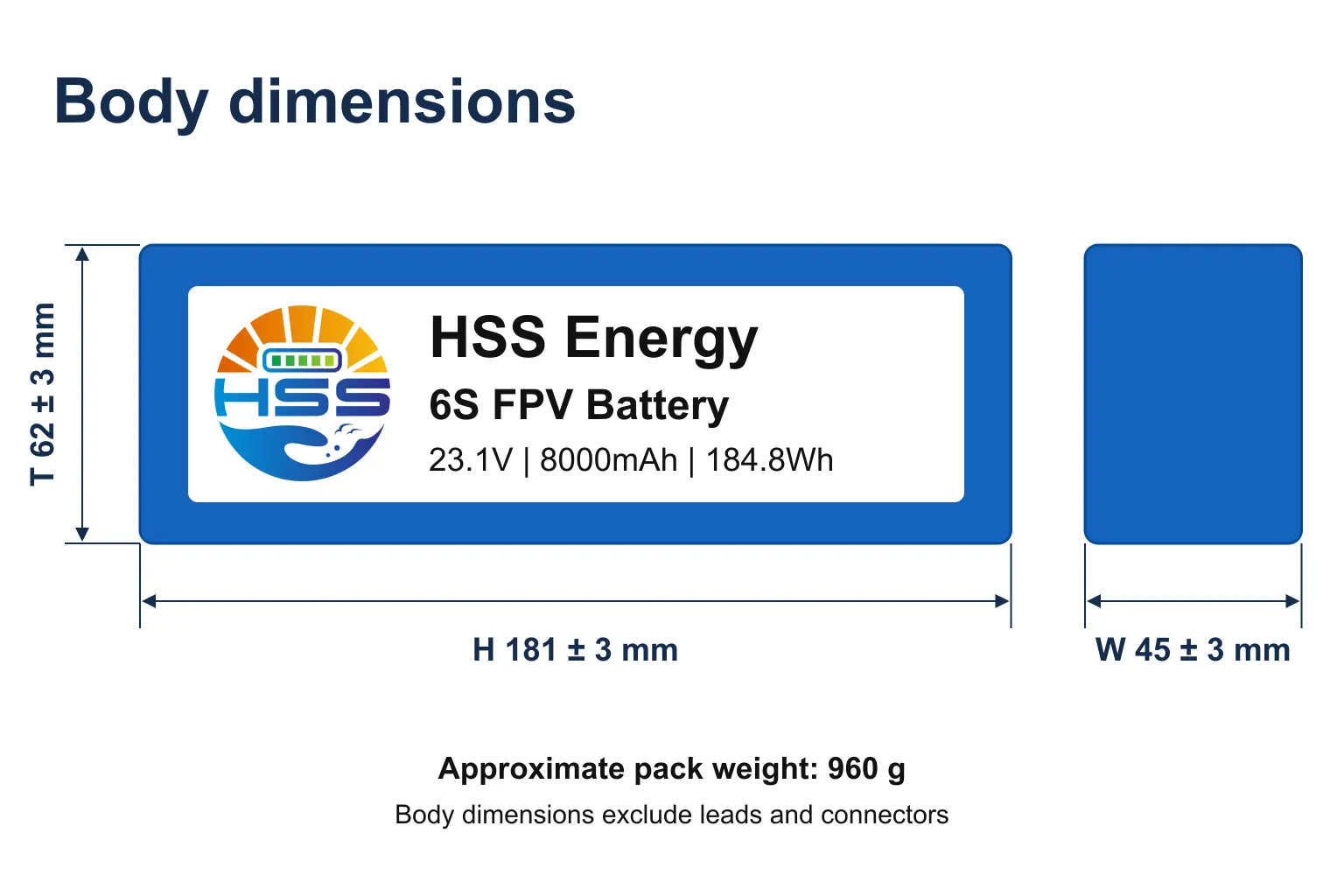

Illustration dimensionnelle • Axes nominaux du corps et tolérances

Cette batterie semi-solide de 8 000 mAh possède un long corps enveloppé de bleu. La dimension de 181 mm conserve la désignation H même lorsque le pack est monté horizontalement. Espace budgétaire pour les tolérances, l'amortissement et la sortie des câbles séparément ; le dessin du corps exclut les câbles et connecteurs externes.

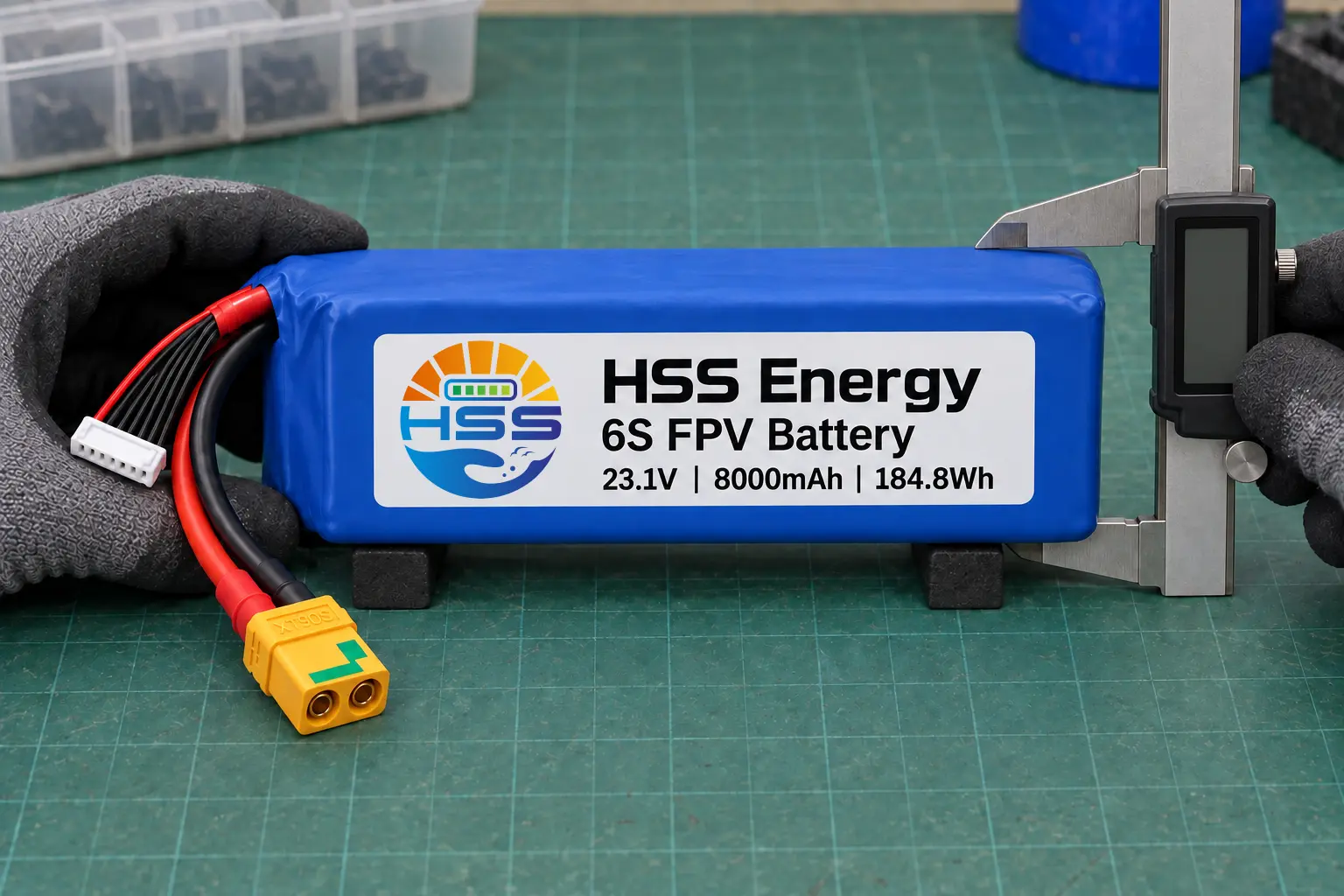

Illustration du processus • Inspection des dimensions extérieures

Vérifiez la carrosserie finie aux points d'inspection spécifiés sur le dessin de montage. Un dispositif doit retenir le paquet d'environ 960 g sans écraser l'emballage ni utiliser les câbles pour supporter son poids.

Demande continue et impulsions courtes

Évaluez cette batterie FPV 6S 25C contre un courant soutenu séparément des charges d'accélération courtes. La valeur nominale continue de 200 A et la valeur nominale de crête de 400 A décrivent différentes conditions de service. Un pic ne peut pas durer plus de deux secondes ; cela ne définit pas la fréquence à laquelle cela peut se reproduire ni ne prouve une augmentation de température acceptable dans l'ensemble installé.

Finition extérieure et identification

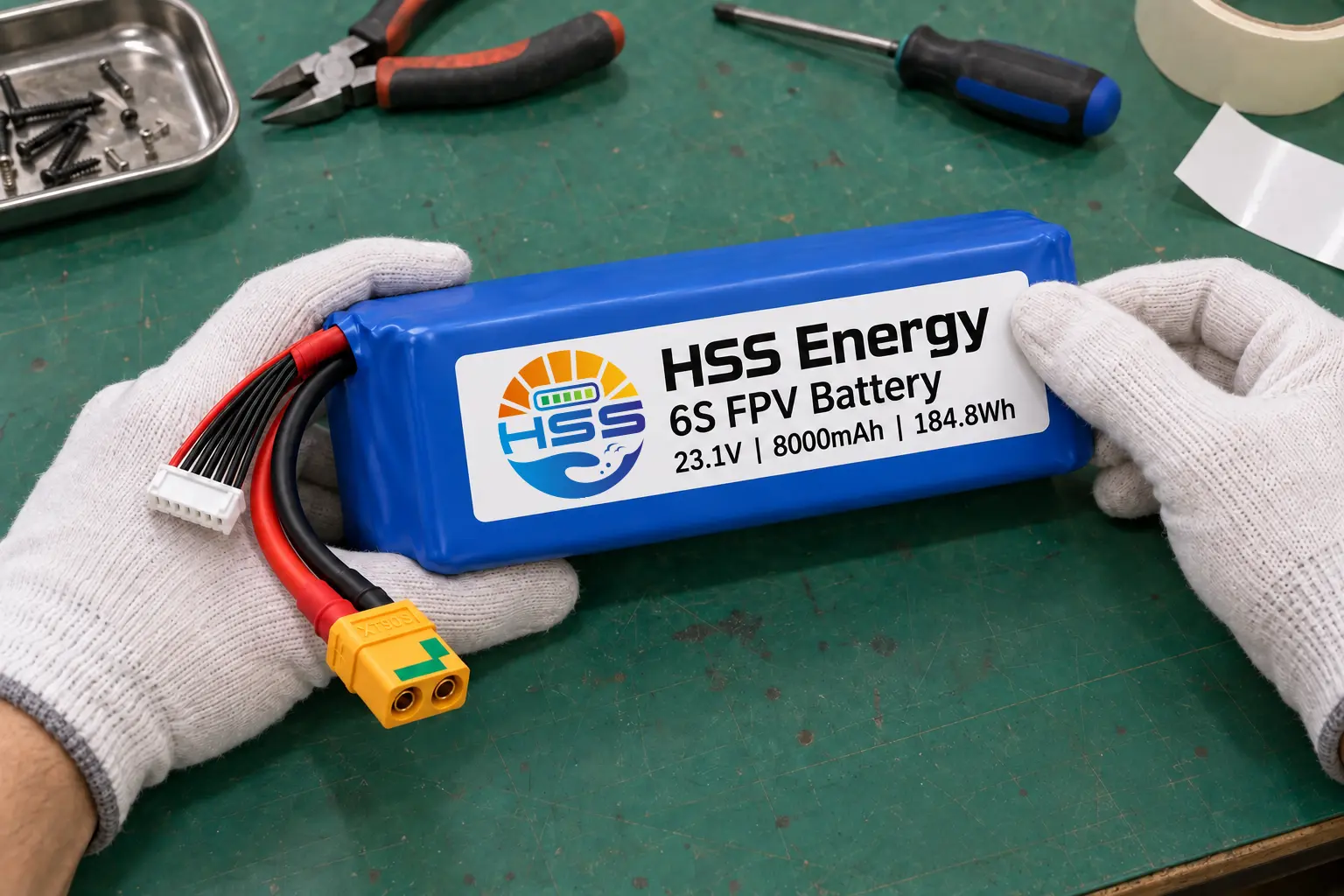

Illustration du processus • Placement des étiquettes et finition extérieure

Une étiquette lisible relie le pack fini à ses spécifications de tension et de capacité. Les contrôles extérieurs doivent rechercher des bords d'étiquette soulevés, une isolation endommagée ou une sortie de câble obstruée. Ces contrôles visibles ne remplacent pas les mesures de réception électrique.

Modalités de connexion pour la commande

La longueur du câble, la taille du câble et les connecteurs peuvent être configurés selon les exigences du client. Vérifiez la capacité actuelle et l’augmentation de température de l’assemblage choisi. Les pièces de référence optionnelles ne constituent pas, en elles-mêmes, une confirmation d'un chemin de courant complet de 200 A ou 400 A.

Rembourrage et fermeture du carton

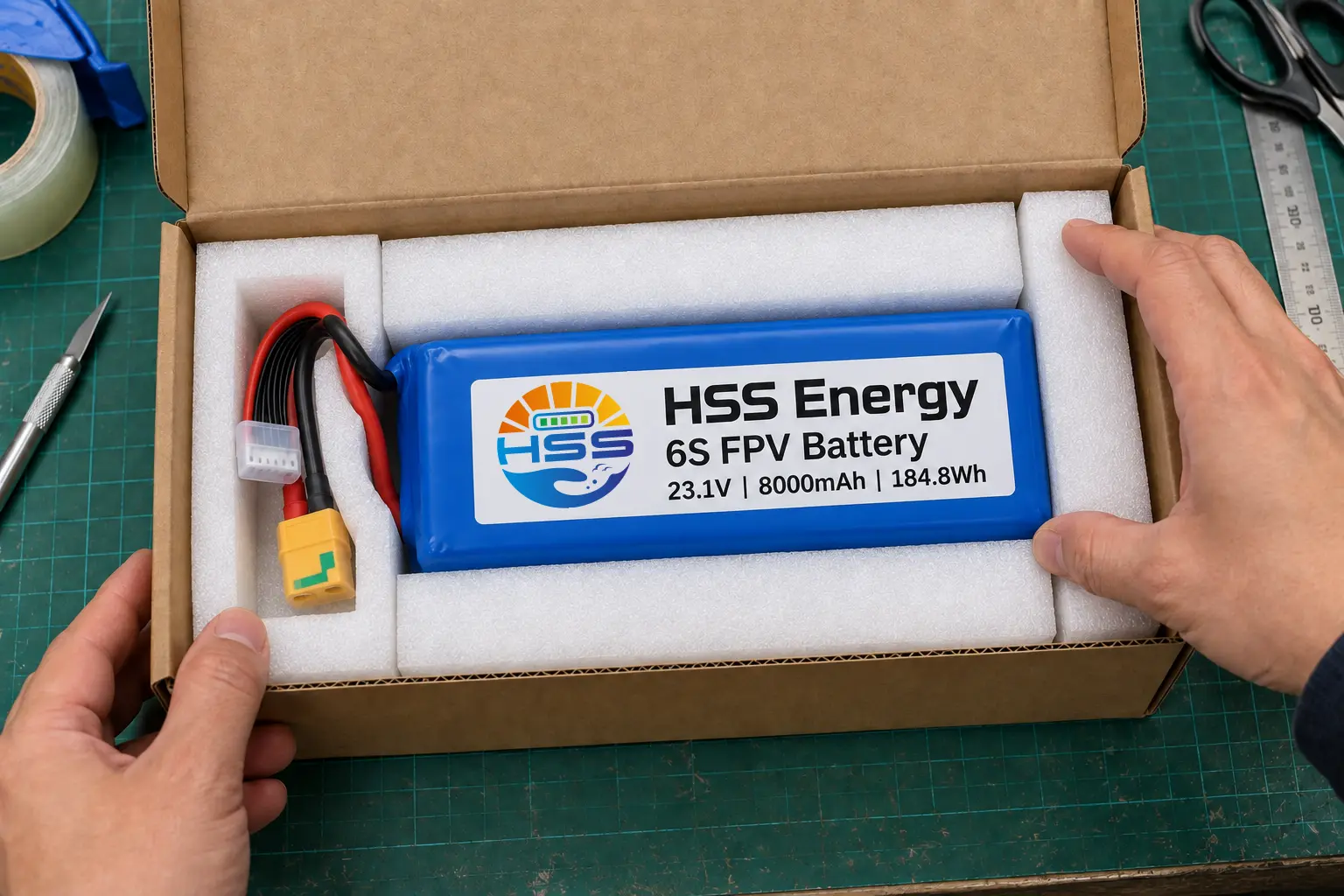

Illustration de l'emballage • Support du corps et espaces de connecteurs isolés

Spécifiez l'emballage autour de l'arrangement final des leads. L'insert illustré soutient le corps et sépare les connecteurs protégés ; aucun fil ne doit traverser un bord de fermeture. Les détails de la mousse et du carton restent configurables par le client.

Illustration du processus • Scellage des cartons à la station d'emballage

FAQ

Est-ce que semi-solide signifie une cellule entièrement solide ?

Non. Ce modèle est spécifié comme semi-solide. Cette description n’établit pas un électrolyte entièrement solide ni un indice d’ininflammabilité.

Que doit accompagner un exemple d’évaluation ?

Conservez ensemble l’exemple de configuration, le profil de charge prévu et les critères d’acceptation. Enregistrez les résultats mesurés par rapport à cette configuration avant de définir les exigences pour les commandes répétées.

Comment sont déterminées les conditions d’achat et d’expédition ?

La disponibilité des échantillons, la quantité minimale, le délai de livraison et la garantie sont convenus sur devis. Les documents de transport et l'acceptation du transporteur doivent être vérifiés pour connaître la configuration exacte, la destination et l'itinéraire d'expédition.

Une commande de batterie FPV HSS Energy 6S 8 000 mAh doit identifier la configuration électrique et l'enveloppe de montage approuvées. Enregistrez les critères d’acceptation des échantillons avec l’arrangement d’emballage afin que les livraisons répétées puissent être vérifiées par rapport aux mêmes spécifications.
