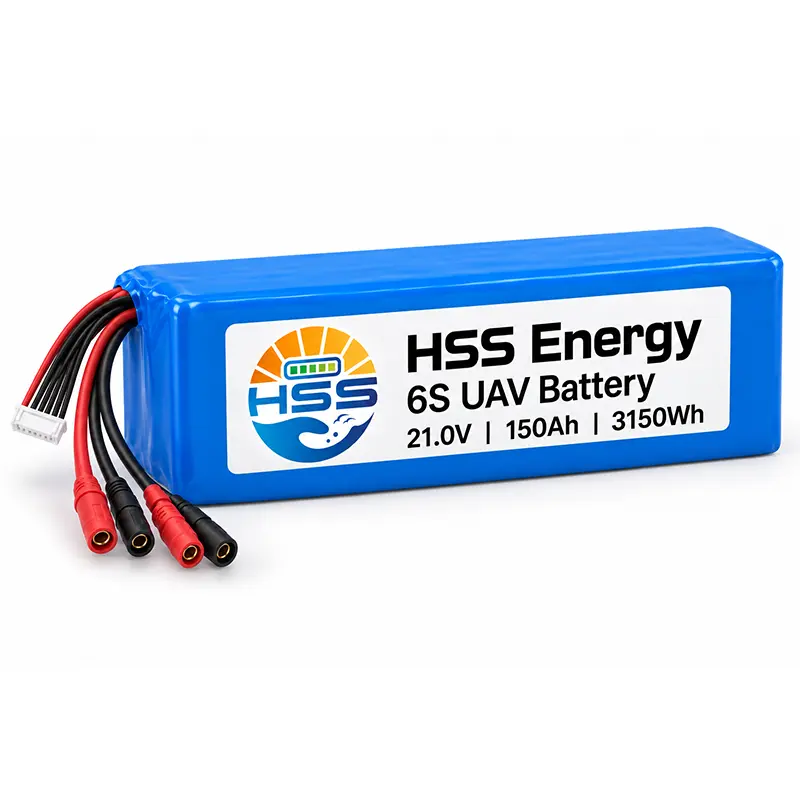

Batterie de drone 6S 150Ah

Avant de commander la batterie pour drone HSS Energy 6S 150 Ah, définissez comment les deux paires de sorties se connecteront à l'avion. Deux fils positifs et deux fils négatifs nécessitent de la place pour des chemins de câbles séparés et des interfaces correspondantes. Les limites de courant spécifiées s'appliquent au pack complet, et non indépendamment à chaque paire. Incluez la disposition des connexions dans les spécifications de la commande afin que le matériel sélectionné corresponde à la charge prévue.

Pour les commandes groupées ou les demandes de batteries personnalisées, fournissez vos spécifications de connexion et la charge prévue pour examen technique avant l'achat.

Principe de fonctionnement : deux voies de sortie, une source d'énergie

La batterie du drone 6S 150 000 mAh stocke l'énergie dans un pack complet. La disposition optionnelle à deux fils fournit deux voies de connexion principales ; il ne crée pas deux batteries indépendantes de 150 Ah. Le faisceau de la balance répond aux exigences de connexion du groupe série et ne remplace pas les câbles d'alimentation principaux.

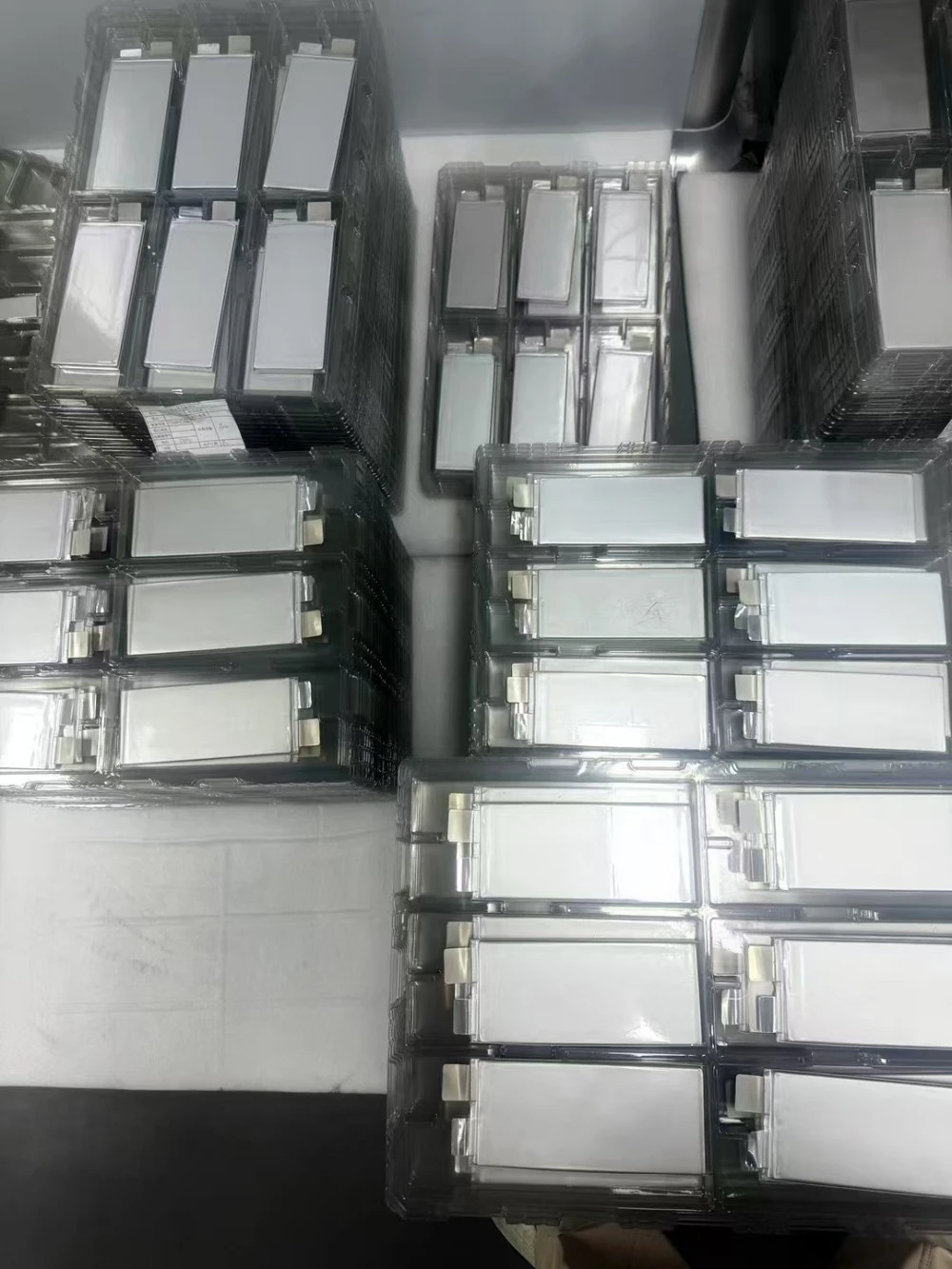

Les cellules de stockage d'énergie et le faisceau de sortie externe remplissent différentes fonctions. Les piles de cellules partenaires illustrent l'étape du composant avant la configuration d'un pack fini ; il ne s'agit pas d'un schéma de câblage interne. L'ajout d'une autre connexion externe n'ajoute pas un autre ensemble de cellules de stockage d'énergie.

Lorsque deux sorties partagent un bus de batterie, les courants demandés par des charges distinctes s'additionnent au niveau du pack. Lorsque les chemins alimentent la même charge, la division du courant dépend de la résistance des chemins complets. Ces principes expliquent pourquoi deux paires de sorties visibles n'établissent pas un partage égal, une isolation ou une protection indépendante.

Avantages d'une configuration électrique planifiée

Pour une batterie 21 V 150 Ah, l'avantage des câbles doubles en option réside dans la flexibilité de l'agencement lorsque la conception de l'avion l'exige. Le routage du fil principal et la connexion de la balance peuvent être examinés séparément, tandis que la limite totale du courant du pack reste commune. Un nom de connecteur ne peut à lui seul définir la capacité de l'une ou l'autre branche.

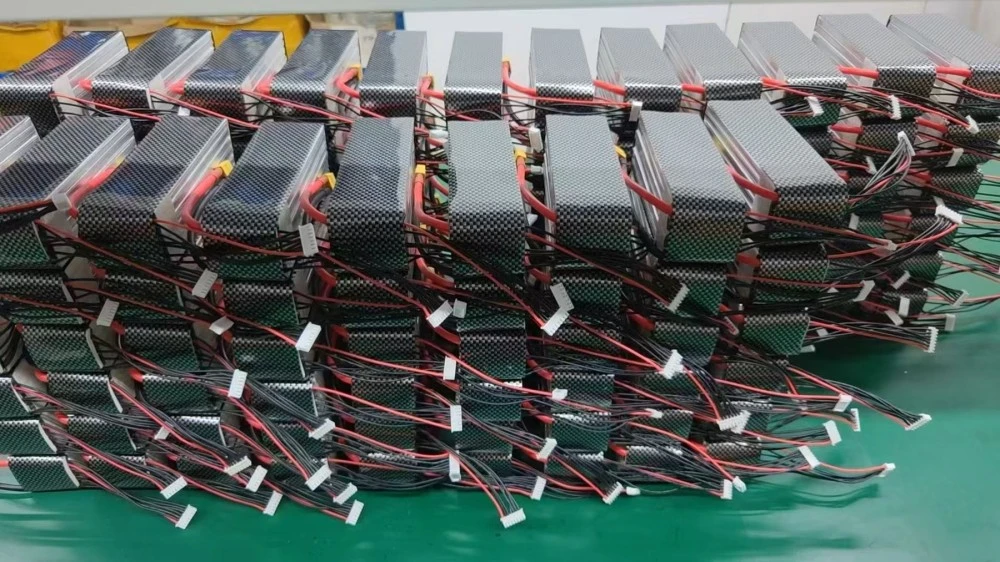

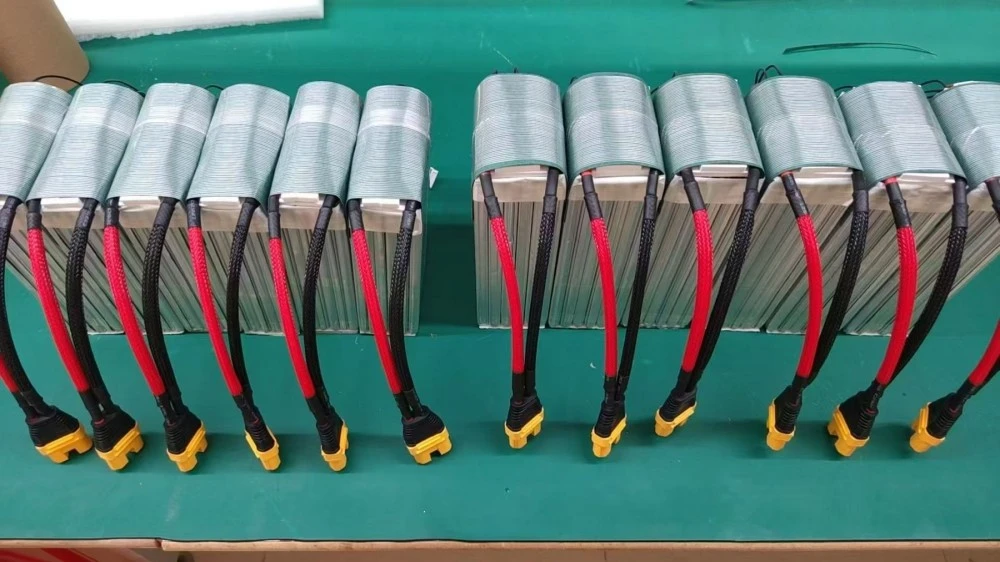

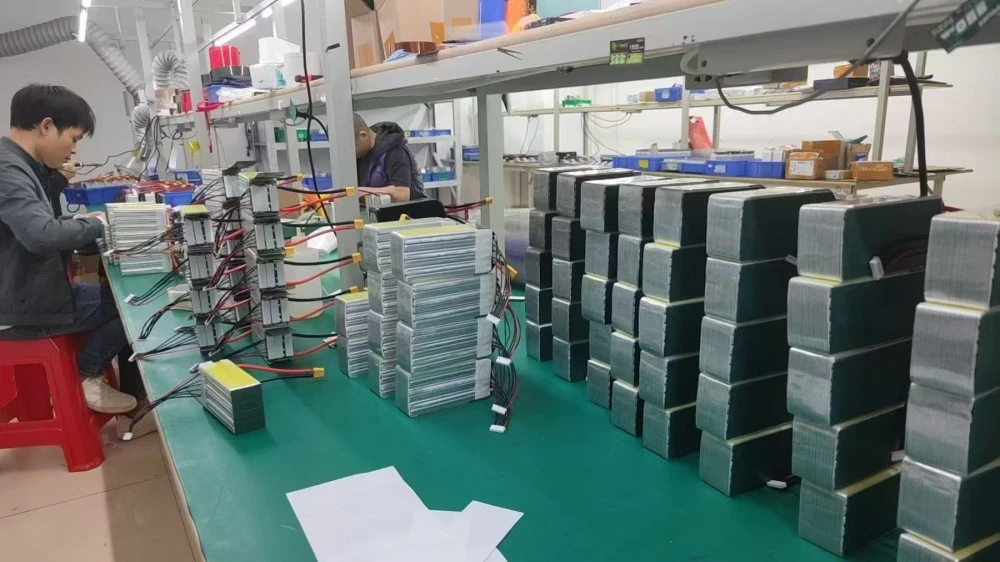

Les postes de travail d’assemblage de nos partenaires présentent la manipulation et le câblage des paquets comme des tâches de production physique. Définissez le nombre de câbles, la longueur du câble, la polarité et les interfaces d'accouplement dans la configuration commandée. Ces photographies d'atelier montrent les activités de production de packs associées, et non un circuit interne spécifique au modèle.

Spécifications techniques

Conditions environnementales et de cycle de vie

Dimensions mécaniques

Interfaces optionnelles

L'énergie nominale est la tension multipliée par la capacité. La densité énergétique des cellules n’est pas la densité énergétique du pack fini. Les limites de température de travail n'établissent pas d'autorisation de température de charge.

Domaines d'application : intégrer le chemin d'alimentation complet

La batterie de drone 6S 150 Ah peut être évaluée pour les plates-formes de drones avec la plage de tension, la tolérance de masse et le profil de charge pour utiliser cette capacité. Un avion avec des points de connexion physiquement séparés peut bénéficier d’un agencement planifié des câbles. Des connecteurs séparés ne créent pas, à eux seuls, un système d’alimentation de secours indépendant.

Évaluez la batterie 6S 150 Ah avec un schéma du système montrant chaque charge, connecteur et chemin de câble. Incluez la masse de la batterie de 8,2 kg dans les calculs de montage et d’équilibrage. Gardez la demande de pointe des avions distincte de la demande de vol constante et tenez compte de toutes les charges actives simultanément.

Précautions d'usage : connexion, charge et support

Confirmez la polarité et les interfaces d'accouplement avant la connexion. Protégez les connecteurs inutilisés contre tout contact involontaire. Les câbles d’alimentation ne doivent pas devenir des poignées de levage ni supporter le poids de la batterie, et le harnais d’équilibre ne doit pas être pincé sous les dispositifs de retenue. N'improvisez pas un adaptateur parallèle ou un arrangement de charge à un fil/décharge à un autre fil.

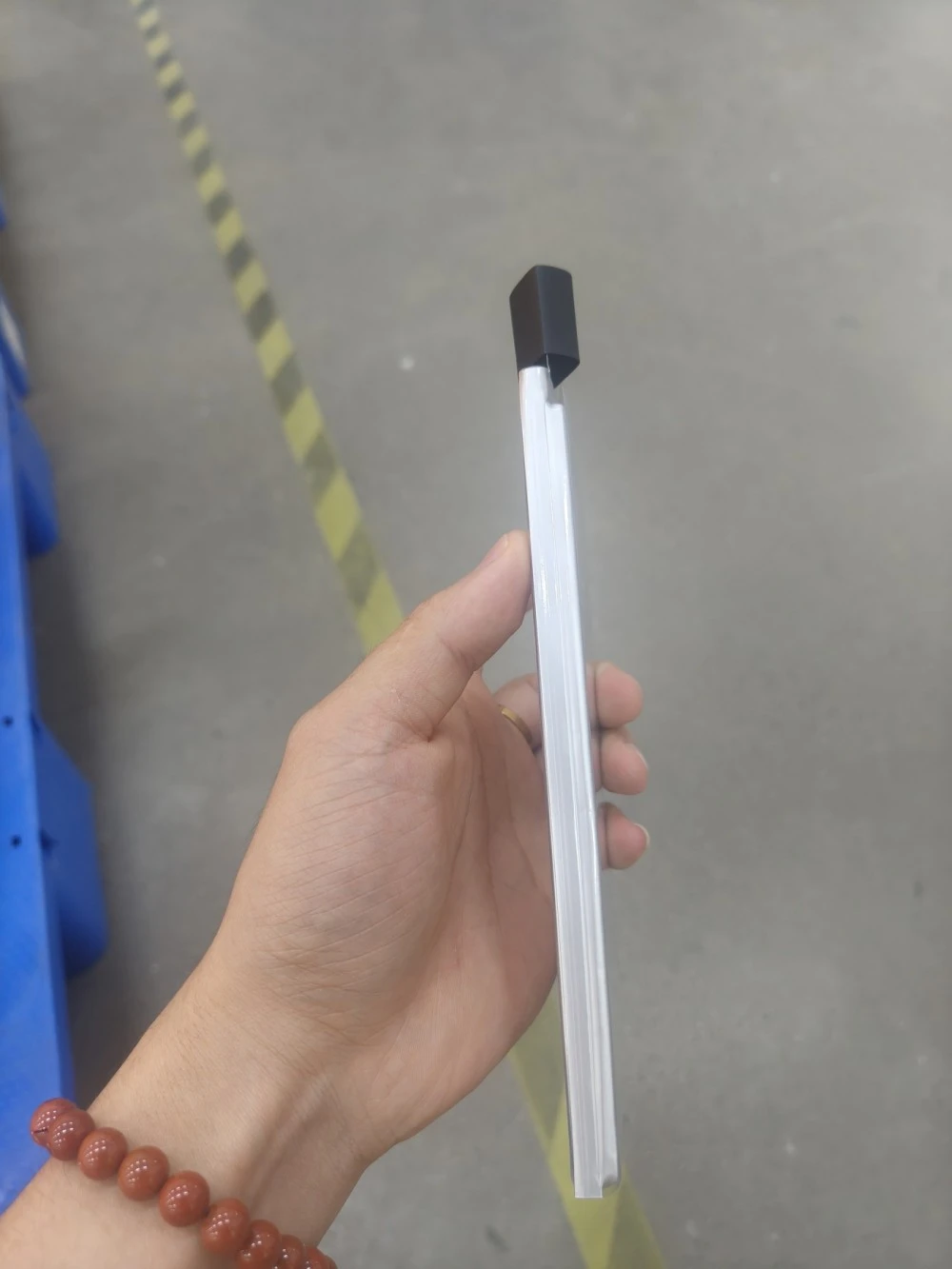

La désignation de batterie semi-solide de 150 Ah ne fait pas de points de fixation structurels sur les bords de la pochette ou sur les sorties de câbles. La photographie du bord de la cellule partenaire illustre le mince périmètre scellé sous une conception basée sur une pochette. Utilisez la disposition de support approuvée du paquet fini plutôt que de concentrer la force sur un bord ou une zone terminale.

Entretien : inspectez les tendances, pas seulement l’apparence

Pour une batterie de drone de 150 000 mAh, conservez les observations de fonctionnement avec l'identification du pack : échauffement inhabituel du connecteur, changements de tension de charge, dommages visibles à l'enveloppe et changements de comportement de charge. Enquêtez sur un changement avant de remettre le pack en service de vol. N'ouvrez pas l'emballage et ne réparez pas les connexions internes dans le cadre d'un entretien de routine sur le terrain.

Entre les déploiements, suivez l’état de charge du stockage et le calendrier d’inspection convenus. Protégez les connecteurs et conservez l’identification du pack avec son dossier d’exploitation. Faites évaluer le câblage ou l’emballage endommagé avant de le réutiliser.

Vérifiez le harnais avant de commander

Fournissez un schéma de connexion identifiant chaque charge, fiche correspondante, chemin de câble et connexion de charge prévue. HSS Energy peut examiner la configuration du fil demandée ainsi que les spécifications du pack et le devis.

FAQ

Chaque paire de sorties délivre-t-elle 300 A en continu ?

La valeur nominale continue de 300 A concerne la batterie et non une valeur nominale par sortie déclarée. Les deux paires de sorties nécessitent une connexion définie et un arrangement de partage de courant ; la note ne doit pas être doublée.

Deux paires de sorties doublent-elles la capacité disponible ?

Non. Le pack reste 150Ah avec 3150Wh d'énergie nominale. Une deuxième voie de sortie modifie la disposition des connexions externes, et non l'énergie stockée. Les charges utilisant la même batterie puisent dans cette source d’énergie commune.

Les deux sorties peuvent-elles alimenter différentes charges en même temps ?

Cela peut être considéré comme une configuration du système, mais cela n'est pas établi par la présence de deux fiches. La demande combinée doit rester dans les limites du pack complet, et chaque branche a besoin d'un câblage, de connecteurs et d'une protection adaptés. Soumettez la disposition de charge prévue pour examen de la configuration avant de l'utiliser.

Les sorties partageront-elles automatiquement le courant de manière égale ?

Non. Le partage du courant dépend de la résistance complète du trajet, y compris la longueur du câble, les contacts et les joints. Des fiches d’apparence identique ne prouvent pas des chemins électriques égaux. La conception et l'évaluation du système doivent établir la distribution prévue ; aucune réclamation de partage automatique 50/50 n'est faite pour ce pack.

Une deuxième sortie fournit-elle une sauvegarde indépendante en cas de panne de la première ?

Pas automatiquement. Deux routes peuvent toujours partager des cellules et des connexions internes. La sauvegarde indépendante nécessite une architecture d'isolation et de protection définie. Ne décrivez pas un pack à deux broches comme une alimentation redondante sans cette preuve au niveau du système.

Puis-je charger via une sortie tout en alimentant l'avion via l'autre ?

Ne présumez pas que cet arrangement est pris en charge. Cela peut affecter les chemins de courant, le comportement du chargeur et la protection. Utilisez uniquement un arrangement examiné pour le pack final et la configuration de l'avion ; l'option à double câble n'autorise pas le chargement et le fonctionnement simultanés.

Est-ce que 400Wh/kg décrit la batterie complète ?

Non. Ce chiffre s’applique à la plateforme cellulaire. La batterie complète comprend le câblage, l'isolation et d'autres composants du pack. Son énergie nominale publiée est de 3 150 Wh et sa masse approximative est de 8,2 kg ; utilisez les valeurs du pack complet pour l’intégration des avions.

Que dois-je faire si un connecteur devient plus chaud ou si l'enveloppe est endommagée ?

Arrêtez d'utiliser le pack dans l'avion et organisez une évaluation. Enregistrez quelle connexion a été affectée, les conditions de charge et de charge, ainsi que des photographies des dommages sans ouvrir l'emballage. Ne continuez pas à voler pour voir si le symptôme disparaît ou remplacez le câblage interne sur le terrain.

Quels détails sont essentiels dans une demande de devis double ?
