Batterie de drone 6S 30000mAh

La batterie pour drone 6S 30 000 mAh fournie par HSS Energy est un pack semi-solide de 22,2 V, 30 Ah construit autour d'une plate-forme à cellules individuelles de 350 Wh/kg. L'énergie nominale est de 666 Wh et la masse du pack fini est d'environ 2,05 kg, ce qui donne une référence calculée pour le pack complet d'environ 325 Wh/kg. La largeur de 68 mm maintient l'emballage sensiblement plus étroit que la plate-forme haute énergie de 40 Ah, tandis que la valeur nominale continue vérifiée de 90 A donne à ce SKU un rôle différent des options plus légères de 16 Ah et 22 Ah.

La principale raison d’achat n’est pas uniquement la capacité maximale. Le HSS 6S30Ah est positionné pour les programmes d'avions 6S personnalisés qui nécessitent une étape de courant soutenu plus forte tout en restant dans une architecture familière de 22,2 V. L'adéquation finale dépend toujours des limites de tension de l'avion, du courant constant et maximum, de la durée du courant maximum, de la géométrie de la baie de batterie, du connecteur, du profil du chargeur, de la température et de la validation des échantillons.

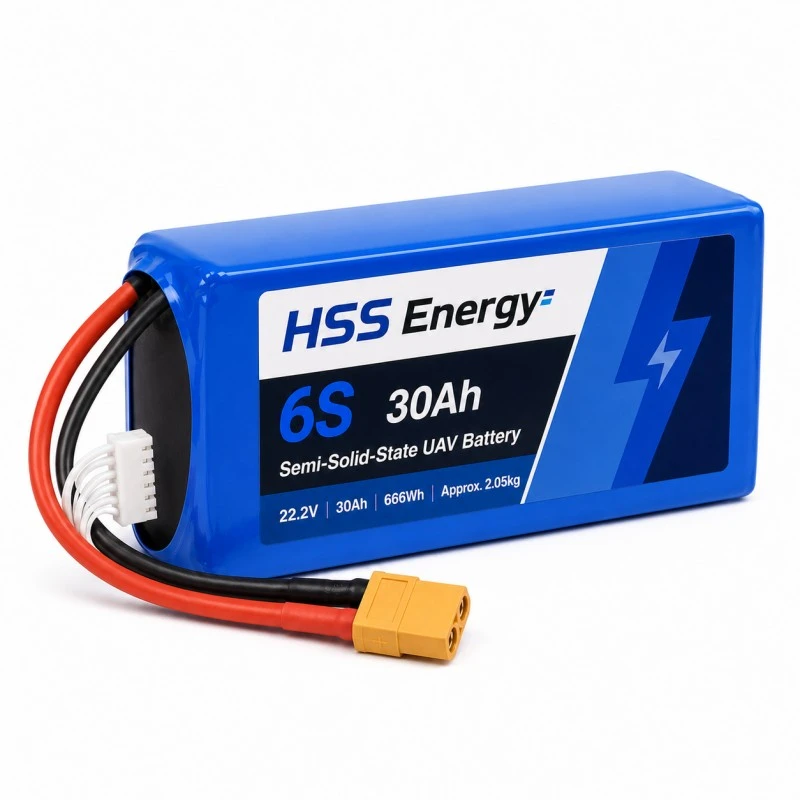

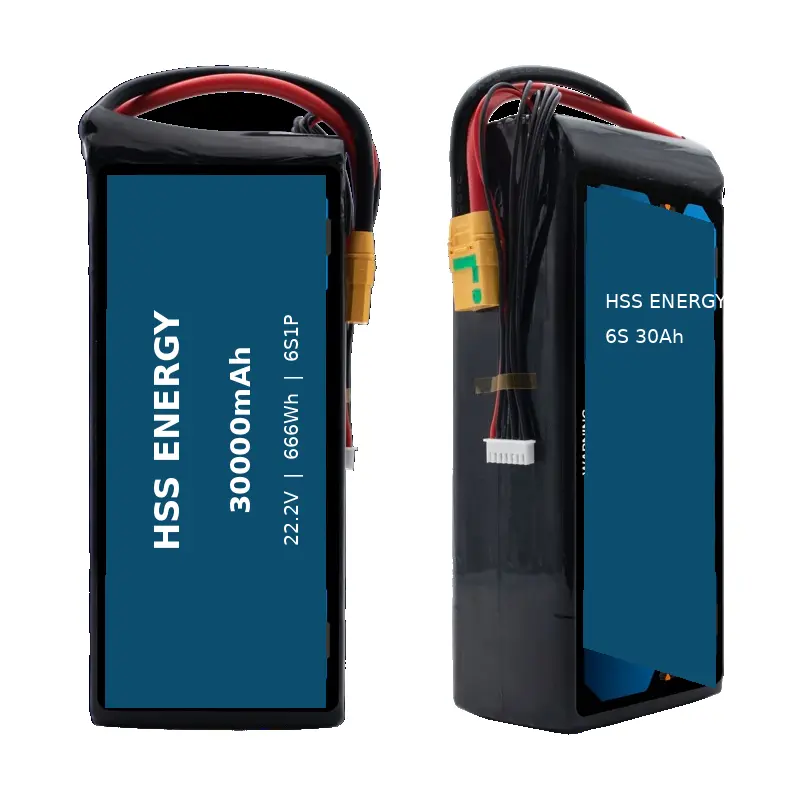

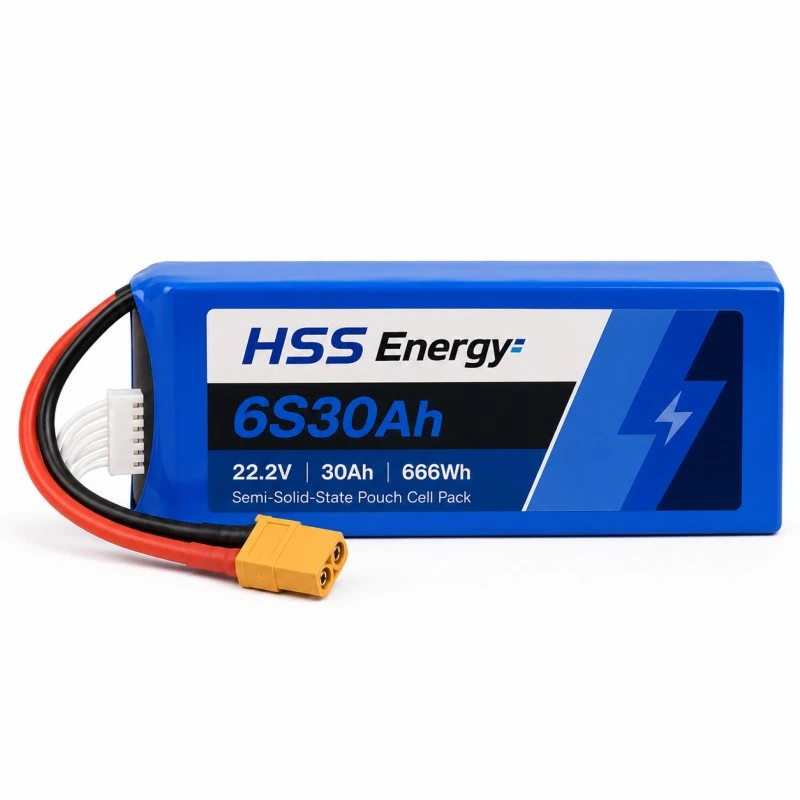

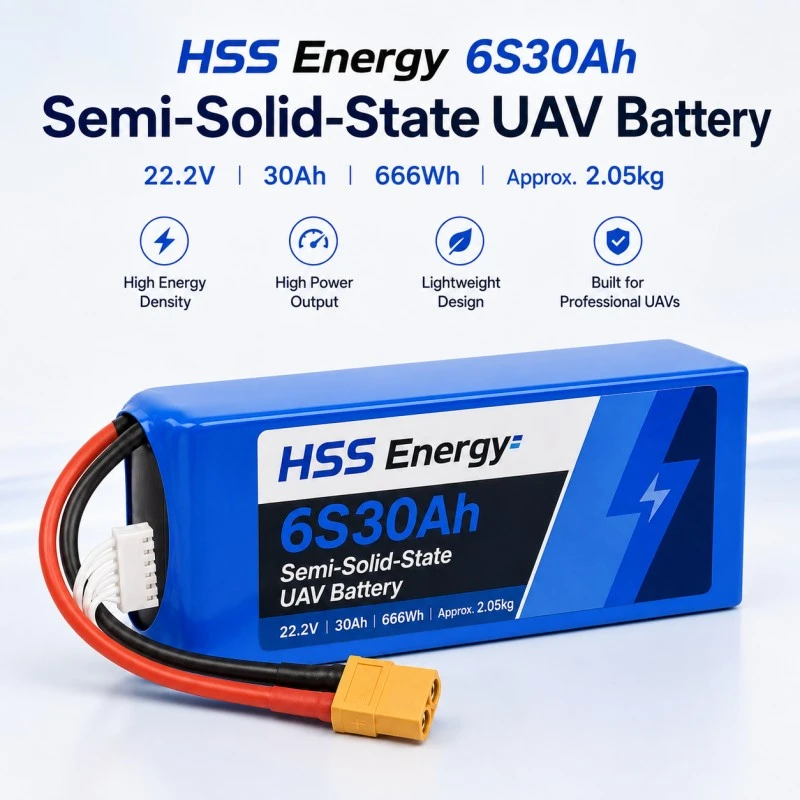

Vues avant et latérales du produit HSS Energy HSS 6S30Ah.

Spécifications du produit - Électricité et énergie

Spécifications du produit - Fonctionnement, mécanique et interface

Les résultats du cycle de vie varient en fonction du taux de charge/décharge, de la profondeur de décharge, de la température, des pratiques de stockage et des critères de fin de vie. Utiliser les conditions de test et de réception applicables à la configuration commandée approuvée.

Limite actuelle : charge soutenue en premier, courant maximum en second

Pour cette batterie de drone semi-solide, la valeur nominale continue vérifiée est de 90 A à 3 C. La valeur de 300 A correspond à la valeur nominale de décharge maximale de 10 C et ne doit pas être traitée comme un courant continu. La durée de courant maximale applicable est définie en fonction de la configuration approuvée de la batterie, des conditions de démarrage, du refroidissement, de la température et du cycle de service de l'avion. Fournissez des journaux de courant mesurés chaque fois que le système de propulsion s'approche de la limite supérieure de courant.

Pourquoi 30 Ah existe dans la matrice de produits HSS 6S

HSS 6S30Ah n'est pas une page de 22 Ah agrandie et ce n'est pas une page de 40 Ah réduite. Son rôle matriciel est un courant soutenu plus élevé au sein de la famille 6S. La comparaison ci-dessous constitue un guide de sélection de familles de produits basé sur l'énergie, la masse, le courant continu, la plate-forme cellulaire et l'enveloppe mécanique vérifiés ; il ne s'agit pas d'une déclaration automatique de compatibilité avec un avion.

Par rapport au HSS 6S22Ah, la plate-forme 30 Ah ajoute 177,6 Wh d'énergie nominale et 24 A de courant continu tout en augmentant la masse approximative du paquet d'environ 430 g et la largeur de 13 mm. Par rapport à la plate-forme haute énergie 40 Ah, le HSS 6S30 Ah transporte 222 Wh d'énergie nominale en moins, mais a un courant nominal continu de 10 A plus élevé, est environ 300 g plus léger et utilise une enveloppe plus fine et plus courte de 68 x 78 x 195 mm. C'est pourquoi le rôle de la batterie de drone 6S à courant élevé appartient à l'emplacement 30 Ah plutôt que d'être dupliqué dans toute la famille.

Application adaptée : avions 6S fonctionnels nécessitant un courant plus soutenu

La position de la batterie pour drone de 30 Ah est destinée aux avions 6S personnalisés où une demande électrique soutenue est un facteur de sélection central. L'ajustement principal est une plate-forme utilitaire 6S personnalisée ou multirotor de travail pouvant accueillir une masse de batterie d'environ 2,05 kg et un boîtier de 68 x 78 x 195 mm. L'évaluation secondaire peut inclure des projets compatibles d'observation agricole, industrielle ou multirotor grand format lorsque les exigences complètes en matière de tension, de courant, de mécanique et de chargeur sont confirmées.

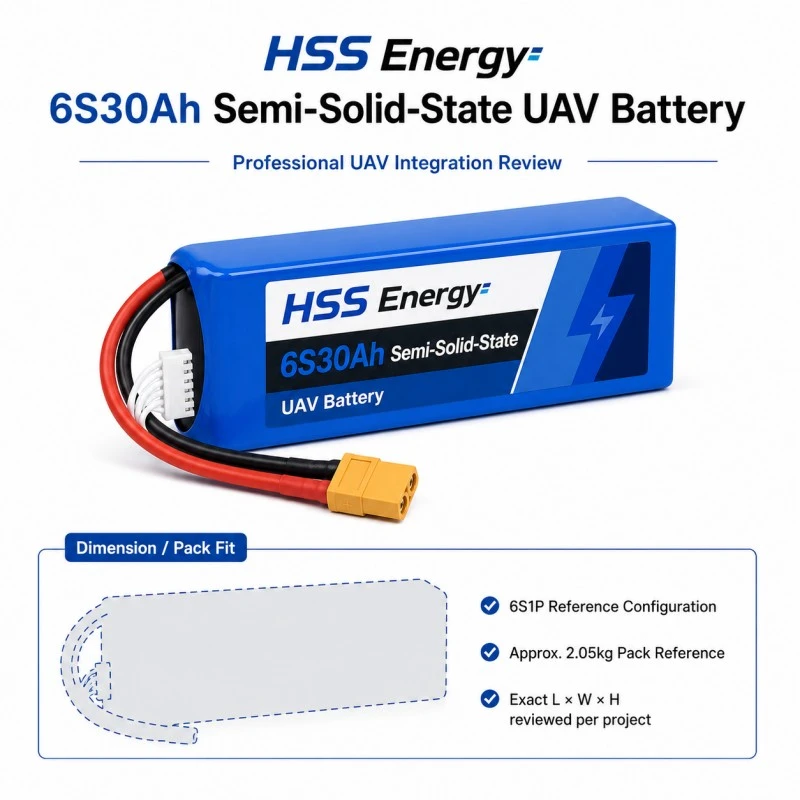

Ajustement mécanique et Power-Path

Une batterie au lithium pour drone doit être évaluée dans le cadre de l'installation de l'avion, et non comme un numéro de capacité isolé. Confirmez le centre de gravité, la retenue, l'accès au connecteur, le rayon de courbure du câble, le refroidissement, le chemin de retrait de la batterie et l'enveloppe maximale installée. Le câble d'alimentation de référence 10AWG et le connecteur XT90 sont des options, donc la longueur finale du câble, la polarité, la direction de sortie et la disposition des connecteurs doivent être figées sur le dessin approuvé.

Entrées de sélection OEM

Pour un examen de la batterie d'un drone 22,2 V 30 000 mAh, envoyez à HSS Energy le type d'avion ou de projet, la plage de tension de fonctionnement, le courant constant, le courant et la durée maximum, le profil de mission cible, la masse maximale de la batterie, le dessin de la baie de batterie, le connecteur, la longueur du câble, les informations sur le chargeur, la température de fonctionnement, la quantité d'échantillon et la destination.

Quand 30 Ah n’est pas le bon emplacement matriciel

Visibilité du processus de production pour les acheteurs OEM

Pour cette plate-forme 6S à courant plus élevé, la visibilité des processus aide les acheteurs OEM à comprendre comment la préparation du processus cellulaire et l'équipement de traitement des électrodes s'intègrent dans le flux de fabrication. Les photographies d'atelier ci-dessous montrent les équipements de production et les zones de processus organisées. Ils sont présentés uniquement dans le contexte de la fabrication ; les exigences de qualité du produit final sont définies par la spécification approuvée et le plan d'acceptation des échantillons.

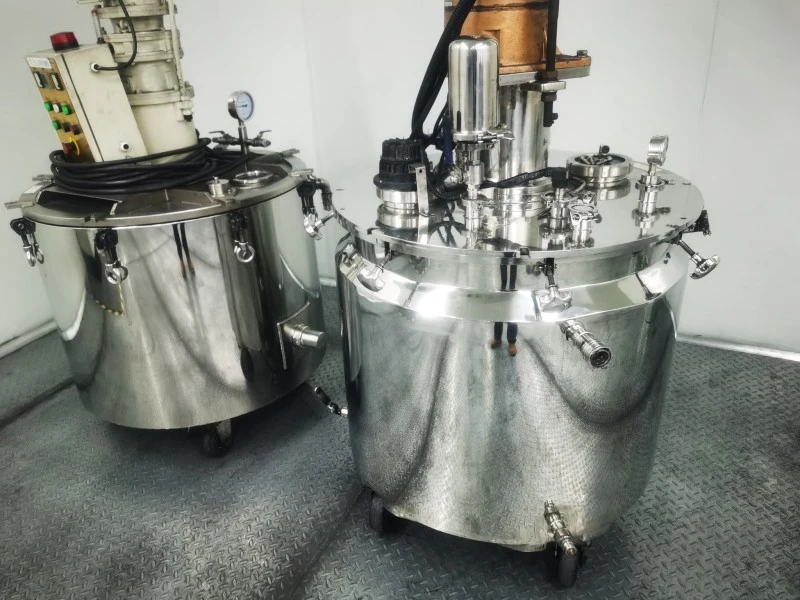

Équipement de mélange de processus cellulaires dans la zone de production.

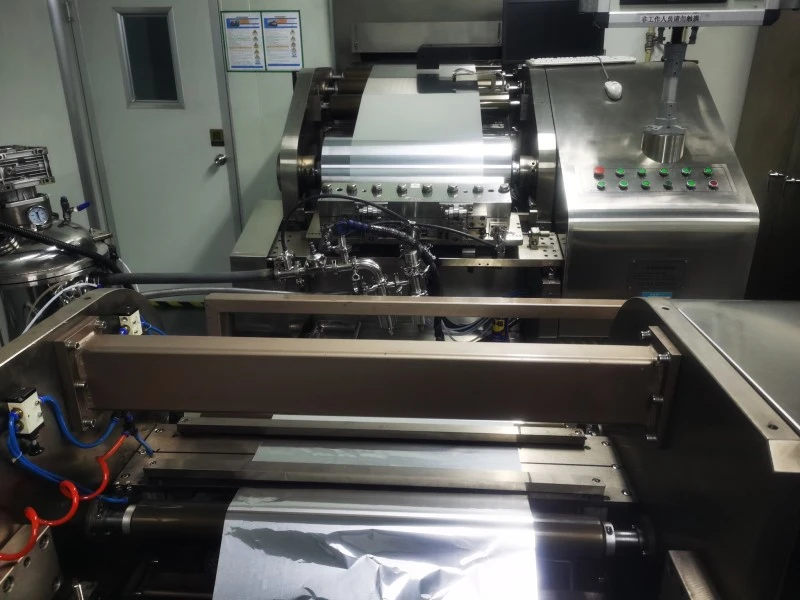

Équipement de traitement des électrodes dans le flux de production.

De l'exigence actuelle à la configuration publiée

La voie commerciale du HSS 6S30Ah devrait commencer par le profil actuel de l’avion plutôt que par la seule capacité. HSS Energy peut alors geler les limites électriques, l'enveloppe mécanique, la configuration des câbles et des connecteurs, l'étiquette, les exigences du chargeur et les critères d'acceptation des échantillons avant la publication du dessin de commande.

Liste de contrôle du gel de la configuration OEM

Foire aux questions

Quel est le rôle principal du HSS 6S30Ah dans la matrice du produit ?

Il s’agit de l’option 6S à courant le plus élevé dans la matrice de capacité HSS actuelle. Il combine une énergie nominale de 666 Wh avec une décharge continue de 90 A et une enveloppe de 68 x 78 x 195 mm, positionnée entre la plate-forme plus légère de 22 Ah et la plate-forme de 40 Ah à énergie installée plus élevée.

Est-ce que 350 Wh/kg décrit la batterie finie ?

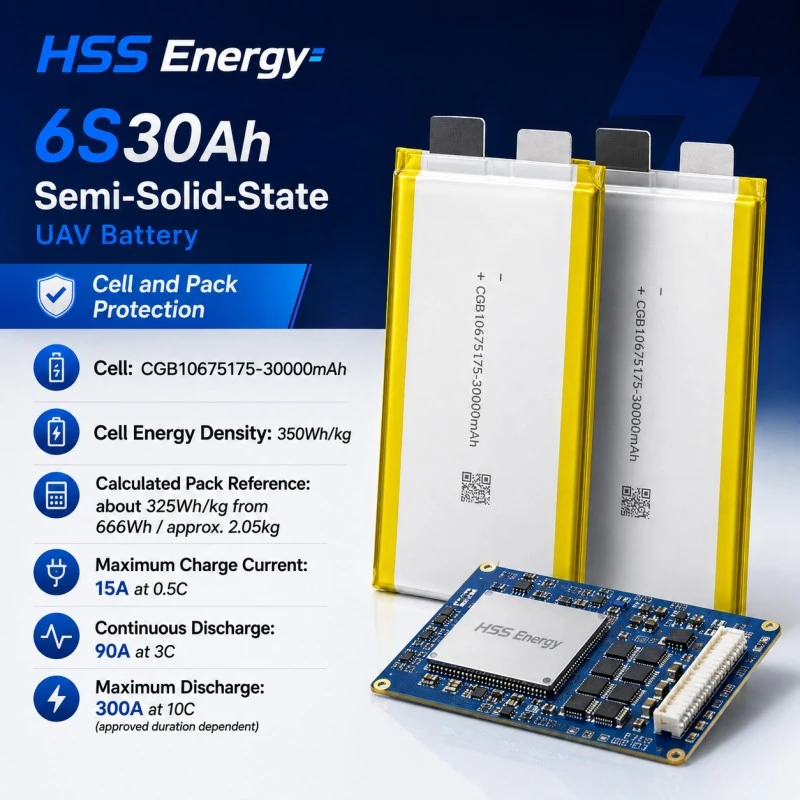

Non. 350Wh/kg est la valeur de densité énergétique de chaque cellule. Sur la base d'une énergie nominale de 666 Wh et d'une masse finie d'environ 2,05 kg, la référence calculée pour l'ensemble complet est d'environ 325 Wh/kg.

Est-ce que 300 A est la valeur nominale de décharge continue ?

Non. La décharge continue est de 90 A à 3 C. Le chiffre de 300 A correspond à la décharge maximale à 10 °C et la durée applicable suit la configuration et les conditions de fonctionnement approuvées.

Pourquoi devrais-je sélectionner 30 Ah au lieu de 40 Ah ?

Sélectionnez 30 Ah lorsque le courant nominal continu de 90 A, une masse inférieure d'environ 300 g et une enveloppe plus petite de 68 x 78 x 195 mm sont plus importants que l'énergie installée plus élevée de la plate-forme 40 Ah et la référence d'énergie spécifique calculée du pack plus élevée.

Quels paramètres de charge sont spécifiés ?

Le courant de charge maximum est de 15 A à 0,5 C avec une coupure de charge de 25,5 V. Utilisez le profil de chargeur et la connexion de balance approuvés pour la configuration 6S commandée.

Le XT90, la longueur et la direction du câble peuvent-ils être personnalisés ?

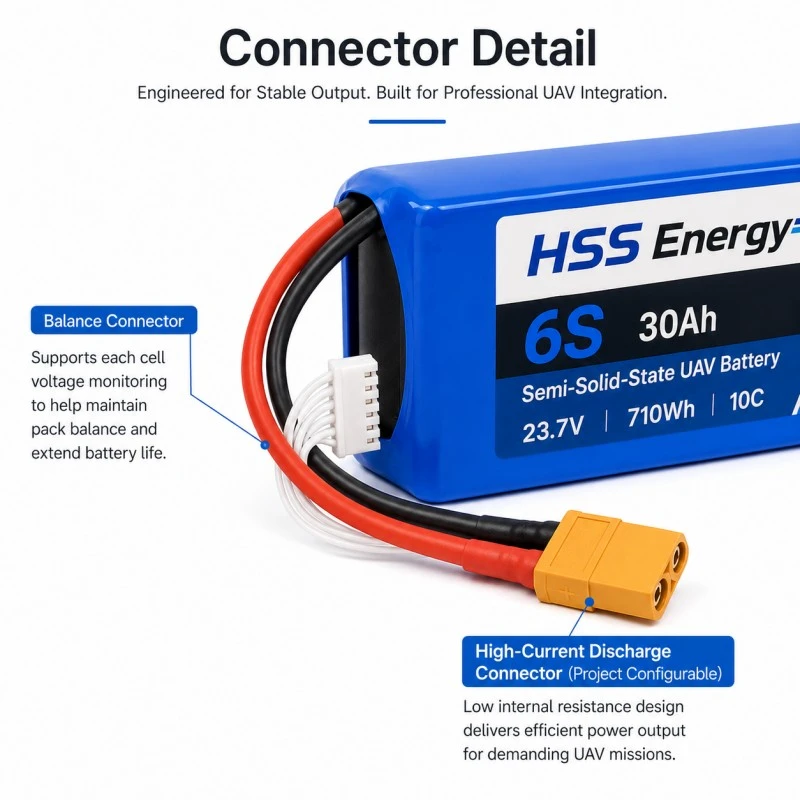

La configuration de référence comprend un connecteur XT90 en option, un câble d'alimentation 10AWG 150 mm et une connexion d'équilibre XH-7P. Le connecteur final, la longueur du câble, la polarité et la direction de sortie peuvent être examinés et enregistrés sur le plan de commande approuvé.

S'agit-il d'un remplacement immédiat pour une batterie de drone intelligent propriétaire ?

Pas automatiquement. Les systèmes propriétaires peuvent nécessiter des fonctions de communication, de boîtier, de verrouillage, de surveillance ou de charge au-delà de la tension et de la capacité. Envoyez l'interface de la batterie de l'avion et les détails du chargeur pour examen.

Envoyez le profil actuel de l'avion, le dessin de la baie de batterie et les détails du chargeur afin que HSS Energy puisse confirmer si HSS 6S30Ah est la position correcte de la matrice pour l'échantillonnage.
