Batterie de drone 6S 22000mAh

La batterie pour drone 6S 22 000 mAh de HSS Energy se positionne comme le SKU de pont à enveloppe étroite et à haute énergie au sein de la famille HSS 6S actuelle. Son énergie nominale de 488,4 Wh est de 133,2 Wh au-dessus de la plate-forme de 16 Ah tandis que la masse finie augmente d'environ 140 g et la largeur du paquet passe de 50 mm à 55 mm ; l'épaisseur et la hauteur restent dans la même classe de 78 x 195 mm.

Le chiffre de 350 Wh/kg s’applique à la plateforme de cellules individuelles. En utilisant une énergie nominale de 488,4 Wh pour le pack et une masse d'environ 1,62 kg du pack fini, cela donne environ 301 Wh/kg comme référence calculée pour le pack complet. Cette distinction reste explicite afin que les concepteurs d'avions puissent évaluer l'énergie, la masse, le courant soutenu et l'espace d'installation sans confondre les valeurs au niveau des cellules et au niveau du pack.

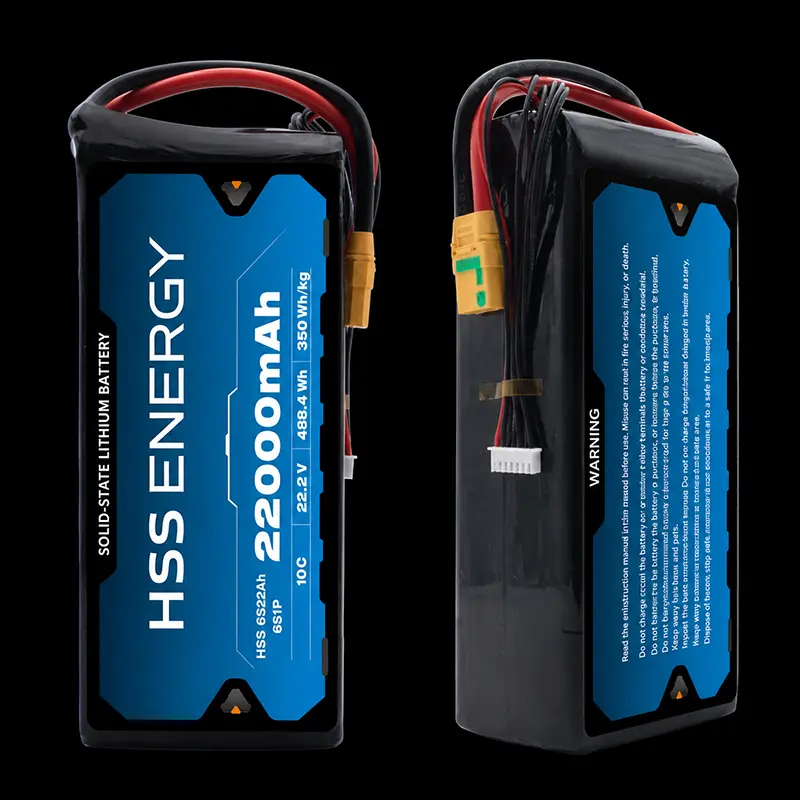

Vues avant et latérales du produit HSS Energy HSS 6S22Ah.

Spécifications du produit

Les résultats réels du cycle de vie varient en fonction du taux de charge et de décharge, de la profondeur de décharge, de la température, des pratiques de stockage et du critère de fin de vie sélectionné. Utiliser les conditions d'acceptation définies pour la configuration HSS 6S22Ah approuvée.

Référence de l'interface de puissance et d'équilibre

Le rôle du 22 Ah dans la matrice de produits HSS 6S

La batterie du drone 6s 22 000 mAh n'est pas positionnée comme une copie plus petite du modèle 30 Ah ou une copie plus grande du modèle 16 Ah. Son rôle est de proposer aux acheteurs une option 6S de moyenne capacité qui augmente l’énergie installée tout en gardant le pack dans une largeur étroite de 55 mm. Le tableau ci-dessous constitue un guide de sélection HSS pour la sélection des familles de produits, et non une déclaration automatique de compatibilité avec les avions.

Pourquoi l'emplacement 22 Ah est important : par rapport au HSS 6S16 Ah, l'énergie nominale augmente de 37,5 % tandis que la masse approximative du pack augmente d'environ 9,5 % et la largeur de 5 mm. Comparé au HSS 6S30Ah, le pack 22Ah est environ 430 g plus léger et 13 mm plus étroit, tandis que la plate-forme 30 Ah offre plus d'énergie installée et un courant continu plus élevé. Cela crée une étape de sélection claire avant de passer à des architectures 30 Ah/40 Ah plus grandes. Ce positionnement fait du HSS 6S22 Ah une option de batterie pour drone à haute densité énergétique pour les équipes qui ont besoin d'un niveau clairement supérieur à 16 Ah sans passer directement à la classe plus large de 30 Ah.

Intégration à enveloppe étroite : énergie, largeur et courant

Pour une batterie de drone 22,2 V 22 Ah, l'ajustement de l'avion doit être vérifié à partir du pack complet vers l'extérieur : enveloppe de 55 x 78 x 195 mm, masse d'environ 1 620 g, sortie du câble, accès au connecteur, retenue et emplacement du centre de gravité. La plate-forme 22 Ah conserve la même classe d'épaisseur de 78 mm et de hauteur de 195 mm que le HSS 6S16 Ah tout en ajoutant seulement 5 mm de largeur nominale.

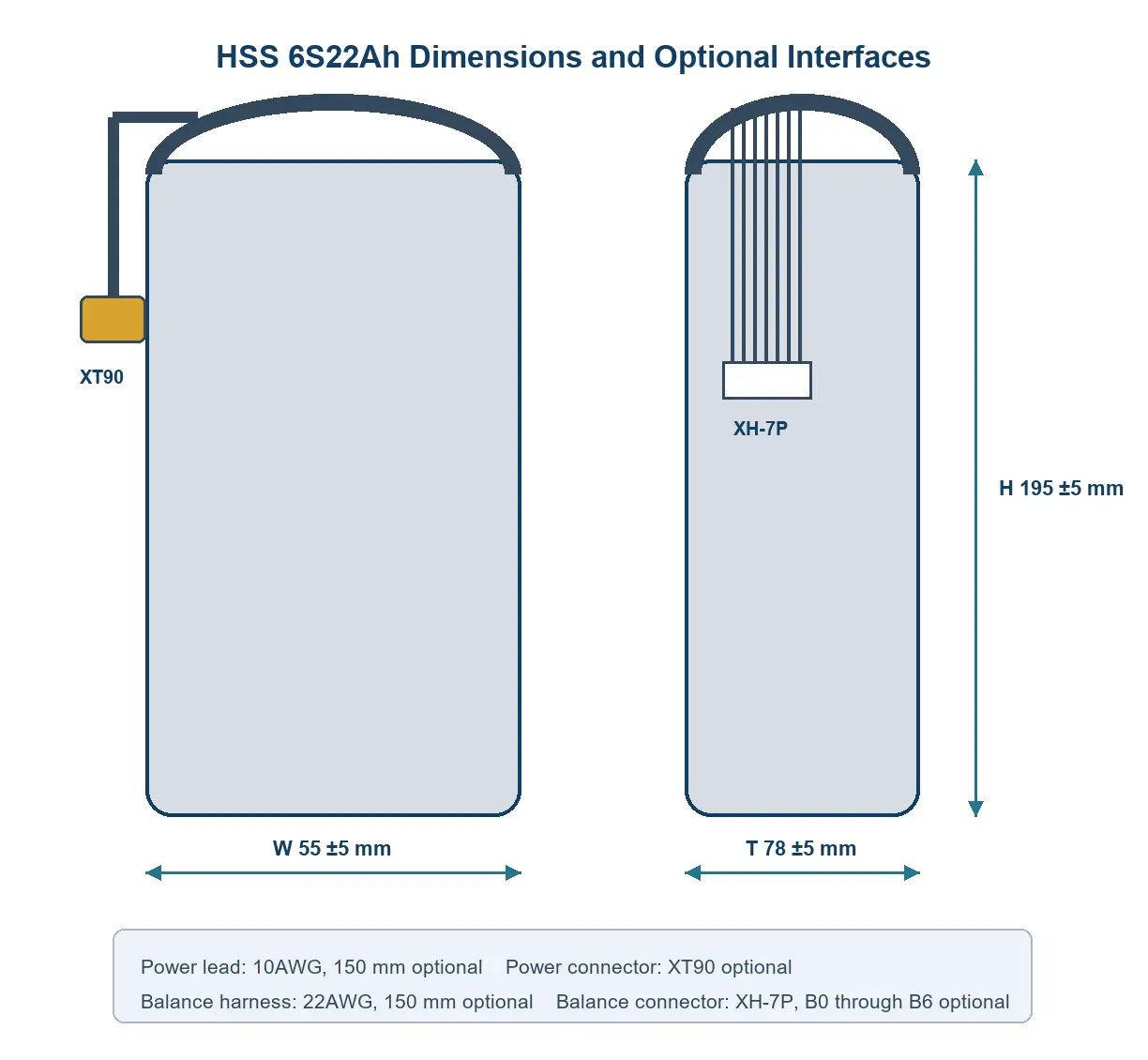

Référence dimensionnelle et interface optionnelle HSS 6S22Ah.

Qui devrait évaluer cette plateforme 22 Ah ?

Pour les acheteurs comparant une batterie à semi-conducteurs 6S au sein de la famille HSS 6S, ce SKU est le plus performant lorsque la question de conception n'est pas simplement la capacité maximale. Il est destiné à l'évaluation au niveau du projet où un multirotor personnalisé de taille moyenne ou une plate-forme d'observation/caméra professionnelle nécessite plus d'énergie nominale que la classe compacte 16 Ah, mais bénéficie toujours d'un pack plus étroit et plus léger que les alternatives 30 Ah/40 Ah.

Données de l'avion à confirmer avant l'échantillonnage

Indiquez la tension nominale et maximale de l'avion, le courant moyen mesuré, le courant de crête et la durée, le dessin de la baie de batterie, la masse maximale de la batterie, la contrainte du centre de gravité, le connecteur, la direction du câble, le profil du chargeur, la température de fonctionnement et la quantité d'échantillon. HSS Energy utilise ces entrées pour déterminer si la configuration 22 Ah doit procéder à l'évaluation de l'échantillon ou si une autre position de matrice 6S est plus appropriée.

Quand une autre position de la matrice HSS peut être meilleure

Atelier de production standardisé et visibilité des processus

La production répétée d'une batterie de drone 22,2 V 22 000 mAh n'est pas seulement une décision de spécification ; Les acheteurs OEM doivent également avoir confiance dans l’organisation de la fabrication et la visibilité des processus. HSS Energy utilise des zones de production organisées et des équipements de traitement de batteries dédiés pour prendre en charge le flux de fabrication des cellules/packs, le contrôle en cours de processus et le transfert des échantillons à la production. Les paramètres de processus exacts et les critères d'acceptation spécifiques au modèle sont définis pour la configuration approuvée.

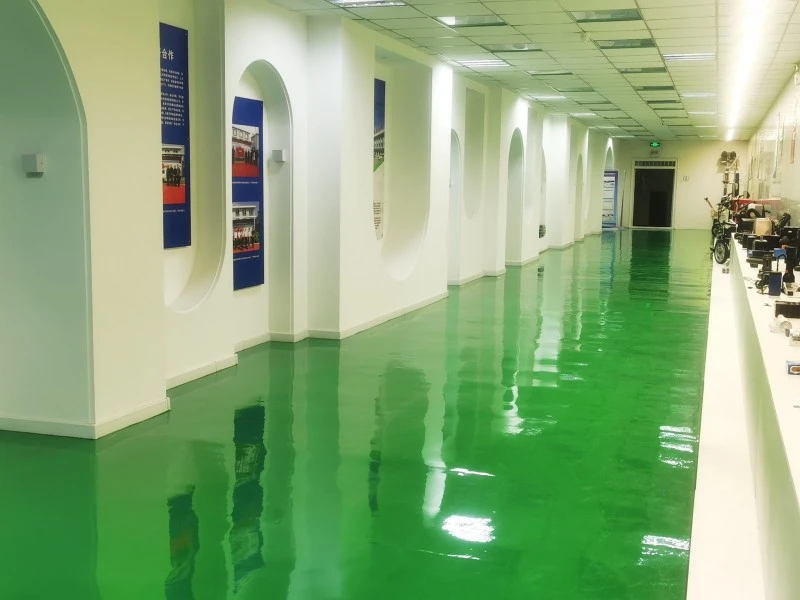

Zone de production organisée utilisée comme témoignage d'atelier-environnement.

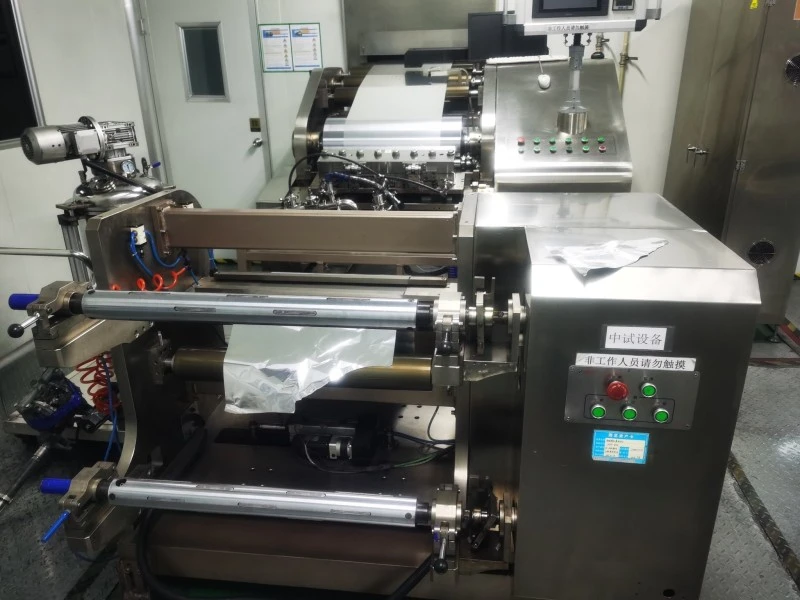

Équipement de traitement de feuilles dans le flux de production de batteries.

De la sélection 6S à la configuration de production approuvée

Le HSS 6S22Ah est publié via une revue technique plutôt que par une seule étiquette de capacité. Le processus de sélection maintient les limites électriques, les interfaces mécaniques et l’acceptation des échantillons alignées avant la production en volume.

Ce processus aide les acheteurs à comparer la famille 16 Ah/22 Ah/30 Ah/40 Ah sur une base technique commune tout en gardant chaque pack commandé lié à son propre dessin approuvé, à la disposition des câbles et aux limites de fonctionnement.

Foire aux questions

Quel est le rôle principal du HSS 6S22Ah dans la matrice du produit ?

Il s'agit de l'option 6S haute énergie de moyenne capacité entre la plate-forme compacte de 16 Ah et les classes plus grandes de 30 Ah/40 Ah. Le rôle de sélection est basé sur des différences vérifiées d’énergie, de masse, de courant et d’enveloppe mécanique ; la compatibilité finale des avions nécessite encore un examen technique.

Est-ce que 350 Wh/kg décrit la batterie finie ?

Non. 350Wh/kg est la valeur de densité énergétique de chaque cellule. Sur la base d’une énergie nominale de 488,4 Wh et d’une masse du pack fini d’environ 1,62 kg, la référence calculée du pack complet est d’environ 301 Wh/kg.

Est-ce que 220 A est la valeur nominale de décharge continue ?

Non. La décharge continue est de 66 A à 3 C. La valeur de 220 A correspond à la valeur nominale de décharge maximale de 10 C, et sa durée applicable dépend de la configuration et des conditions de fonctionnement approuvées.

Quels paramètres de charge sont spécifiés ?

Le courant de charge maximum est de 11 A à 0,5 C avec une coupure de charge de 25,5 V. Utilisez le profil de chargeur et la connexion de balance approuvés pour la configuration 6S commandée.

Le XT90, la longueur ou la direction du câble peuvent-ils être personnalisés ?

La configuration de référence comprend un connecteur d'alimentation XT90 en option et un câble d'alimentation 10AWG 150 mm. Le connecteur, la longueur du câble, la polarité et la direction de sortie peuvent être révisés et figés sur le plan de commande approuvé.

S'agit-il d'un remplacement immédiat pour une batterie de drone intelligent propriétaire ?

Pas automatiquement. Un avion propriétaire peut nécessiter des fonctions de communication, de verrouillage, de surveillance, de clôture ou de charge au-delà de la tension et de la capacité. Fournissez les détails de l’interface de la batterie de l’avion et du chargeur pour examen de compatibilité.

Que dois-je envoyer pour un devis ?

Envoyez le modèle d'avion ou le type de projet, la plage de tension, le courant moyen et de pointe, la durée de pointe, le dessin de la baie de batterie, la masse maximale de la batterie, le connecteur, le chargeur, la température de fonctionnement, la quantité d'échantillon et la destination.

Passer de la matrice de produits à l'échantillon

Envoyez à HSS Energy les besoins de votre avion et le dessin de la baie de batterie. Nous examinerons si HSS 6S22Ah est la position de matrice appropriée et préparerons les détails de configuration nécessaires à l'échantillonnage et au devis.
